CAD基本知识——点的作用和使用方法

1、首先，不管我们绘制什么图形，程序都会自动生成点，想要操作喝着拾取这些点，可以先将“对象捕捉（F3）”功能打开，点击后面的下拉三角将自己需要用到的点的类型选中即可

2、点的作用：点可以用来拾取定位（画图时），也可以选中后进行编辑（改图时），还可以添加或者删除已达到整改图形、等分线段的目的

3、画图时，输入对应画图命令后（比如L直线），将指针移到对应的点上就会有提示。单击鼠标左键即可确认图形的起点位置。

1、改图时，选择图形后，该图形上的点都会高亮显示，将指针移动到想要编辑的点上即可显示相应的操作指令。

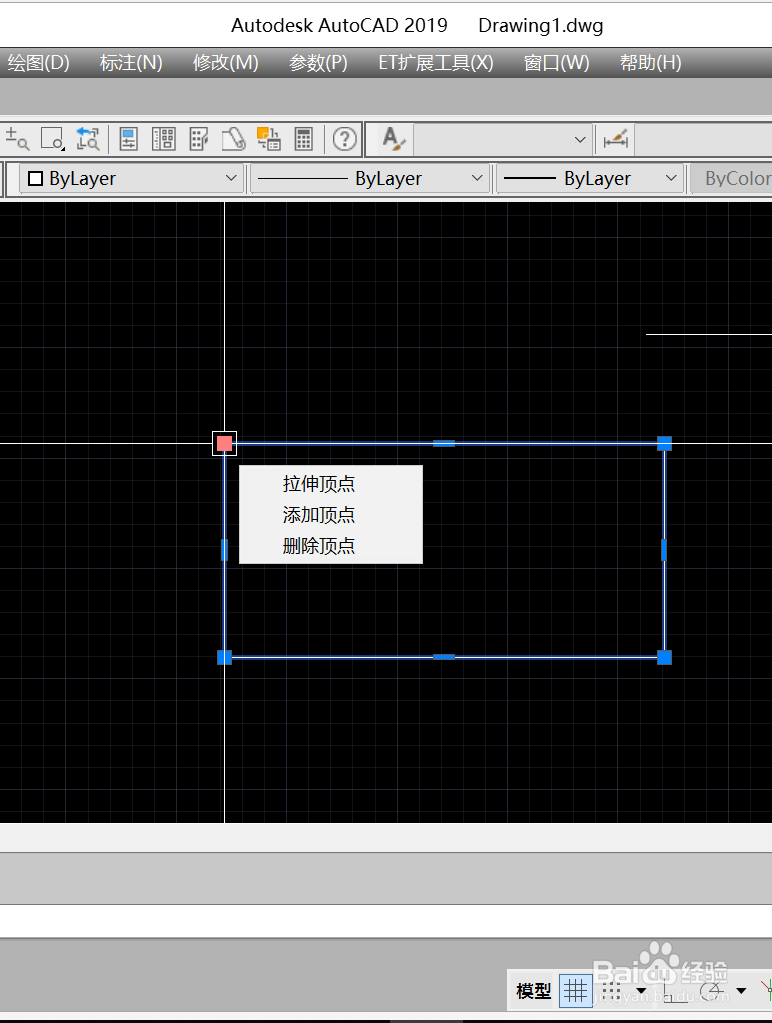

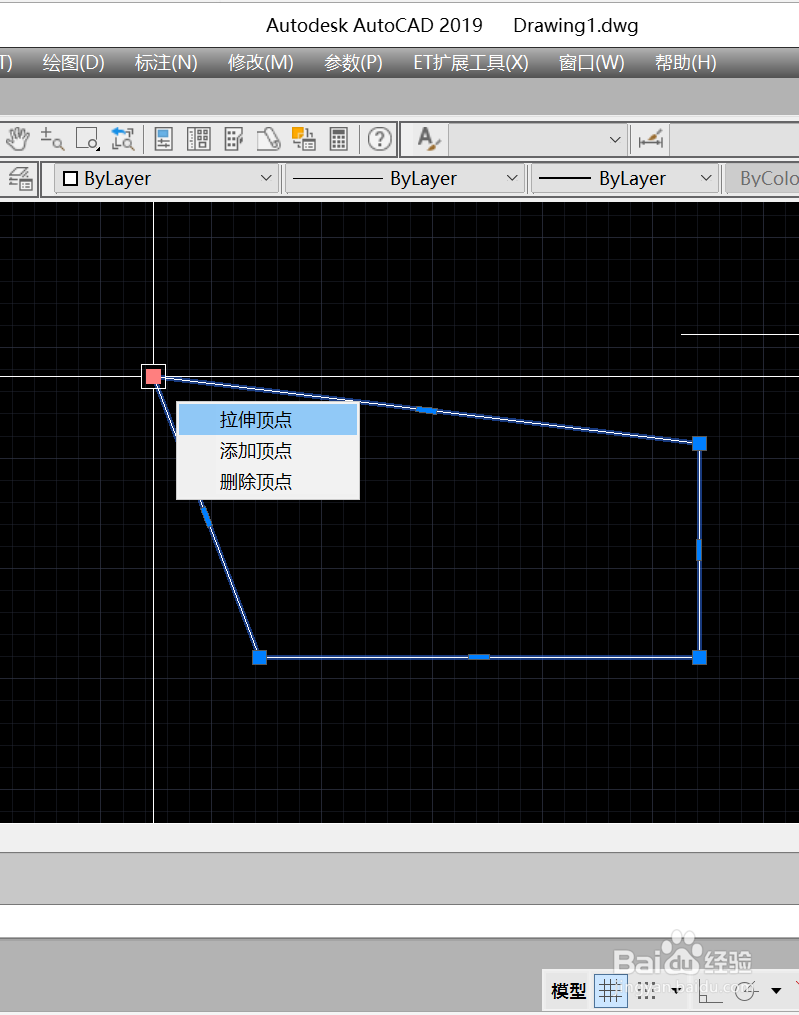

2、以矩形为例，四角的端点可以进行拉伸、添加、删除的操作。拉伸可以将店得位置任意改动拖拽形成不规则的图形

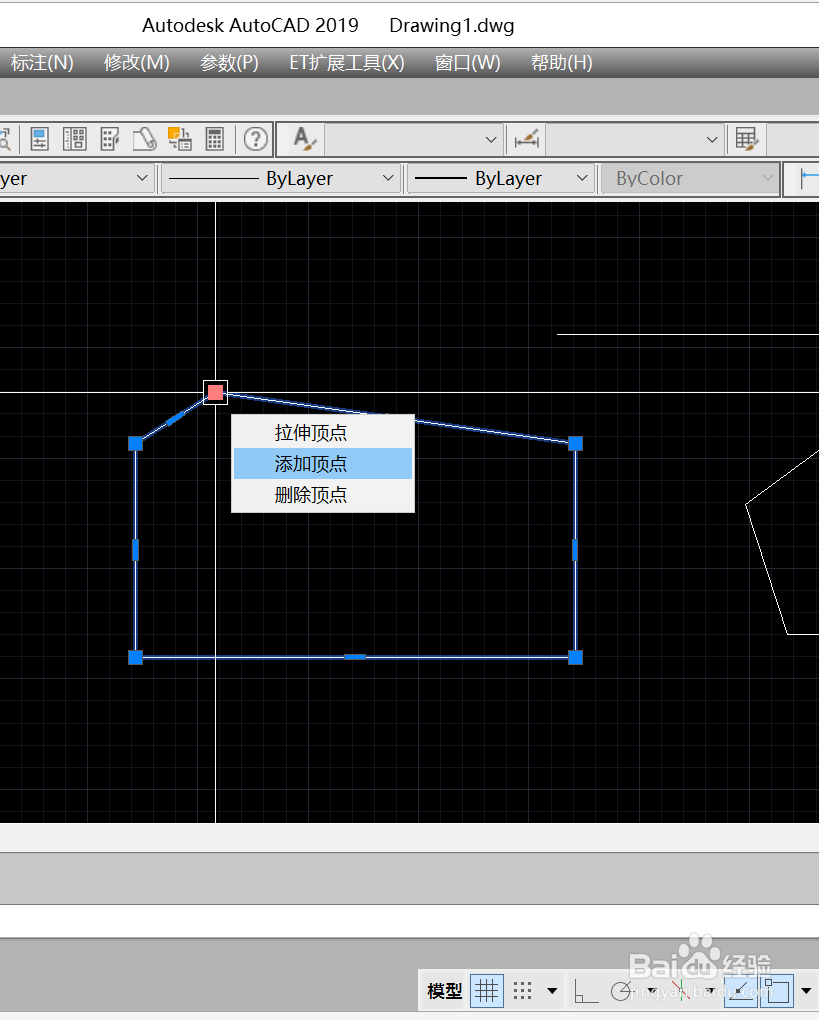

3、添加节点是指在该点（一般为选中点的顺时针位置）的一侧添加一个节点，已达到编辑整改的需要；也可以选择删除节点以删去不需要的多余点。

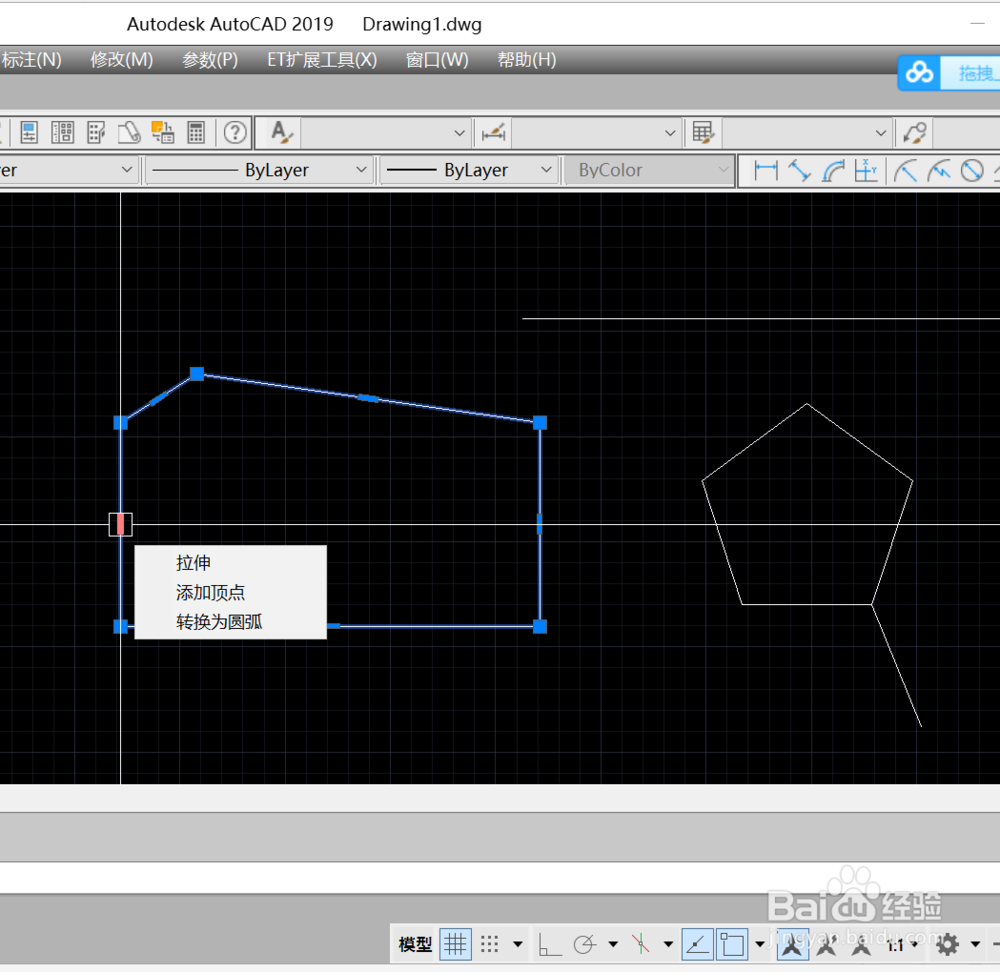

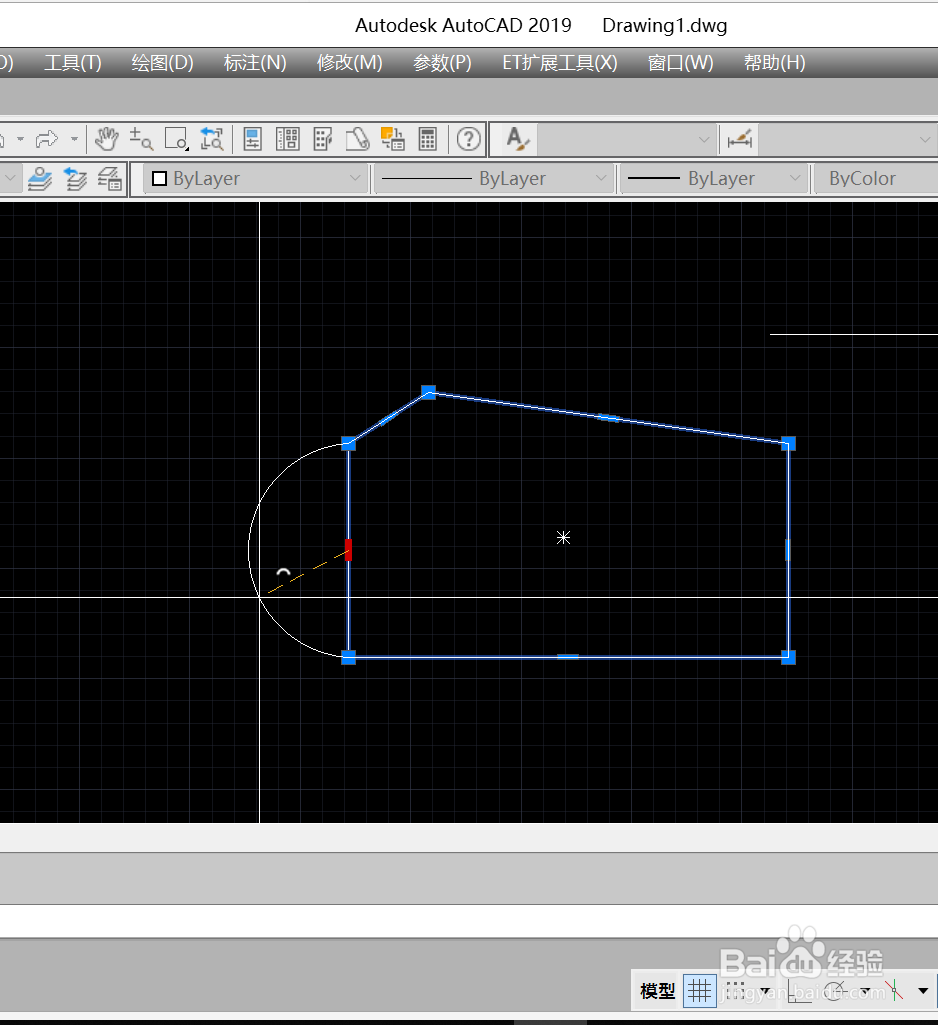

4、当选中两点之间线段中间的点时，会有一个“转换为圆弧”的命令，可以将直线线段改成圆弧形状。

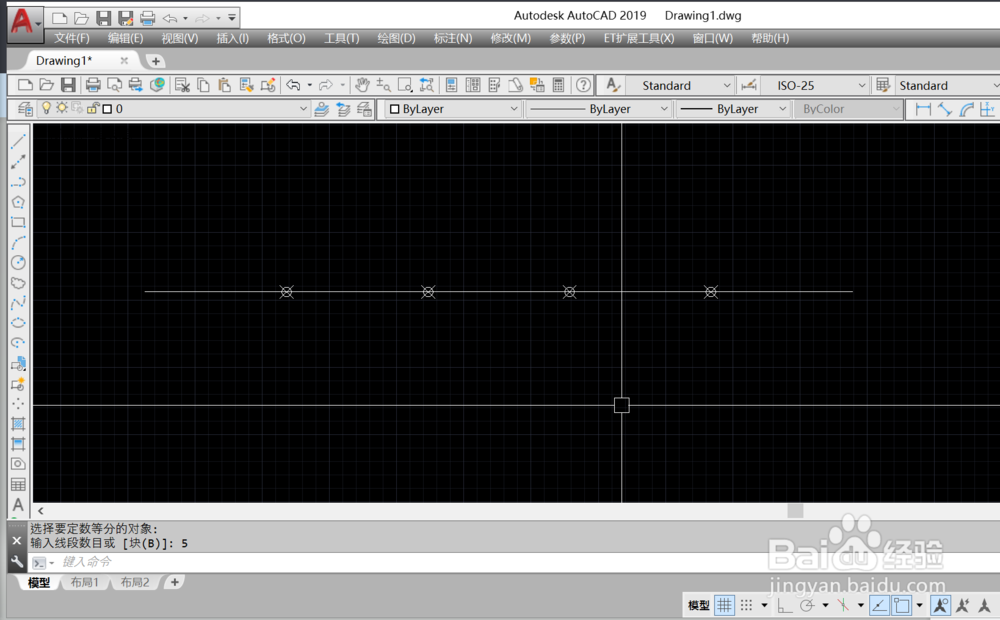

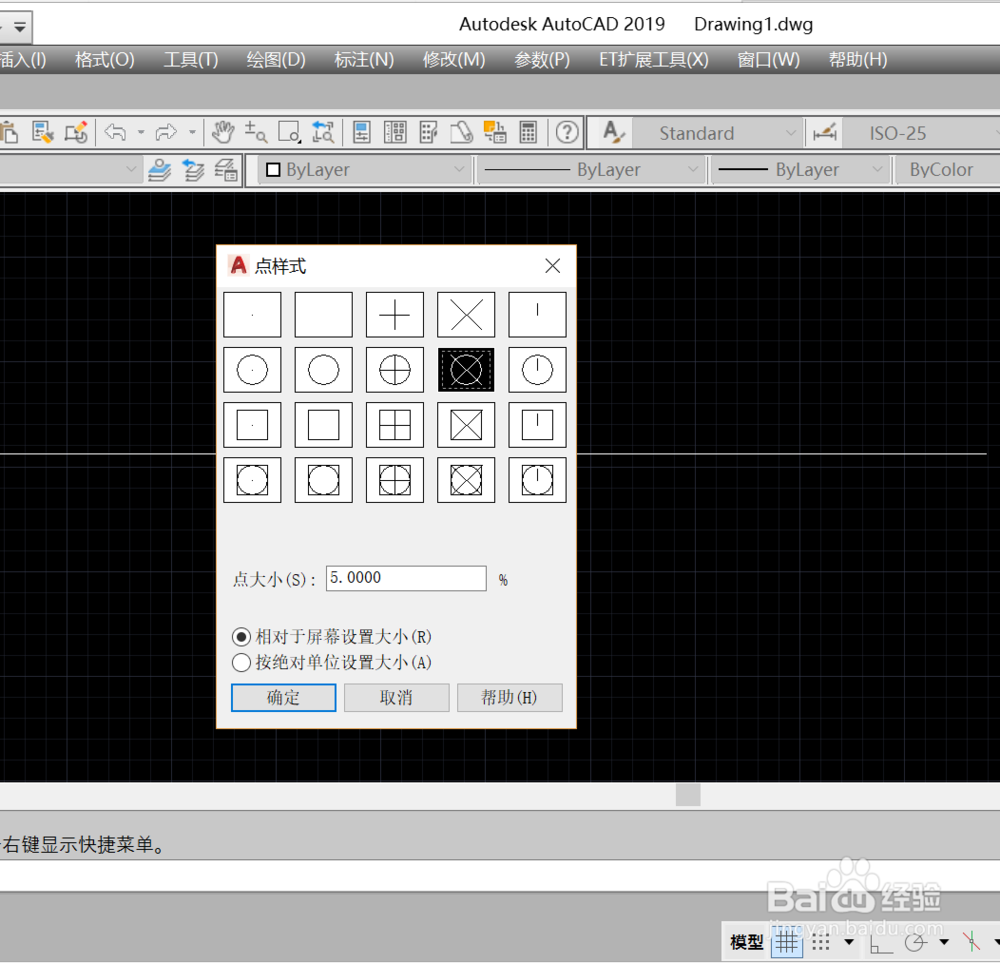

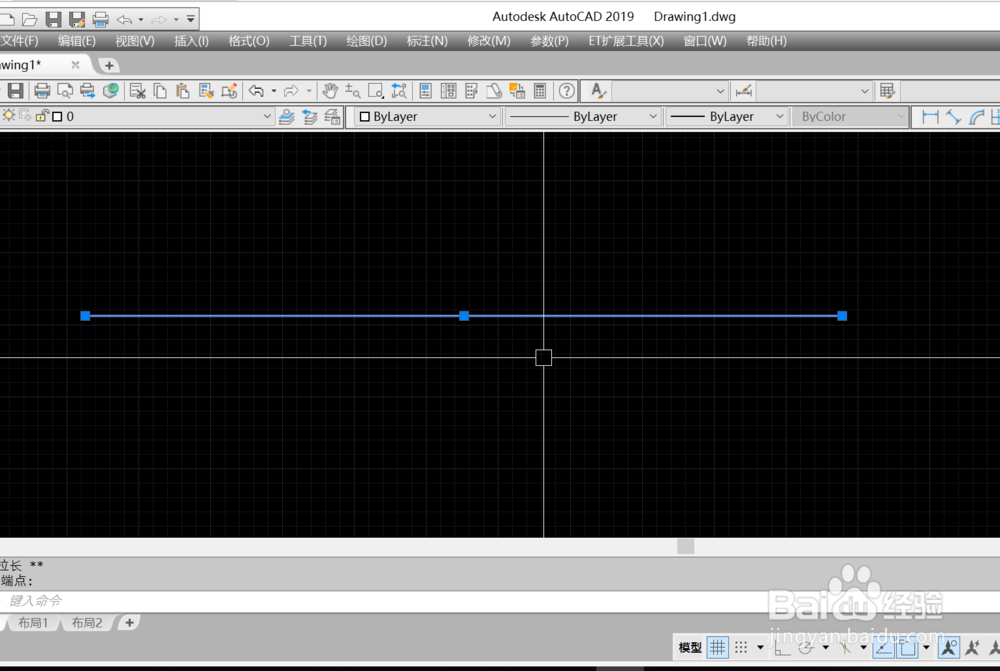

5、总结一下，点的作用主要就是画图、改图时用来拾取的标记和定位用的。比如下图原本一条直线默认只有两侧端点和中点这三个点。可以用等分（DIV）命令将线段等分为N段。（需要注意的时等分之前要先设定下点的样式，否则做完等分也看不出效果，因为默认的点很小，会和线段重叠），设置点的样式可以输入命令“DDPTYPE”或者点击""
