DBM-8100隔离开关动触头夹紧力测试仪

1、连接好接地线和传感器信号线，打开测试仪电源，等待2-3秒后进入测试菜单，然后按【确定】键进入，如下图：

2、表示当前选中菜单，按上，下键可以切换菜单。按【确定】键可以进入测试界面，此时，按【确定】可以开始测量

3、将调整好的模拟触头在需要测量的触指与触头接触线处，用手握住手柄使前端张开至a值，此时测试仪液晶上显示两组数字，一组是随模拟触头感受压力的大小显示瞬时值，随着压力值的微小变化，数值都有变化；另一组跟踪模拟触头感受压力的峰值（最大值）压力显示并自动锁定。整个测量采样过程最多记录为3分钟，此过程中，观察液晶显示数据，大约3-5秒测试完成后，当用户发现测量值基本稳定后，按一下【确定】键完成测量。

4、此时数据会自动存储到SD卡中。此时屏幕提示是否打印数据，如果需要打印，则按一下【确定】键即可；或者按一下向下键   →【确定】键，选择重新再次测试。

5、设定本机时钟

进入【设定本机时钟】菜单后，界面如下：按下键切换光标，按上键改变数值，修改完成后，按【确认】键退出。

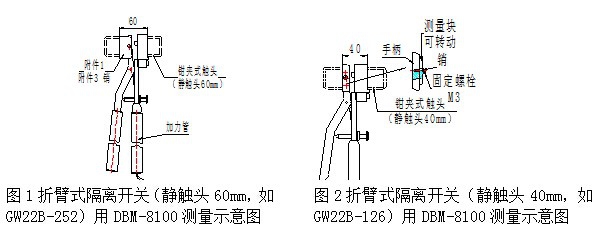

1、测量时将调整好模拟触头，放入待测触指中，使模拟触头张开限定位置为止，这时压力仪上显示的读数即为该触头的接触压力。

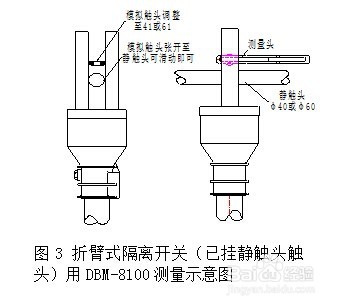

2、测量时将模拟触头尺寸a调整到大于静触头1mm左右，如静触头直径为Φ40mm，则需调整a＝41mm。一只手使缓慢地使模拟触头张开，另一只手抓住静触头晃动，如果静触头能在触指中轻松滑动或转动，这时压力测试仪上显示的读数即为该触头的接触压力。

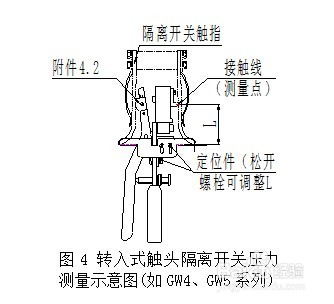

3、为了测量准确和方便，可装配定位件6，它能上下和前后定位。将测试头对准接触线后，调整固定定位件的螺栓，使触指尖到接触线的距离等于L。
