CAD快速填充及常用图块快速调用的几种方法

1、打开CAD软件，依次点击“工具”--“选项板”--“工具选项板”（可直接按快捷键“Ctrl+3”调出“工具选项板”）

2、在选项板任意区域单击鼠标右键“新建选项板”，选项板可“重命处轿盯名”包酱，根据自己的需蚂侮要可建立多个选项板，也可把自带的不常用的选项板删除掉。

3、把常使用的填充图案一一拖入到“选项板”中（选中图案按住鼠标左键或者右键不放直接拖入选项板），如图所示

4、图块的快速调用操作跟填充图案调用一样，如图所示

1、在“源泉设计官网”免费下载安装（插件小易安装，免费使用），安装后打开CAD，会在CAD菜单栏显示“源泉设计”。

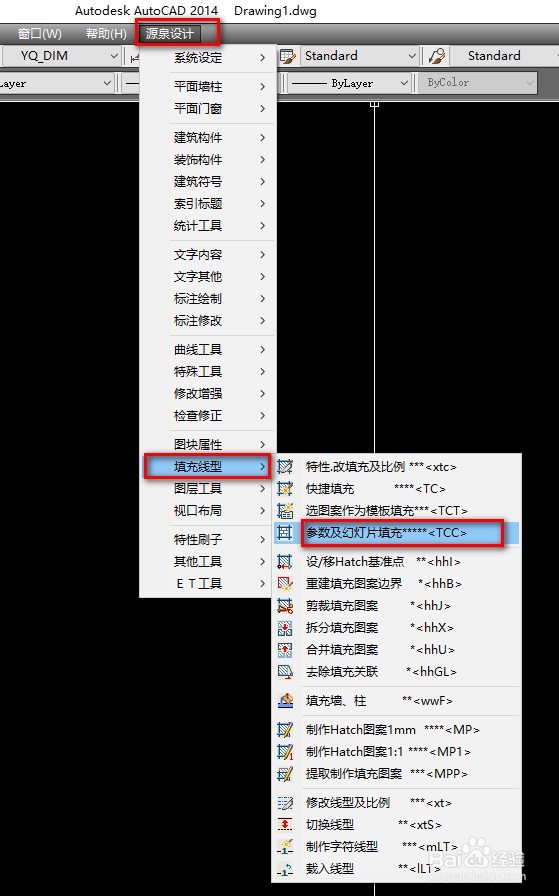

2、鼠标单击“源泉设计”--“填充线型”--“快速填充”或“参数及幻灯片填充”（可直接使用快捷键“TC”或者“TCC”）

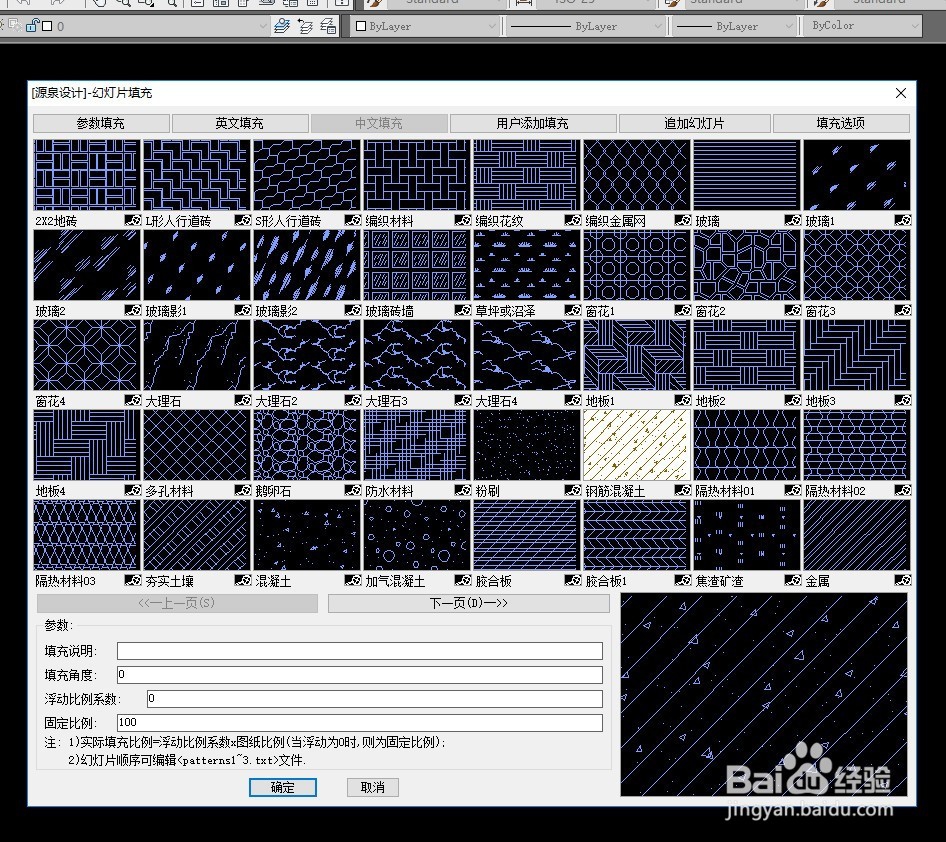

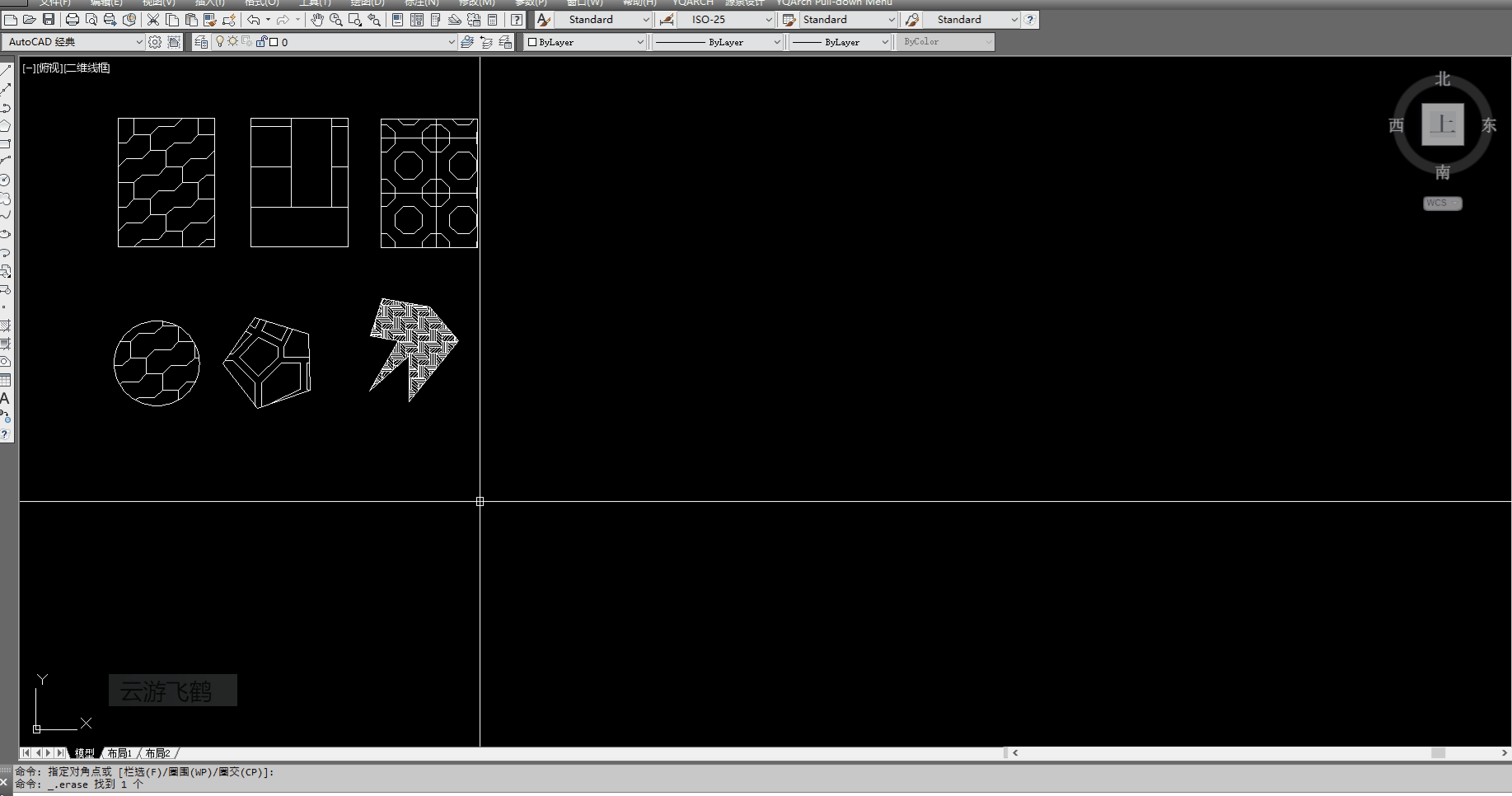

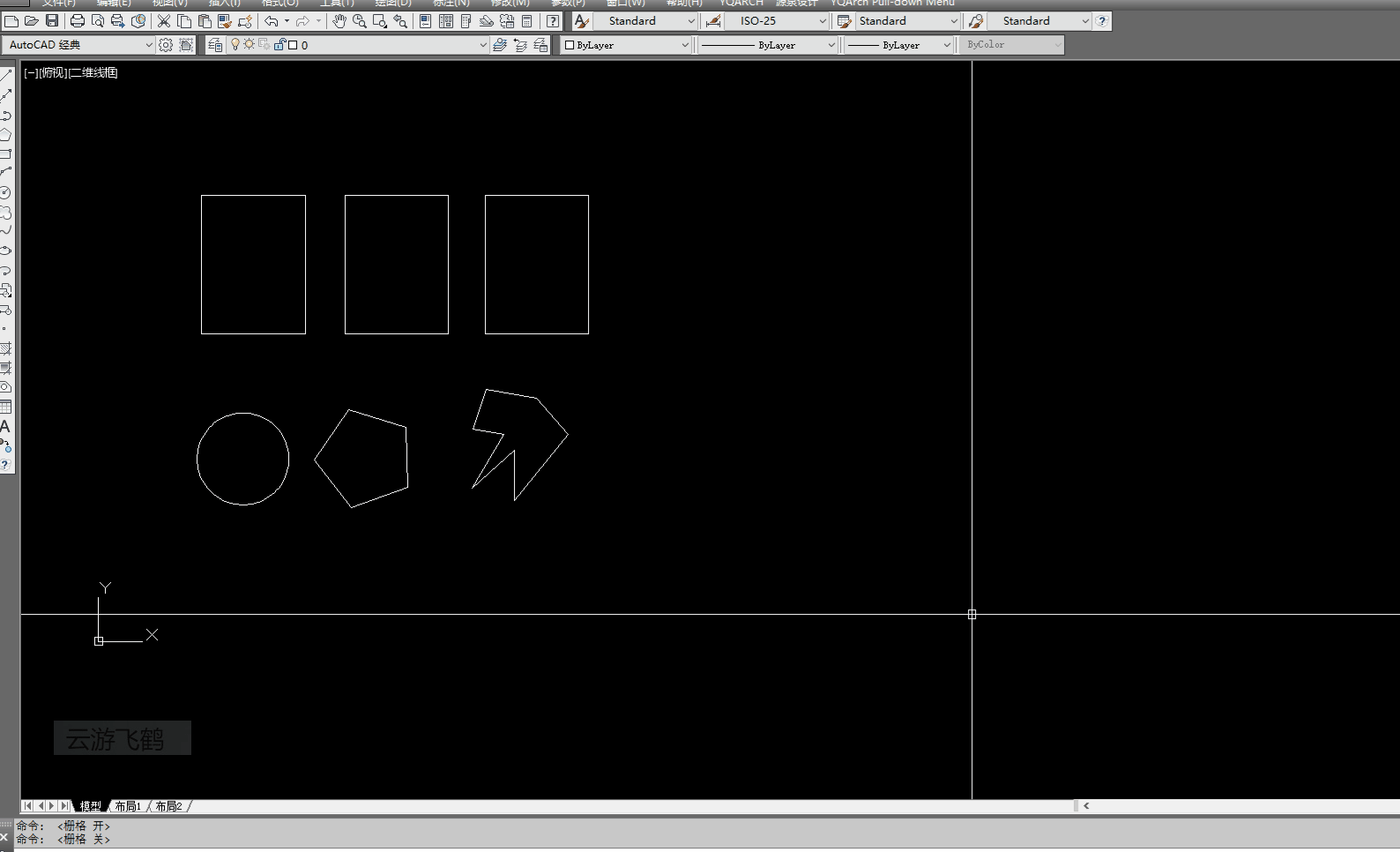

3、操作如下图所示

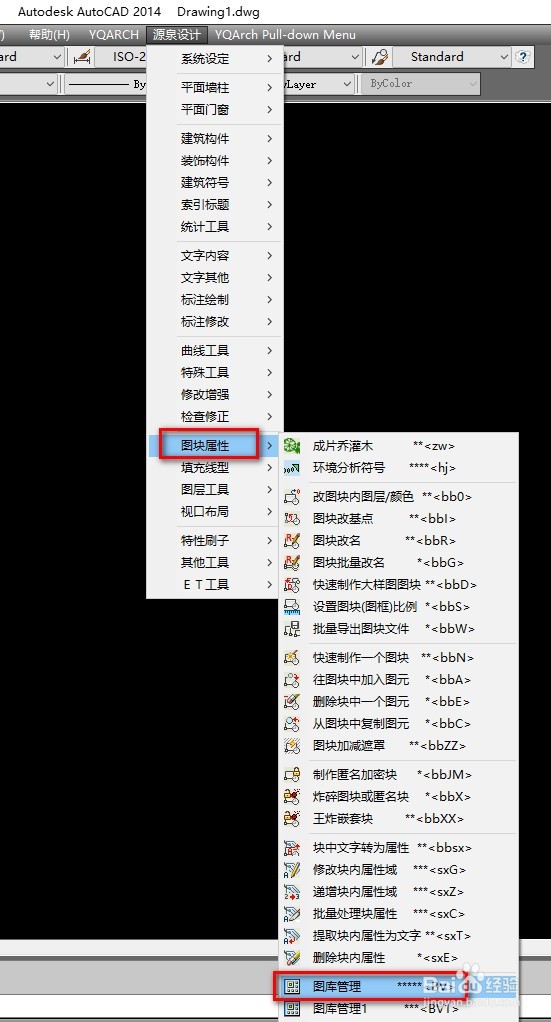

4、图块的使用操作：    鼠标单击“源泉设计”--“图块属性”--“图库管理”（可直接使用快捷键“BV”），如图所示

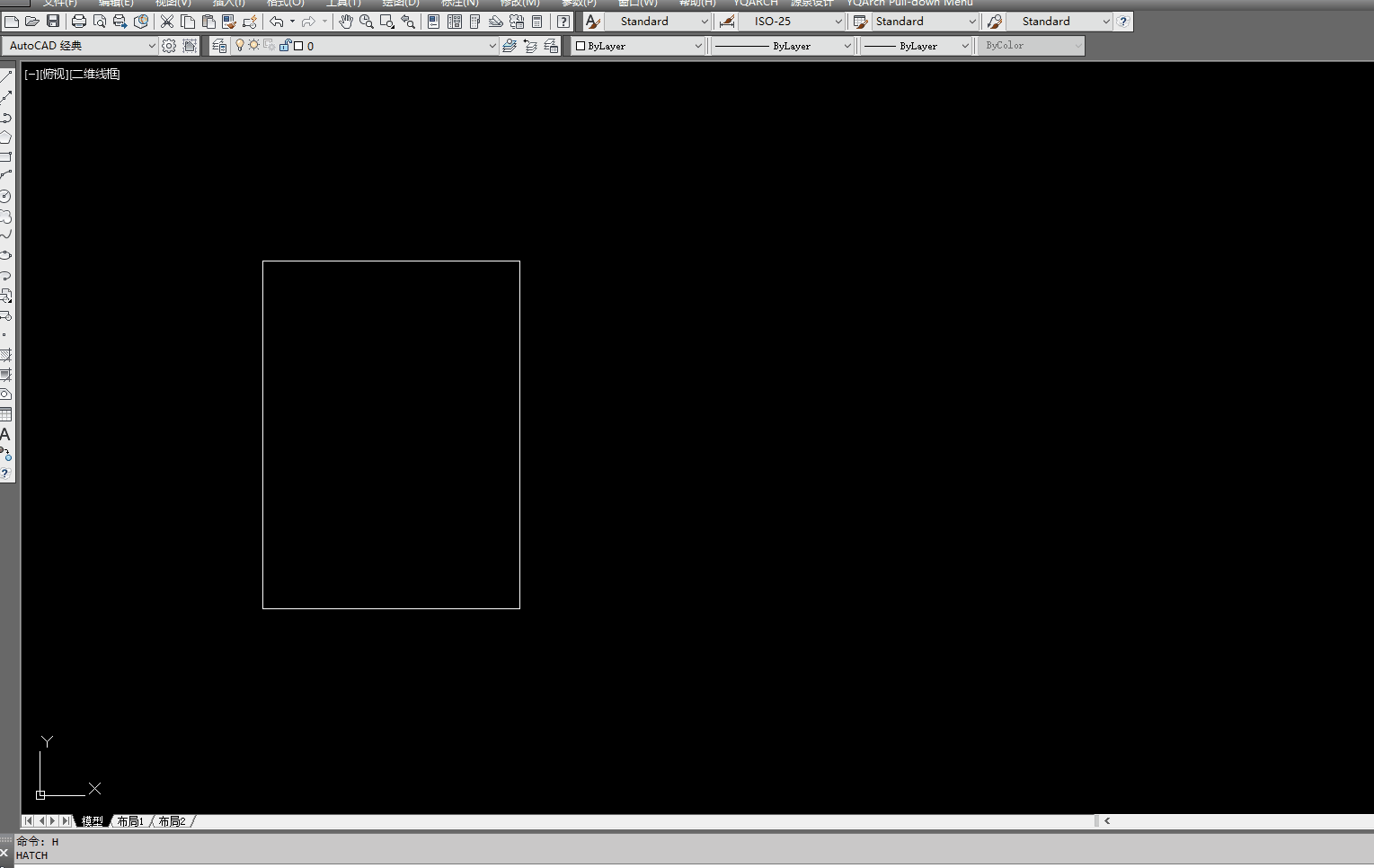

1、CAD软件自带的填充命令操作繁琐效率低下（操作步骤多），如图所示
