深圳市泰格达TG3000-动力电池测试仪
1、一、操作说明：
1、 进入测试
测试模式分一节、二节、三节、四节，选择完毕后，直接按确定键盘进入测试。
一节电池测试
二节电池测试
三节电池测试
四节电池测试
一节电池测试
测试电压范围为5V以下，精度为1mv。
二节-四节测试 为高电压测试，最高可测量电压为20V，精度为10mv
如果测试都通过，数据显示格式如下（图A)，如果有测试项目不通过，对应的数据会出现反显示，如（图B），由于充电项，只能判断电池是否具有充电功能，没有具体的数值。由于过流测量范围为25A，因此，当电池放电电流测试超量程后，设备会报警提示。表明电池不再量程内。
2、 参数设置
用来设置测试项的上下限，从而依据测试标准，判断被测试电池是否合格。
电压范围
用于设置电池电压上限数值和下限数值,在快速测试中,如果检测到实际电压不在设置数据范围内,就会给予报警提示，可设置测量电压范围为0-20V，精确度为10mV。
内阻范围
用于设置电池内阻上限数值和下限数值,在快速测试中,如果检测到实际电池内阻不在设置数据范围内,就会给予报警提示。电阻数值范围0 mΩ-2000mΩ,精度为1 mΩ。如果某保护板内阻数值为35 mΩ,上限数值要设定为50 mΩ,下限数值要设置为10 mΩ。
短路保护
用于设置短路保护时间的上限数值和下限数值，如果测试出的实际数据不在该范围以内，仪器会给予报警提示。设置范围为0-99.9mS。
过放电流
用于设置过流保护上限数值和下限数值,在快速测试中,如果检测到实际过流保护数值不在设置数据范围内,就会给予报警提示。设置电流范围为（0.0A-25.0A），精度为10mA。其中上下限数值都有效。
识别电阻R1
用于设置电阻R1的上限数值和下限数值,在快速测试中,如果检测到实际测量数值不在设置数据范围内,就会给予报警提示。设置电阻范围为（0.0A-999.9k），精度为100欧姆。其中上下限数值都有效。
识别电阻R2
用于设置电阻R2的上限数值和下限数值,在快速测试中,如果检测到实际测量数值不在设置数据范围内,就会给予报警提示。设置电阻范围为（0.0A-999.9k），精度为100欧姆。其中上下限数值都有效。
3、测试选项
通过设置对话框中的对号‘√’即可选择要测试的项目。例如， 自耗 √ ，表示在设置测试时候，要测试自耗这一项，过流 □，表示在设置测试时候，不用测试过流这一项。按▼▲键盘跳转到对应项目，然后按下ENTER 键盘，对应项目出现√，再次按下ENTER 键盘，对应项目取消，按CANCLE键退出菜单。整个测试项如下所示：
1、二、操作状态提示
机器上电后，确保设置参数是否正确，选择好测试的电池节数，
进入测试后，即可进行测试。
2、三、键盘操作说明
如图中所示，共有16个键盘，分别是0-9十个数字键、上下键盘、确定和取消键盘、点键、还有一个DELAY延时键盘。
0-9数字键盘主要用于实现参数设置。
上下键盘主要用于菜单的选择。
确定和取消键盘用于某项功能的确定和取消
DELAY 键盘暂保留
3、四、测试参数
电池电压范围 0.0-------20.00V 精度为1mV
过放电流 0.1------ 25.0 精度为10mA
充电电流 0.0---------5.0A 精度为10mA
内阻数值 0-2000毫欧 精度为1毫欧
识别电阻 R1 0-999.9K 精度为0.1K
识别电阻 R2 0-999.9K 精度为0.1K
短保时间 0-99mS 精度为0.1ms
4、五、额定参数
电源工作电压 110V---260V/50HZ
工作条件 温 度 0°C------50°C
相对湿度 ‹80%
储存条件 温 度 -20°C------80°C
相对湿度 ‹80%

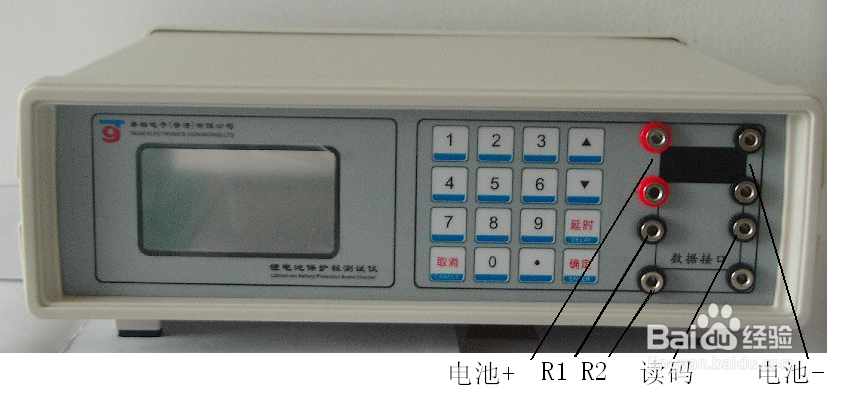

5、六、仪器接口及连接方法
1、七、仪器结构图

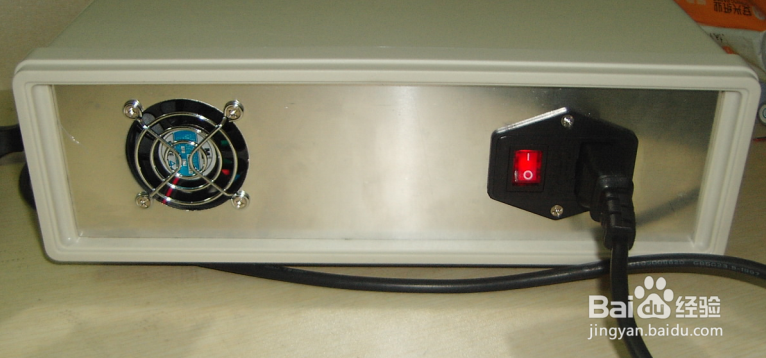

仪器外观：
仪器体积：
285mm(L) X 85mm(H) X240mm(W)
仪器净重： 2.5KG
