3.2 坐标与点的精确定位内幕关系1

1、坐标是 AUTOCAD中定位点的方式,按照参考点的不同可以分为"绝对坐标"和"相对坐标"。其中参考点固定不动的坐标称为"绝对坐标",这种坐标有不变的共有基准,世界坐标系就是一种绝对坐标系原点;而相对坐标是指相对于运动的参考点的坐标(即前面说的据绘画需要而临时创建的坐标-用户坐标系原点）。

2、点的精确定位：通过键盘输入，以选择的不同的坐标来区分一共有4个输入方式：

1：绝对直角坐标输入；

2：绝对极坐标输入；

3：相对直角坐标输入；

4：相对极坐标输入；

3、意思是在以世界坐标为原点开始计算定位的输入方式；

输入格式为:（X,Y)，意思为：(水平方向距离，垂直方向距离）

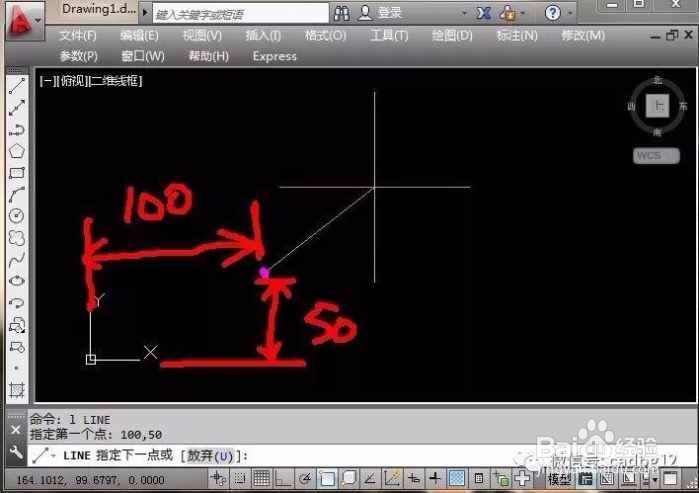

举例：键盘上输入：100逗号50即（100,50)，（见下图）

1、输入后确认命令后得到下图结果：

2、大家看到刚创建的紫色的点，与世界坐标原点的关系，100为水平方向X的距离，50为垂直方向Y的距离。

如果在数值前面加个负号就代表将要创建的点在原点坐标的反方向上，下面举例，键盘（-100，50),见下图

3、将上面两个图一比较大家就然后明白了，距离是一样的，但因为在100的数值前加了个负号“一“这次的点就在坐标原点的反方向。大家可以自行练习掌握！

1、2：绝对极坐标输入；

意思是在以世界坐标为原点开始计算定位的输入方式；

输入格式为:（X<Y)，意思为：(与坐标原点的距离<从坐标原点到创建点的“连线”与坐标X轴即水平方向所形成的夹角）

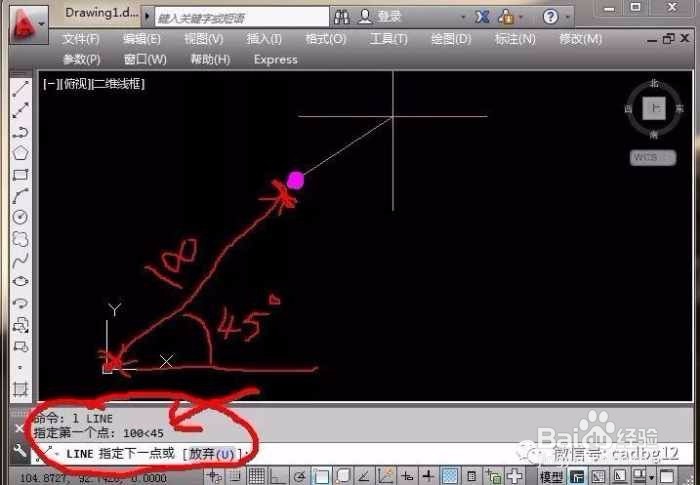

举例：键盘上输入：100小于号45即（100<40)，（见下图）

2、大家看到刚创建的紫色的点，与世界坐标原点的关系，100为创建点与坐标原点的“连线”距离，45为连线与坐标X轴水平方向所形成的夹角45度。

3、有了前面的基础，最后两种输入方式就很好理解了！从概念上的区别就在于创建点不再以世界坐标原点的起始位置，而是从最后创建那个点为坐标原点来开始计算；

1、3：相对直角坐标输入；

意思是在以最后创建那个点为坐标原点开始计算定位的输入方式；

输入格式为:（@X,Y)，意思为：(相对于上一点的水平方向距离，垂直方向距离）

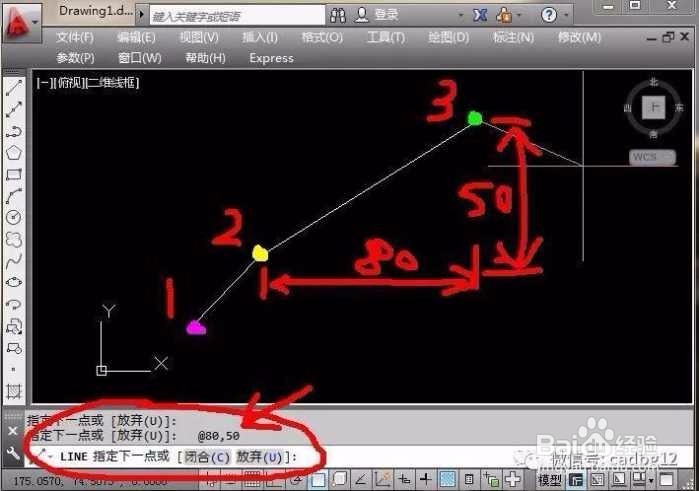

举例：键盘上输入：@80逗号50即（@80,50)，（见下图）

2、大家看到当我在创建完黄色第二点后，输入了命（@80,50)，从图中可以看出来，创建绿色的第三点所依据的不是世界坐标原点，也不是第紫色的第一点，而是依据最近一次所创建的的黄色第二点，80为相对于上一点水平方向X的距离，50为相对于上一点垂直方向Y的距离。

3、输入格式为:（@X<Y)，意思为：(与最后创建那个点的距离<那个点到创建点的“连线”与坐标X轴即水平方向所形成的夹角）

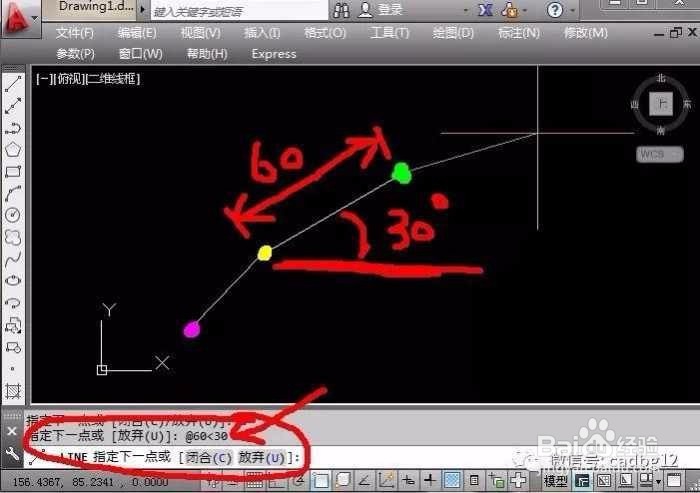

举例：键盘上输入：@60小于号30即（@60<30)，（见下图）

1、今天这节课比较重要，是基础中的基础，对后面的学习起到很大的辅助作用，希望大家多练习，能达到举一反三，熟悉掌握！
