不查表快速读出公制螺纹参数

1、就以M18*1.5为例

根据基本参数,我们可以确定的参数:

1,螺纹的螺距P=1.5

2,螺纹的角度=60度(公制螺纹规定60)

3,螺纹的公称直径就是螺纹的大径=φ18

2、计算参数:

1,螺纹的刀尖宽度W=P/8

2,螺牙深度L=(5/8)*H=0.54P近似于(1/2)P

3、有了这些参数你就人很快画出所需的公制螺纹

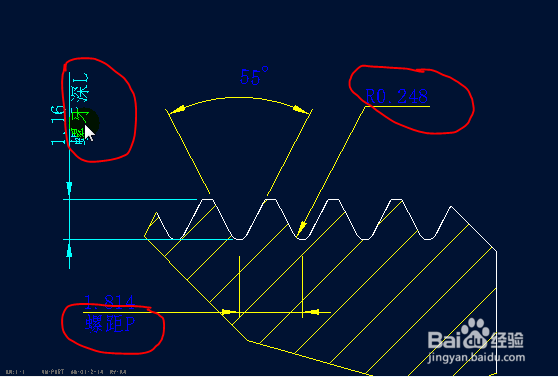

1、以G1/2-14管螺纹为例

根据基本参数,我们可以确定的参数:

1,螺纹的螺距P=25.4/n=1.814(n=14 一般情况n是不标出来的)

2,螺纹的角度=55度(公制螺纹规定55)

3,螺纹的公称直径就是螺纹的大径=φ20.955(大径必须花点时间记住)

2、计算参数:

1,螺纹的刀尖半径R=0.137P

2,螺牙深度L=0.64P

3、完毕!
