耐腐蚀自吸泵、污水提升泵美宝环保组装图文详解

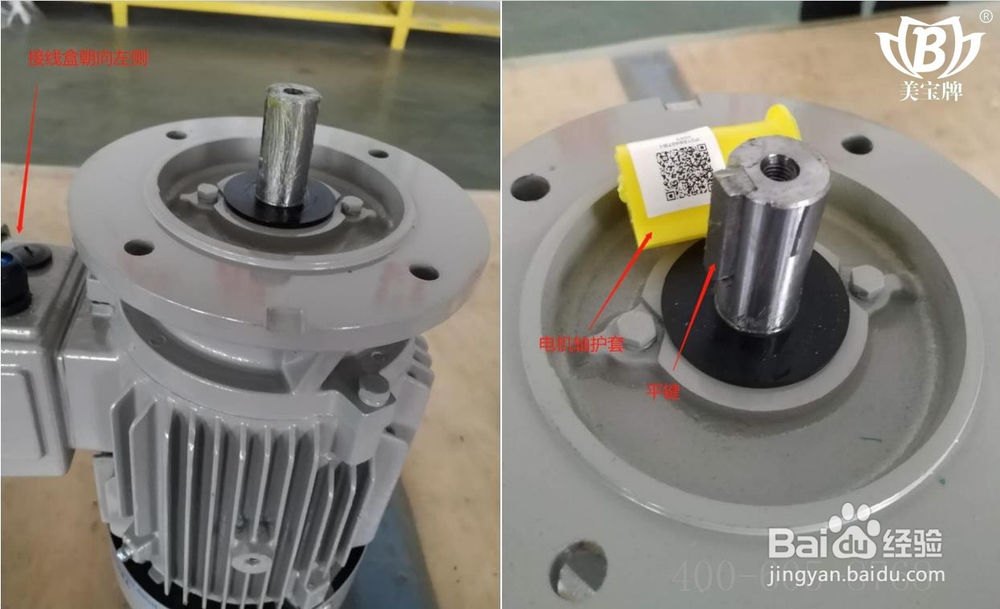

1、电机包装拆除，将电机法兰盘（电机轴）向上，放置在工作台上。 电机接线盒朝向左侧，取下电机轴自带的平键、和电机轴芯护套，核对电机的型号、功率，同时检查电机是否有破损和电机装配错误。

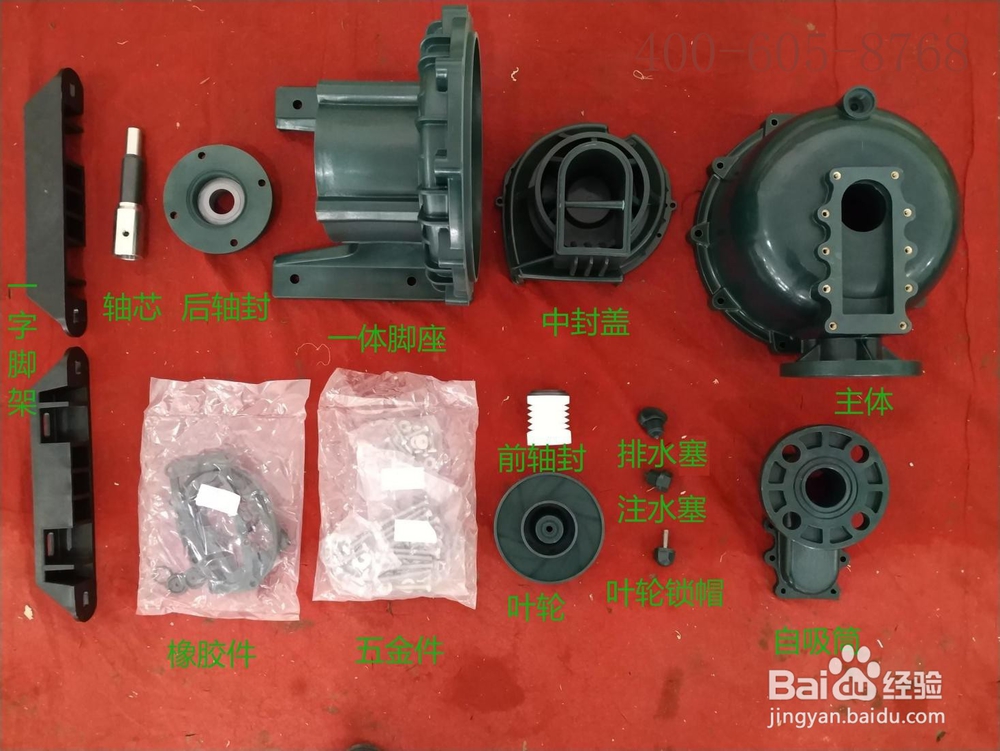

2、核对耐腐蚀自吸泵浦组装各部件是否完整，有无破损匹配错误的部件

1、将轴心禁锢螺丝调整到轴心螺孔内部平面一下，防止螺丝突出卡住轴心。电机轴心涂抹黄油，防止不易安装。

2、将自吸泵轴心套在电机轴上，并水平均匀用力将轴心安装到位。（轴芯安装时1颗轴芯紧定螺丝要对准电机轴键槽）

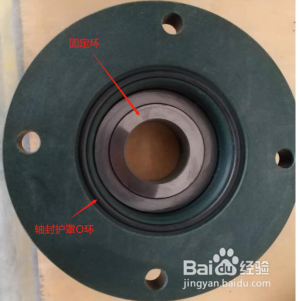

1、检查后轴封固定环是否压合到位、是否水平、固定环是否有破损；  将轴封护罩大O环安装在后轴封的O环槽内并确保O环平整。

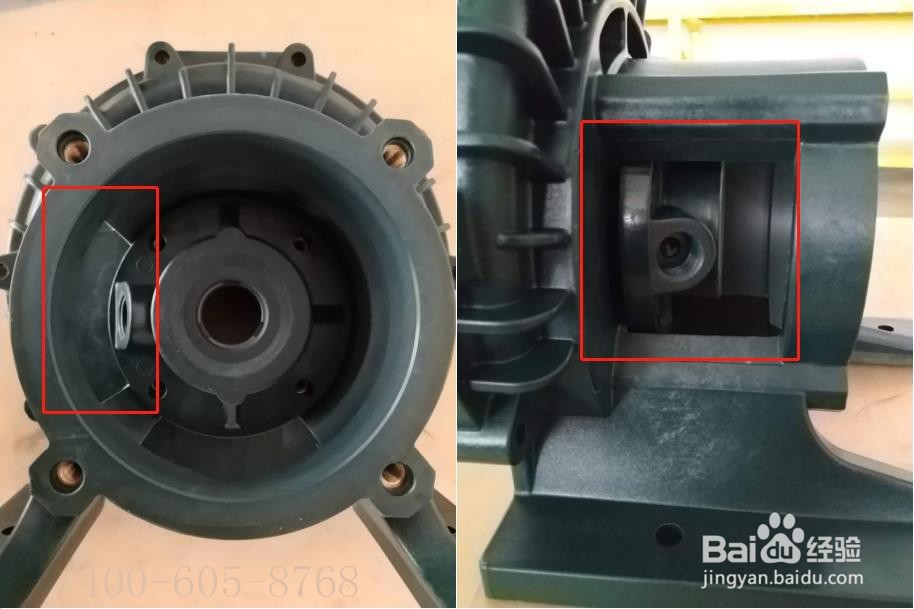

2、将后轴封安装在自吸泵一体脚座上用4套螺丝紧固。 后轴封循环管安装位朝向脚座的观察窗一侧 。

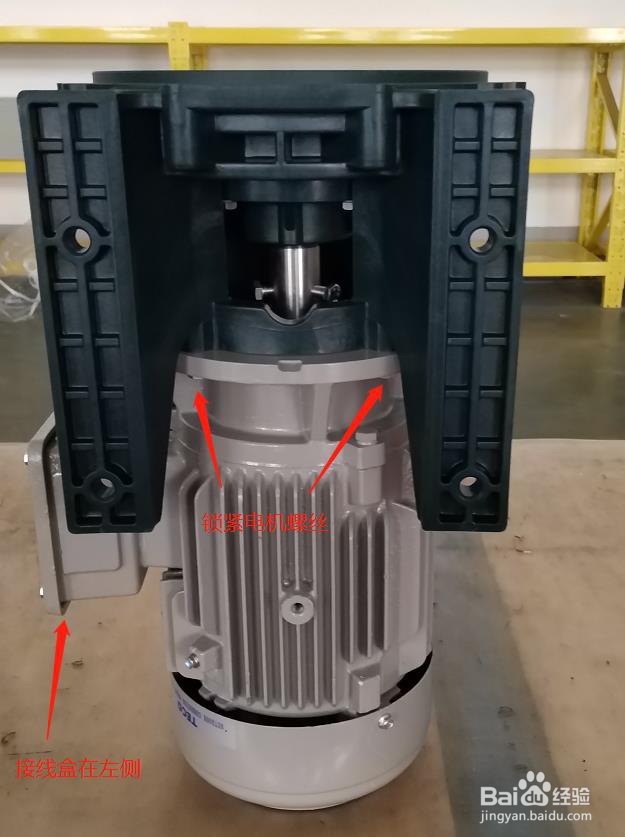

1、将安装好的后封盖后轴封组件后盖朝上穿过轴心与电机法兰盘连接，脚座的观察窗与电机接线盒在同一侧，用不锈钢螺丝将脚座和电机锁紧。

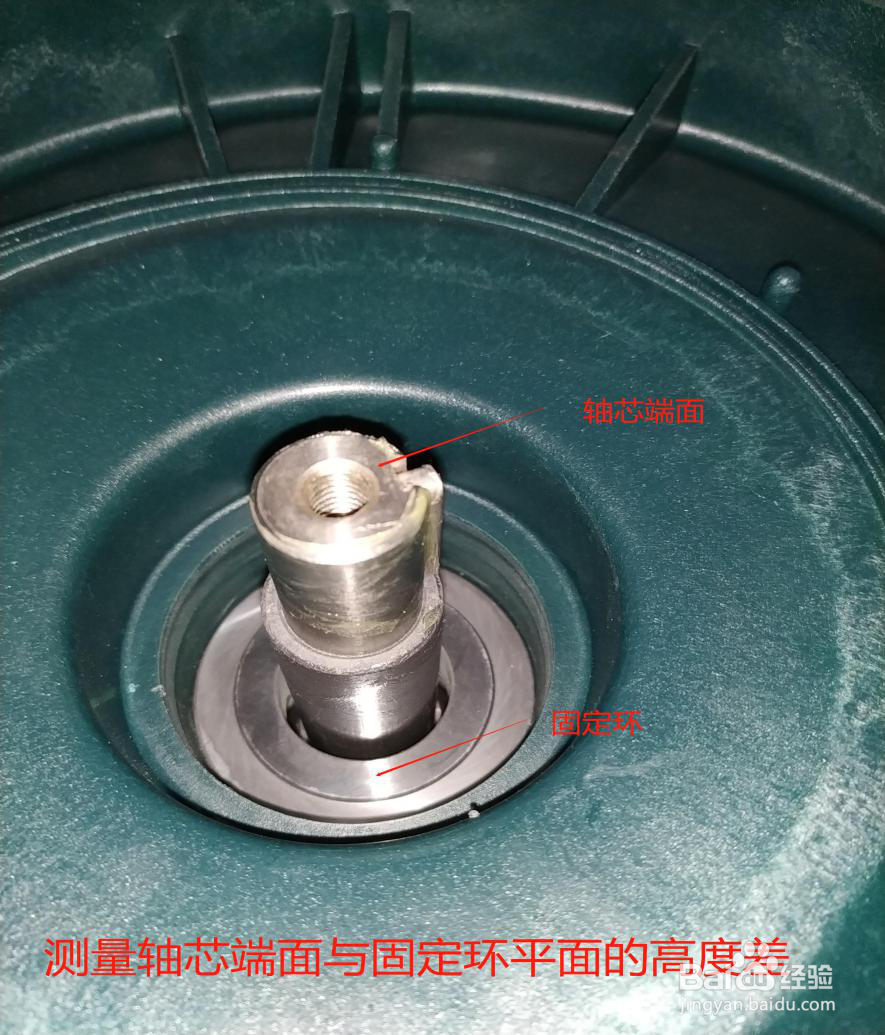

2、用深度尺将轴芯的高度调整至规定高度，然后依次锁紧3颗固定螺丝。

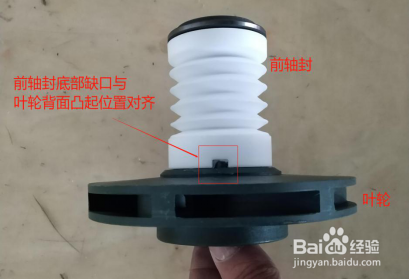

1、将叶轮和前轴封安装好，前轴封底部缺口对准叶轮背面的两个凸台压合到底，并将叶轮键安装在键槽内。

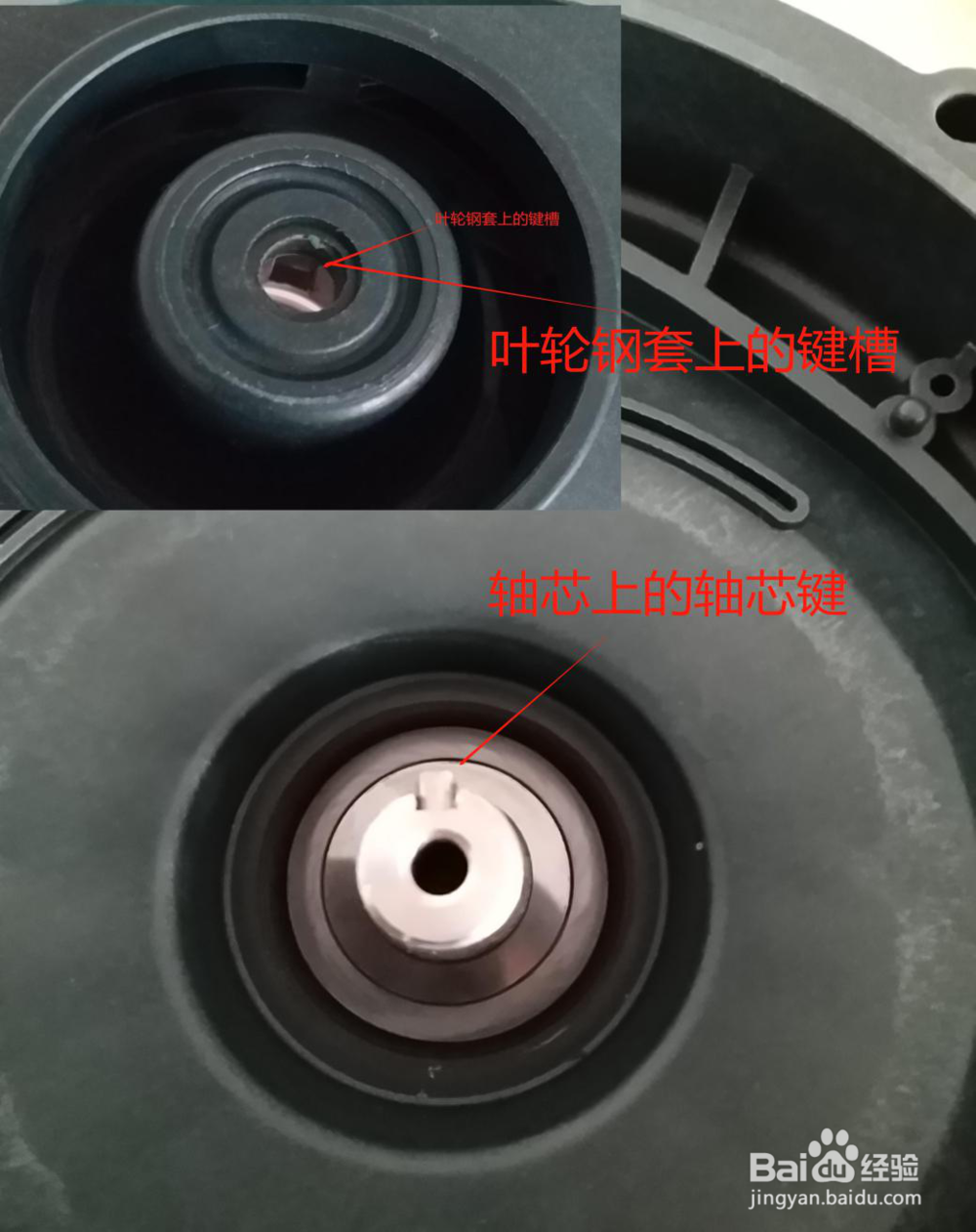

2、A. 先叶轮内部钢套键槽位置与轴芯上的叶轮键对齐，然后将前轴封前端朝下对准轴芯缓慢套在轴芯上（注意不要擦伤碰伤转动环和碰掉叶轮键），并压到底，然后按压叶轮组件能够在压缩后回弹。

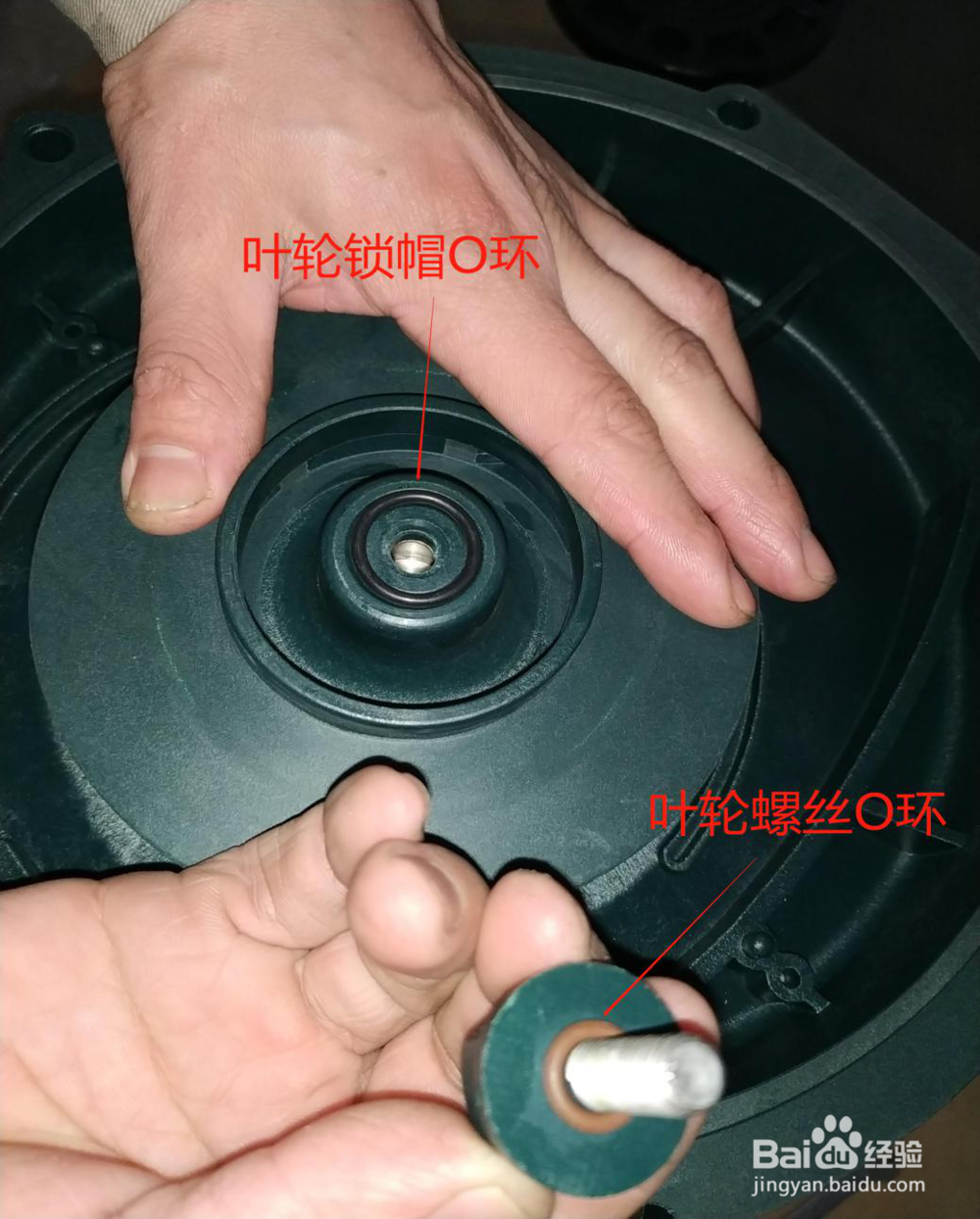

3、叶轮上装好叶轮帽O环，叶轮锁帽上装好叶轮螺丝O环。一手按压叶轮确保轴芯顶端插入叶轮钢套内，一手锁上叶轮锁帽并锁紧，手掌转动叶轮可以轻松转动与后封盖无摩擦。

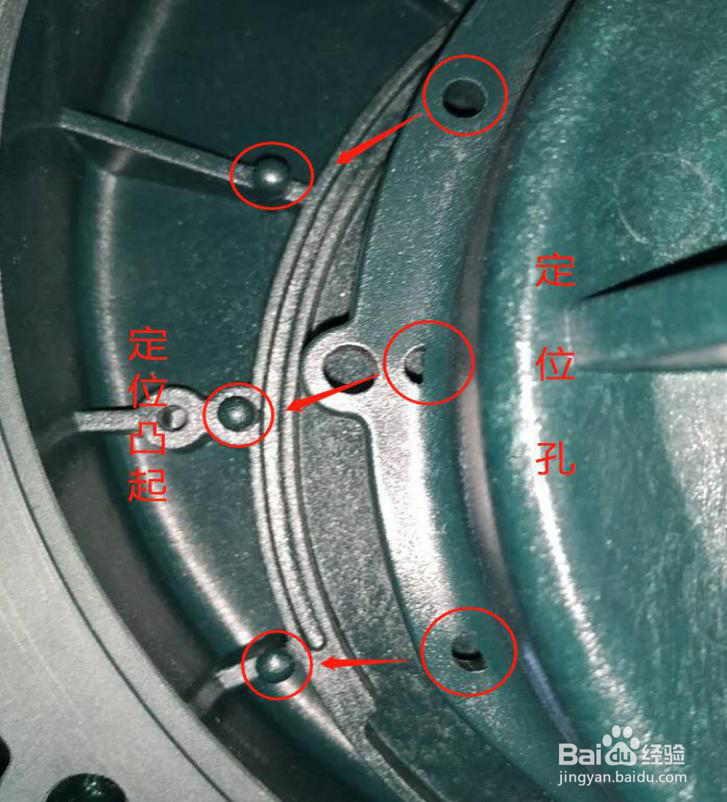

1、将中封盖周围的安装孔与后封盖内部的定位凸起设计匹配，可通过按压安装好。

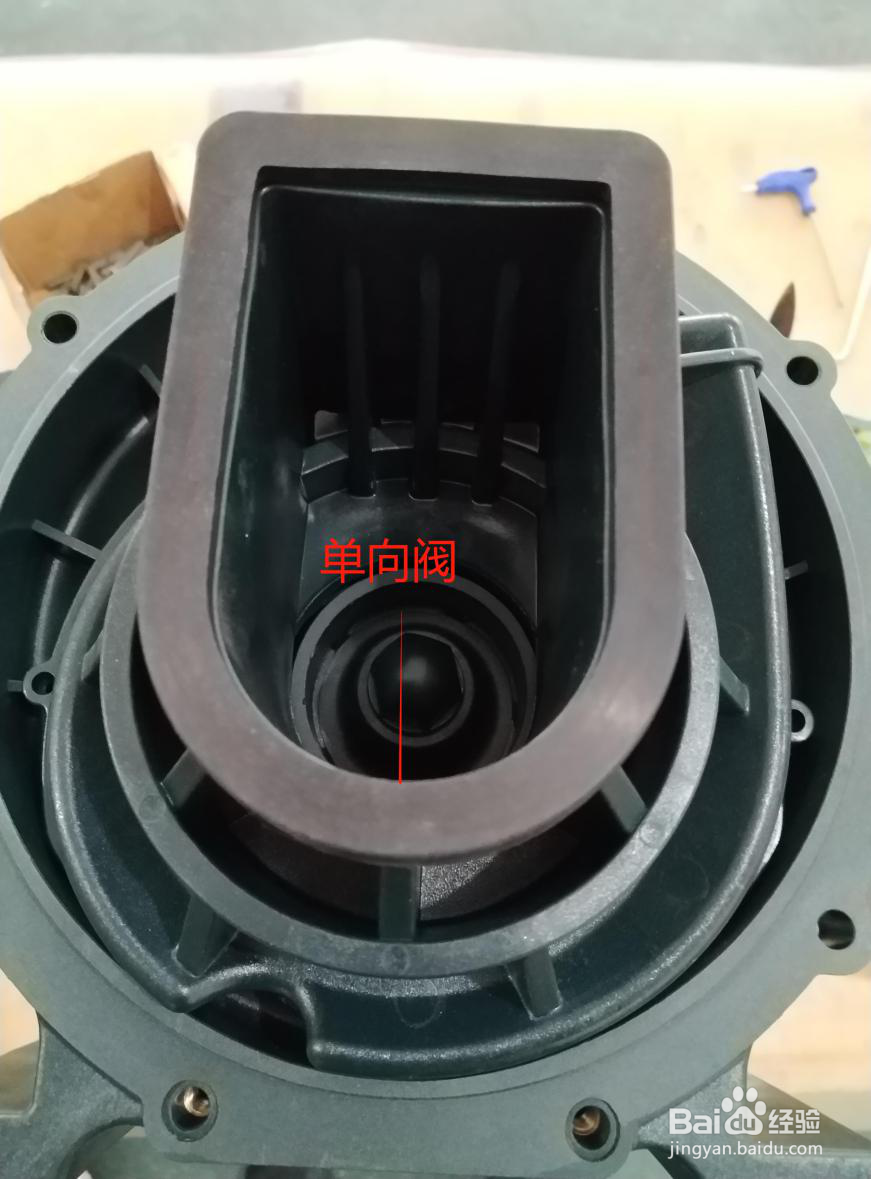

2、中封盖进口必须与叶轮进水口保持同心，转动叶轮锁帽叶轮可以轻松转动与中封盖无摩擦，将单向阀按照形状扣合在中封盖进口位置。

1、主体O环（封盖O环）安装在后封盖外缘并确保O环平顺放置；将2个减震橡胶圈放置在脚座的制定位置。

2、将主体扣合在后封盖上，将套好橡胶O环和橡胶垫片的排水塞（扁圆形）和注水塞(六角形）安装好并锁紧。

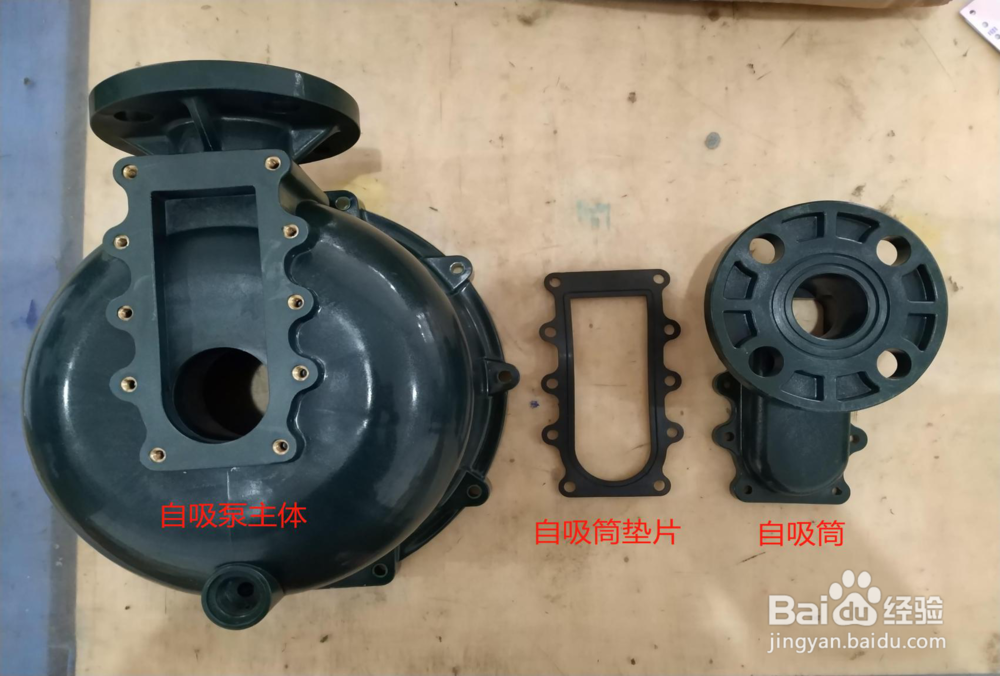

1、 主体扣在工作台上，自吸筒垫片放置在自吸筒安装位置上，最后放上自吸筒并保持三个配件的安装孔位对齐，锁紧自吸筒螺丝。

1、贴好泵浦流水码并在生产工单上登记完毕 将泵浦移转至测试环节
