电磁蒸汽锅炉操作界面使用技巧

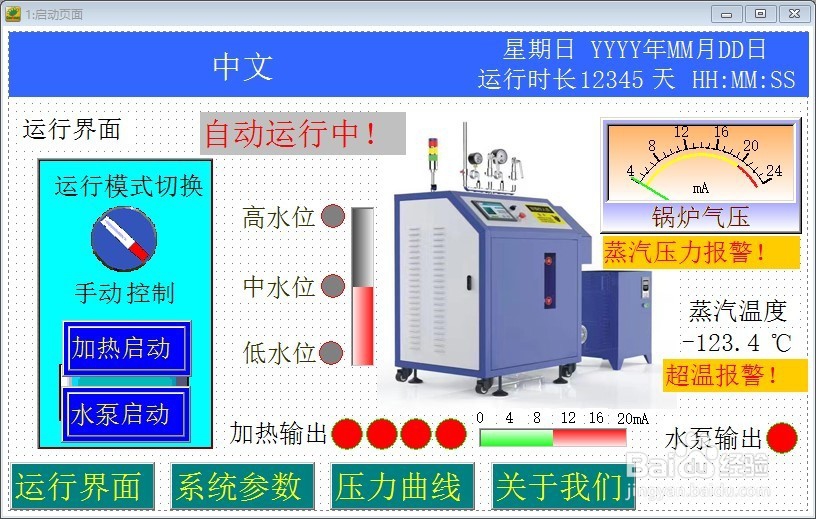

1、根据水位行程（高水位X0、中水位X1、低水位X2）的信号实现水位判断。

2、4个加热信号输出对应在Y0、Y1、Y2、Y3开关量端口，同时4-20mA模拟量输出对应在DA0、DA1、DA2、DA3模拟端口。

3、显示锅炉压力4-20mA，当压力值超过设定电流值时，显示“蒸汽压力报警！”。

4、显示锅炉蒸汽温度，当温度超过设定温度值时，显示“超温报警！”。

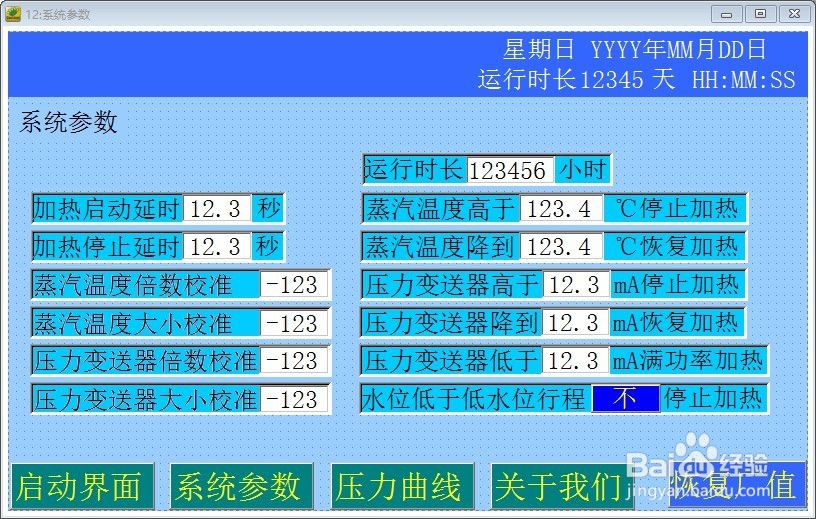

1、加热启动延时：Y0、Y1、Y2、Y3加热开关信号以及DA0、DA1、DA2、DA3加热模拟信号顺序延时启动。

2、加热停止延时：Y0、Y1、Y2、Y3加热开关信号以及DA0、DA1、DA2、DA3加热模拟信号顺序延时停止。

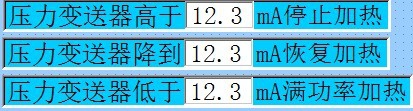

3、假如分别设置为A、B、C值。当当前压力变送器电流值大于A值时，Y0-Y3信号断开且DA0-DA3模拟信号为0mA；当停止加热后，压力变送器电流值降到B值以下，Y0-Y3信号导通且DA0-DA3有相应模拟量信号输出；当压力变送器电流值介于A值于C值之间时，对应的DA0-DA3模拟量信号是4mA到20mA之间，压力变送器电流值低于C值时，对应的DA0-DA3模拟量信号是20mA（即满功率）。
