dynamo快速入门

1、在向 Dynamo 工作空间添加任何内容之前，关键是我们对要实现的目标以及重要的关系有充分了解。请记住，无论何时连接两个节点，我们都会在它们之间创建显式链接 - 我们稍后可以更改数据流，但在建立连接后，我们便会致力于实现该关系。雁获民在本练习中鬼央，我们要创建一个圆（“目标”），其中半径输入由距邻近点的距离定义（“关系”）。

定义基于距离关系的点通常称为“吸引器”。此处，将使用距吸引器点的距离来指定圆应该有多大。

2、现在，我们已经绘制了“目标”和“关系”，可以开始创建图形。我们需要节点来表示 Dynamo 将执行的操作序列。由于我们知道要创建一个圆，因此我们先找到一个执行该操作的节点。通过使用“搜索”字段或浏览库，我们会发现有多种方法可以用于创建圆。

1.浏览到“几何图形”>“曲线”>“圆”>“Circle.ByPointRadius”

2.“搜索”>“ByCenterPointRadius...”

3、让我们将“Circle.ByPointRadius”节点添加到工作空间，方法是在库中单击该节点 - 这会将节点添加到工作空间的中心。

1.库中的 Circle.ByPointandRadius 节点

2.在库中单击节点即可将其添加八菌到工作空间

4、我们还需要“Point.ByCoordinates”、“Number Input”和“Number Slider”节点。

1.“几何图形”>“点”>“点”>“Point.ByCoordinates”

2.“几何图形”>“几何图形”>“DistanceTo”

3.“输入”>“基本”>“Number”

4.“输入”>“基本”>“Number Slider”

5、现在，我们有几个节点，我们需要将节点端口用线连接起来。这些连接将定义数据流。

1.“Number”连接到“Point.ByCoordinates”

2.“Number Sliders”连接到“Point.ByCoordinates”

3.“Point.ByCoordinates”(2) 连接到“DistanceTo”

4.“Point.ByCoordinates”和“DistanceTo”连接到“Circle.ByCenterPointRadius”

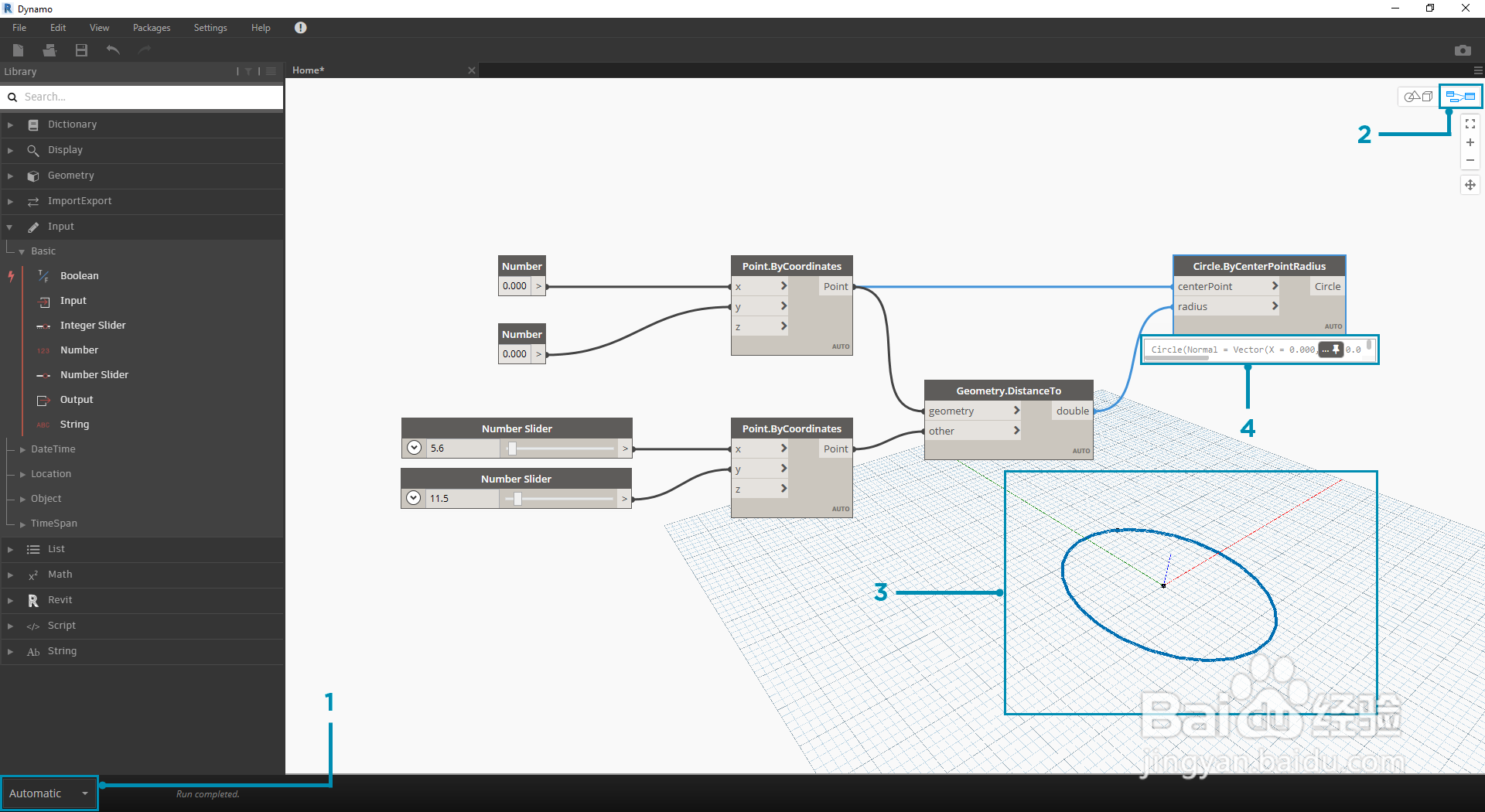

1、在完成定义程序流后，我们只需告知 Dynamo 执行它即可。在执行程序（“自动”或在“手动”模式下单击“运行”）后，数据将流经这些线，并且我们应该可以在三维预览中看到结果。

1.（单击“运行”）- 如果“执行栏”处于“手动”模式，则需要单击“运行”才能执行图形

2.节点预览 - 将鼠标光标悬停在节点右下角的框上会弹出结果

3.三维预览 - 如果有节点创建几何图形，我们将在三维预览中看到它。

4.创建节点上的输出几何图形。

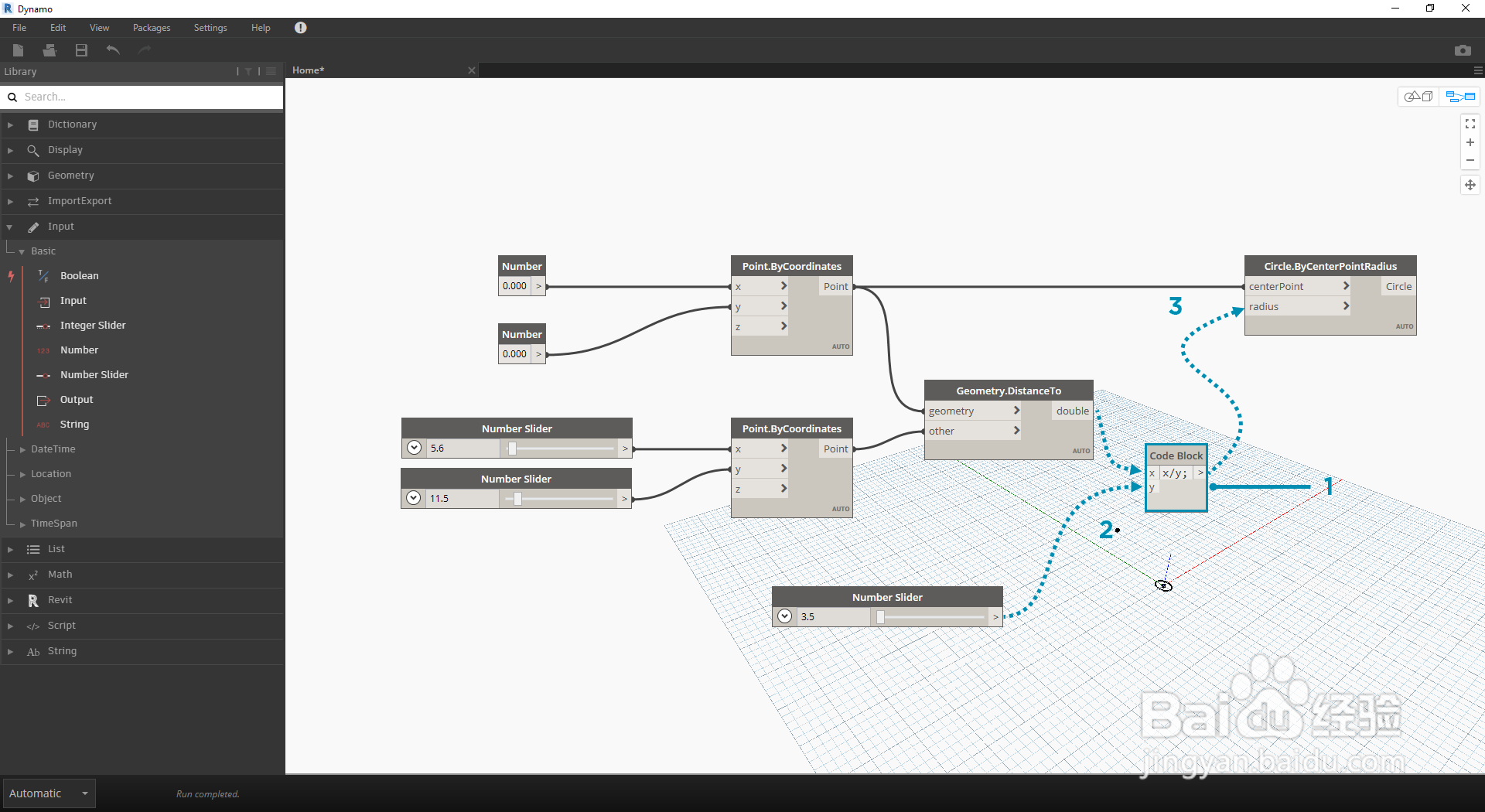

2、如果程序正常运行，我们应该会在三维预览中看到一个穿过吸引器点的圆。这很棒，但我们可能想要添加更多详细信息或更多控件。我们将调整对圆节点的输入，以便可以校准对半径的影响。将另一个“Number Slider”添加到工作空间，然后双击工作空间的空白区域以添加“Code Block”节点。编辑代码块中的字段，以便指定 X/Y。

1.代码块

2.“DistanceTo”和“Number Slider”连接到“Code Block”

3.“Code Block”连接到“Circle.ByCenterPointRadius”

3、简单开始后增加复杂性是循序渐进开发程序的有效方法。在一个圆正常工作后，让我们将程序的强大功能应用于多个圆。如果我们使用点栅格（而不是一个中心点）并适应结果数据结构中的变化，那么程序现在将创建多个圆 - 每个圆的唯一半径值由距吸引器点的校准距离进行定义。

1.添加“Number Sequence”节点并替换“Point.ByCoordinates”的输入 - 在“Point.ByCoordinates”上单击鼠标右键，然后依次选择“连缀”>“叉积”

2.在 Point.ByCoordinates 后添加“Flatten”节点。要完全展平列表，请将 amt 输入保留为默认值 -1

3.三维预览将使用圆栅格进行更新

4、有时，数字操作并不是正确的方法。现在，可以在后台三维预览中导航时手动推拉点几何图形。我们还可以控制由点构建的其他几何图形。例如，“Sphere.ByCenterPointRadius”也可以直接操纵。我们可以使用“Point.ByCoordinates”，通过一系列 X、Y 和 Z 控制点的位置。但是，使用“直接操纵”方法，可以通过在“三维预览导航”模式下手动移动点来更新滑块的值。这提供了一种更直观的方法，来控制一组用于标识点位置的离散值。

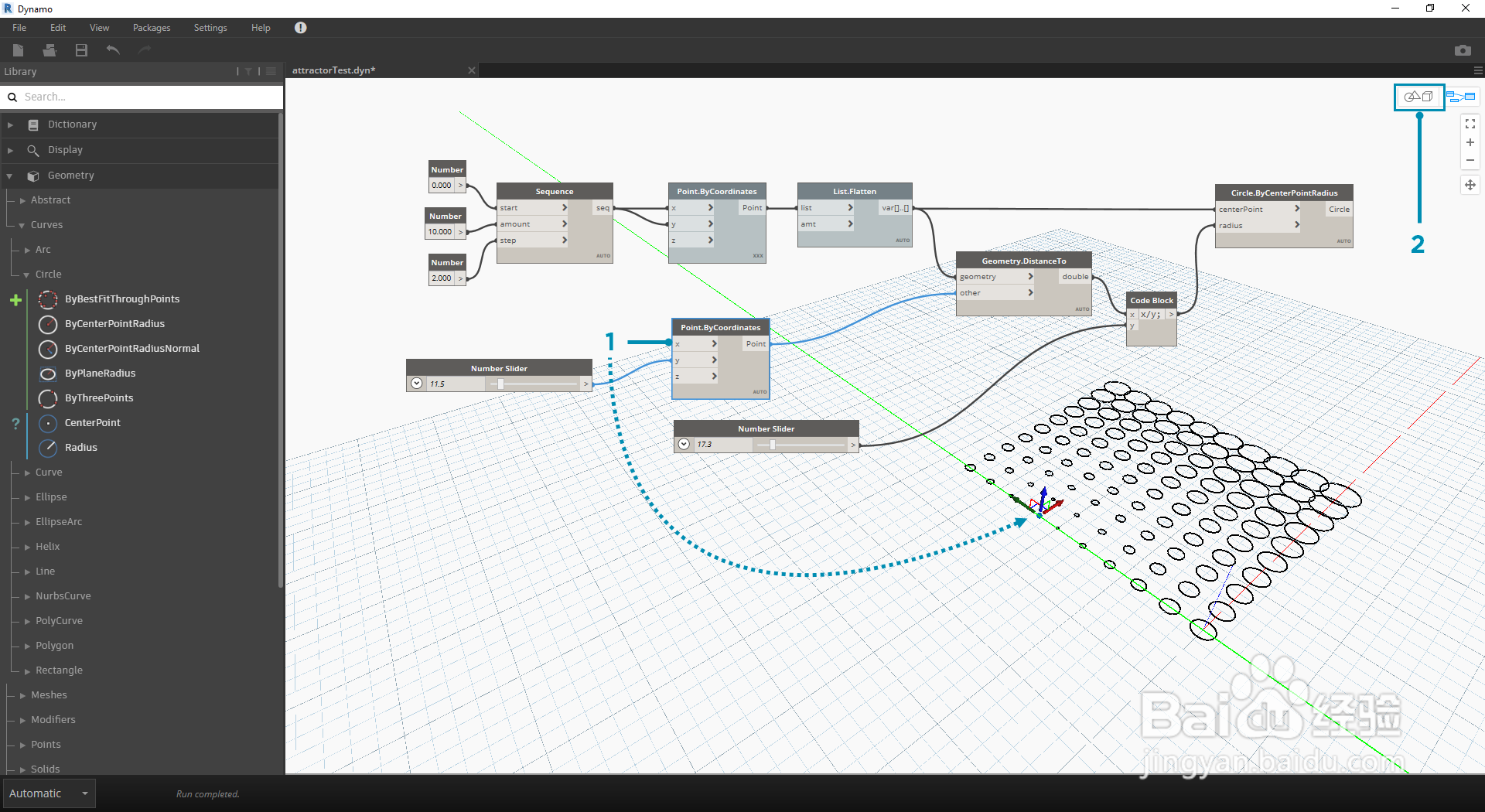

1.要使用“直接操纵”，请选择要移动的点面板 - 箭头将显示在选定点上。

2.切换到“三维预览导航”模式。

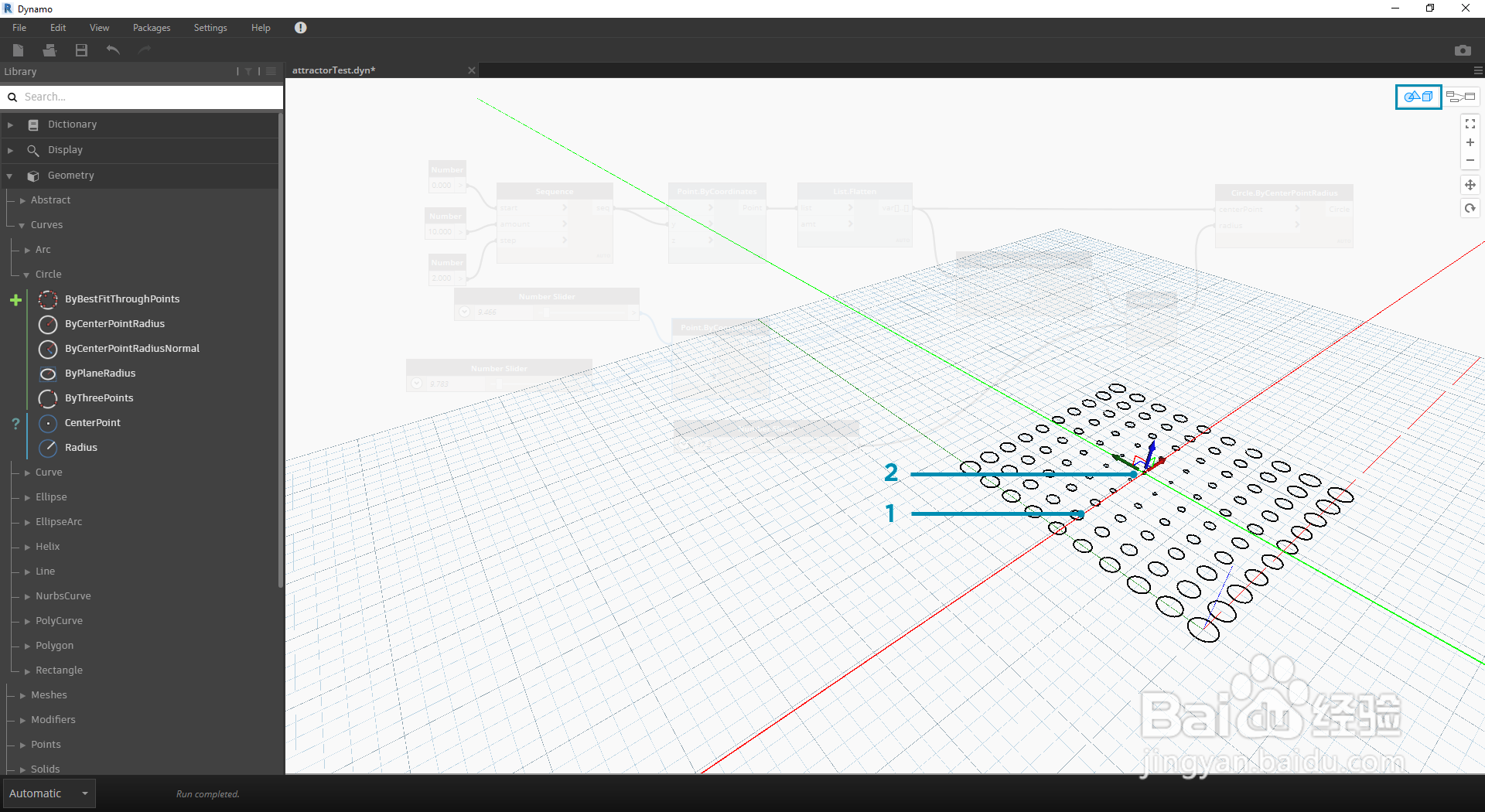

5、1.将光标悬停在点上，X、Y 和 Z 轴将显示。

2.单击并拖动彩色箭头以移动相应的轴，“Number Slider”值将使用手动移动的点实时更新。

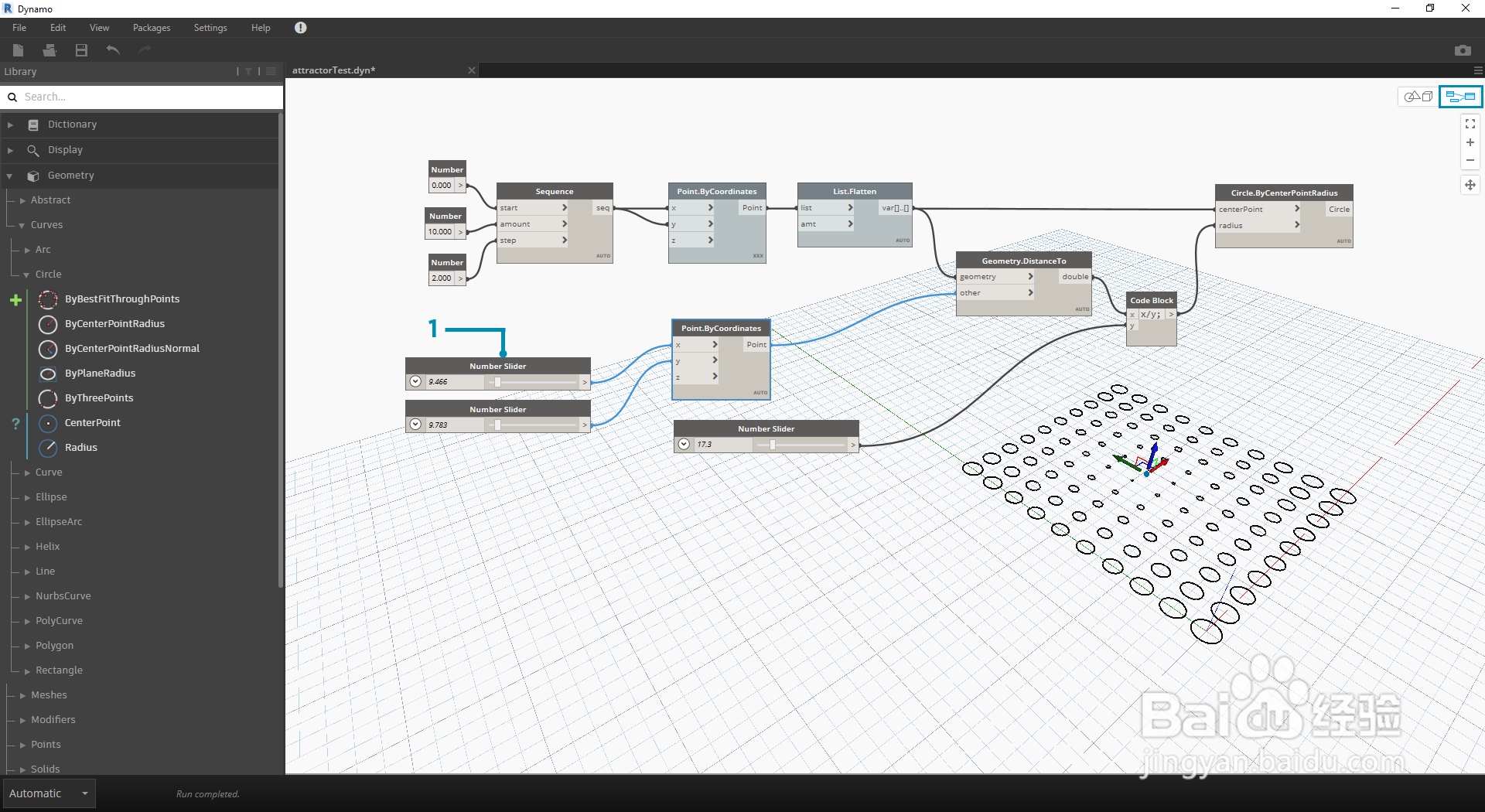

6、1.请注意，在“直接操纵”之前，仅有一个滑块连接到“Point.ByCoordinates”组件。当我们在 X 方向上手动移动点时，Dynamo 将自动为 X 输入生成新的“Number Slider”。
