如何用罗盘测岩层产状

1、测量走向时,使罗盘的长边（即南北边）紧贴层面,将罗盘放平,水准泡居中,读指北针所示的方位角,就是岩层的走向。

2、测量倾向时,将罗盘的短边紧贴层面,水准泡居中,读指北针所示的方位角,就是岩层的倾向.由于岩层的倾向只有一个,所以在测岩层的倾向时,要注意将罗盘的北端朝向岩层的倾斜方向

3、测倾角时,需将罗盘横着竖起来,使长边与岩层的走向垂直,紧贴层面,待倾斜器上的水准泡居中后,读悬锤所示的角度,即为倾角.

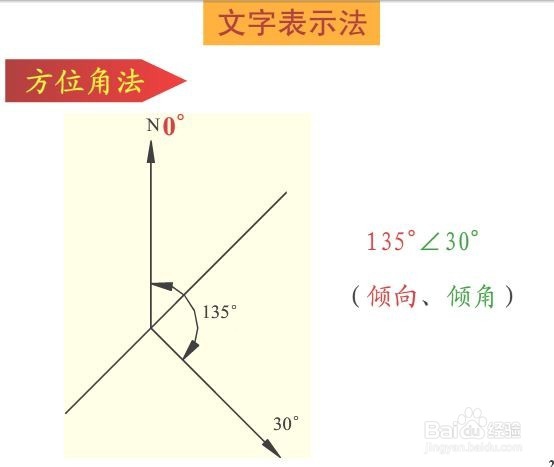

1、倾向，倾角的文字表示法。如下所示。

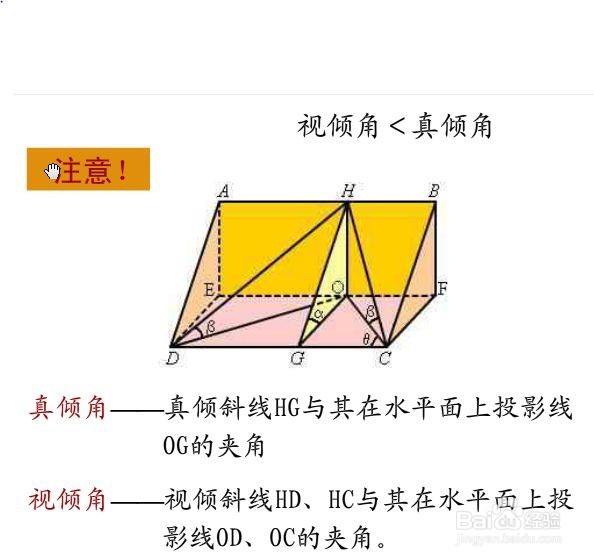

2、在观测时需注意真倾角和视倾角的关系

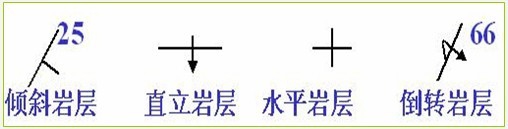

3、各种岩层的判断依据
