怎样用天正建筑绘制异形柱

1、第一步：

在天正菜单中展开“轴网柱子”，在二级菜单中点击“标准柱”。

2、第二步：

在弹出的“标准柱”对话框中，“形状”一栏选择“异形柱”。

3、第三步：

在弹出的“天正构件库”对话框中，选择需要的标准异形柱构件，双击。

4、第四步：

命令行中提示点取位置或其他操作，按提示和需要操作即可。

1、第一步：

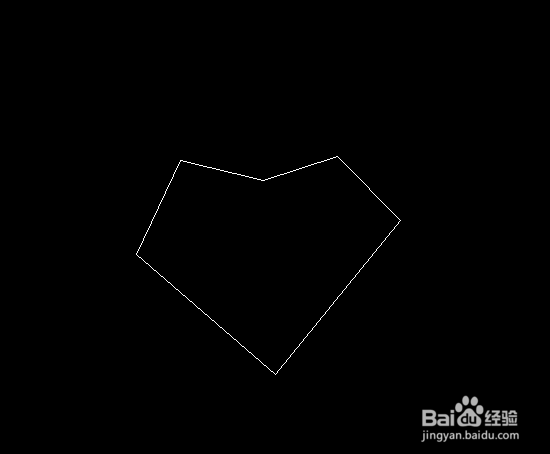

用多段线绘制出自定义不规则异形柱的轮廓，注意多段线要闭合。

2、第二步：

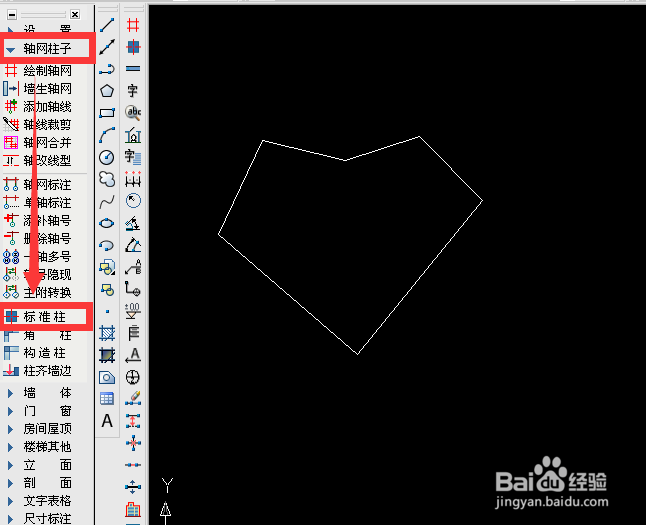

在天正菜单中展开“轴网柱子”，在二级菜单中点击“标准柱”。

3、第三步：

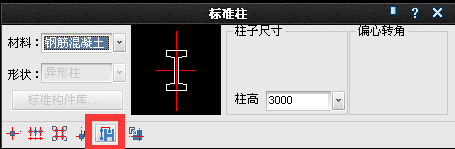

在弹出的“标准柱”对话框中，点击下方的“选择PLine线创建异形柱”。

4、第四步：

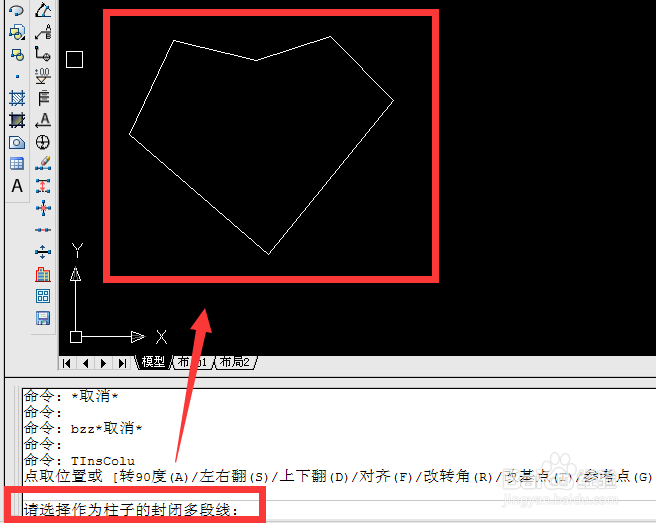

命令行提示“请选择作为柱子的封闭多段线”，选择刚才用多段线绘制的自定义不规则异形柱的轮廓，敲击回车键。

5、第五步：

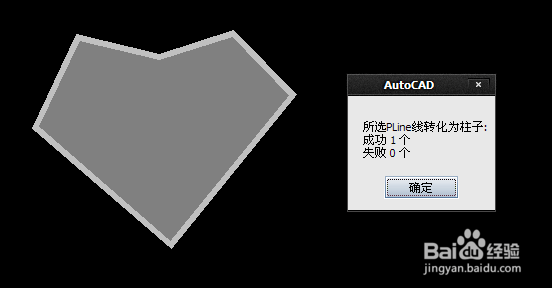

弹出“所选PLine线转化为柱子，x个成功，x个失败”的提示。点击“确定”即可。
