路由器负载均衡配置

1、网络敏返拓扑图：

2、 配置设备ip以及路由协议：

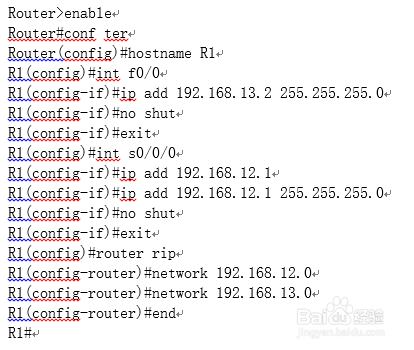

3、    路由器R1

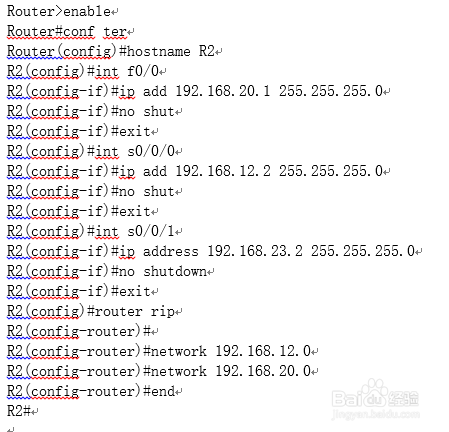

4、路由器R2

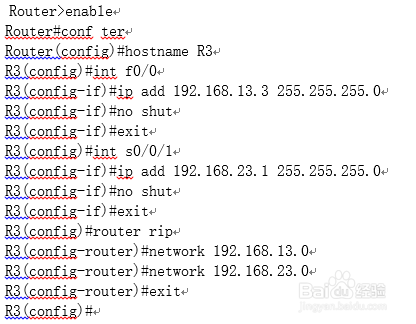

5、    路由器R3

6、2.通过HSRP实现路由器的冗余备份和负载均衡；

配置HSRP:

路由器R1

7、路由器R3

8、检查、测试HSRP

9、以上表明R3 是备份路由器，活动路由器为192.168.13.2

 膨季

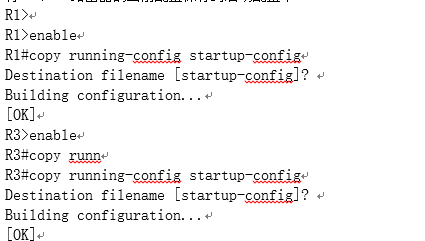

将R1、R3路由器亲救截的当前配置保存到启动配置中

10、    将路由器R1的电源关闭，开启路由器R3,然后使用PC0 ping 主机PC1

11、能够ping通，说明在路由器R1出故障的情况下路由器R3能够保证网络正常工作

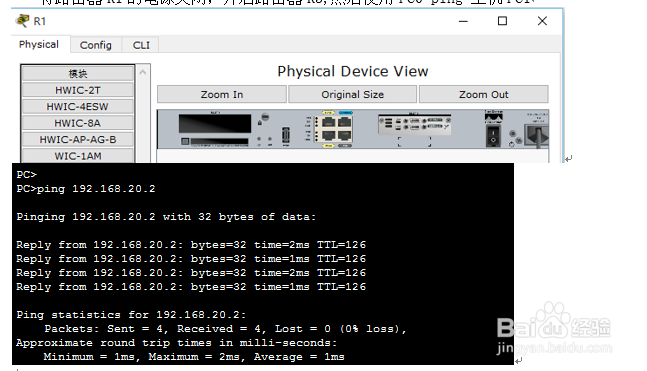

将路由器R3的电源关闭，开启路由器R1,然后使用PC0 ping 主机PC1

能够ping通，说明在路由器R3出故障的情况下路由器R1能够保证网络正常工作
