森德散热器安装方法

1、安装前的准备工作

　　1)    根据安装散热器墙体的性质，确定适宜的安装方式。

　　2)    供暖系统支管根据散热器进、回水口方向及位置已安装到位。

　　3)    检查散热器的规格、片数、颜色是否正确，散热器及配件有无损坏、数量是否正确。如有问题请及时与销售商或森德公司联系。

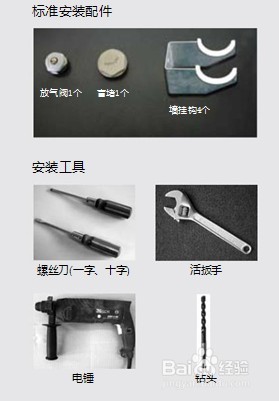

　　4)    森德赛博散热器安装配件数量的配置见下面图片哟

2、安装方法

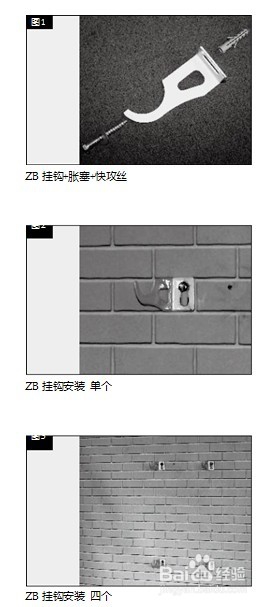

　　1)    按照安装图尺寸，安装 ZB散热器挂钩，将挂钩水平固定在安装散热器的墙体上。注：墙体为实心墙体。如：混凝土、粘土砖、加气砖。如：保温墙或空心墙则另选其他固定件和胀栓或加固墙体表面。见(图1)

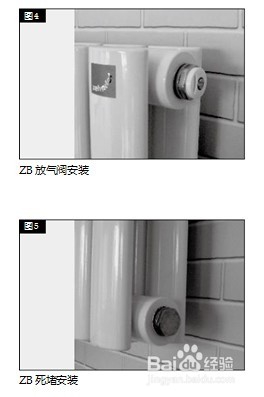

3、2)    安装ZB配件，A、放气阀顺时针拧紧在散热器上端。  B、盲堵顺时针拧紧在散热器下端。见(图2)。

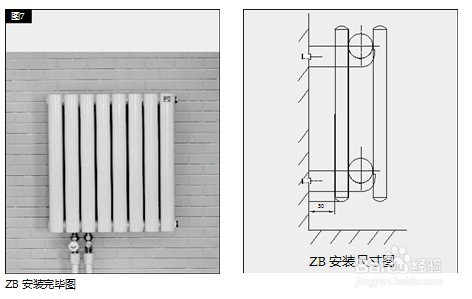

4、3)    将散热器安装在ZB挂钩上，并调节散热器的水平度与垂直度。见(图3 4)

5、4)    把供回水管道与散热器相连接。

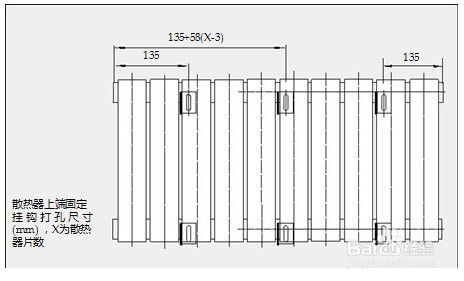

6、5)    散热器上端固定挂 钩 打 孔 尺 寸(mm) ，X为散热器片数。见(图5)

7、在散热器安装工作完成之前或同一工程的其他装饰、装修工作未完成时，不要拆散热器上的包装膜，以免散热器表面损坏。

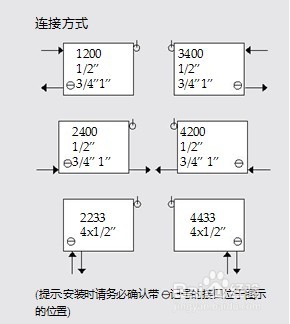

　　注：如2400接口改为1200接口，直接取出散热器内塑料挡板即可，不要动散热器内金属固定环，避免损坏散热器本体。

8、【日常使用、保养、维修的简单常识】

　　A、对散热器清洁时请勿使用任何种类的有机溶剂，可采用日常的洗涤剂，如：肥皂水、洗涤灵等。

　　B、使用中应防止其他物体撞击、划伤散热器，如出现局部小面积的起皮、脱落，应及时用同颜色的起修补，以免出现大面积损坏。

　　C、PN散热器在非采暖季禁止关闭散热器阀门进行满水养护。

　　D、若采暖季节不运行，用户将入户的阀门或散热器上的阀门关断，散热器内的水会在室温低于 0℃时冻结，散热器会冻坏。提醒用户注意防止类似情况发生
