powerdesigner导出Oracle数据库E-R模型图

1、下载powerdesigner软件（破解版）

2、解压后文件打开，点击PowerDesigner15_Evaluation.exe运行软件安装。

安装点击所有选项默认，直接下一步下一步就行。

3、安装完成后，将补丁和破解文件替换到安装路径下的文件。

4、软件安装完毕。

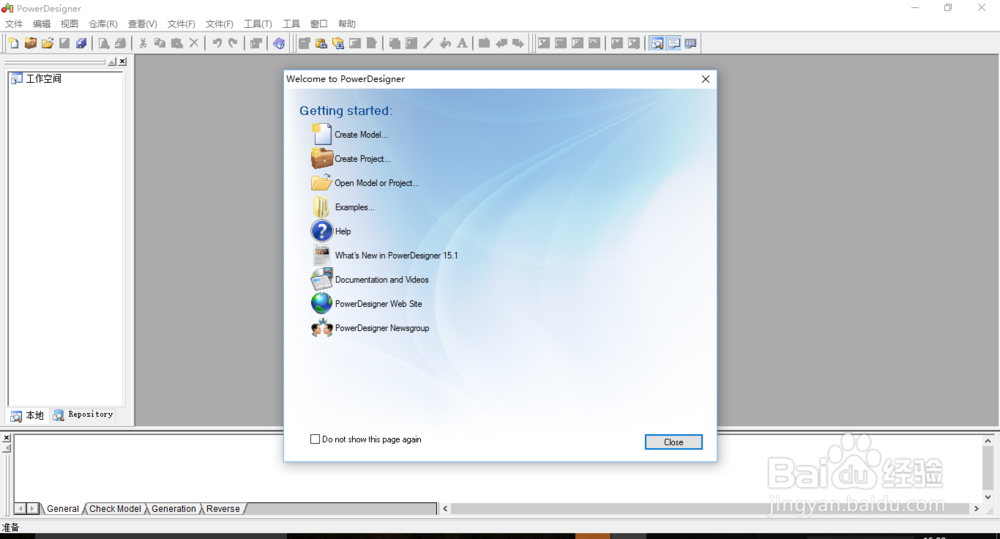

1、打开PowerDesigner软件

2、选择

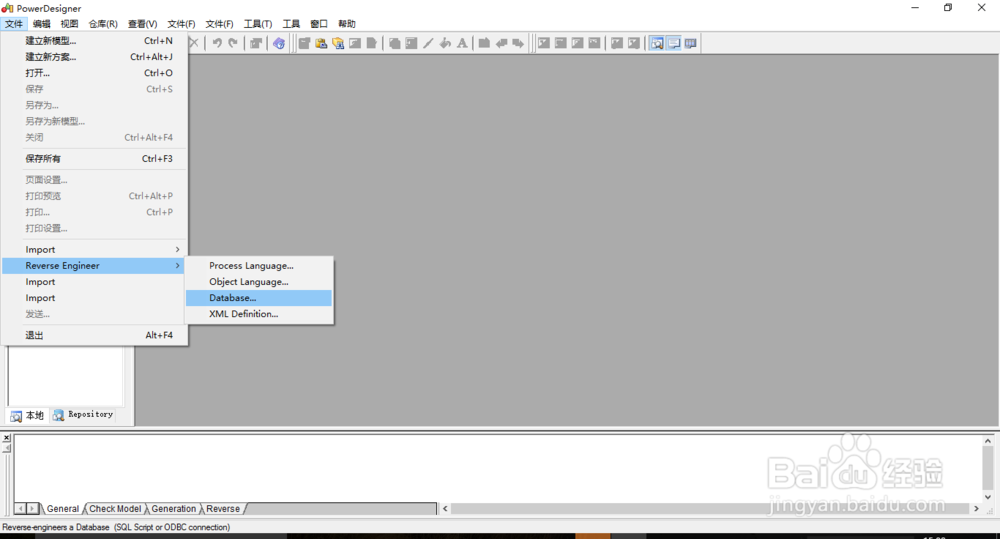

File→Reverse Engineer→Database

3、填写

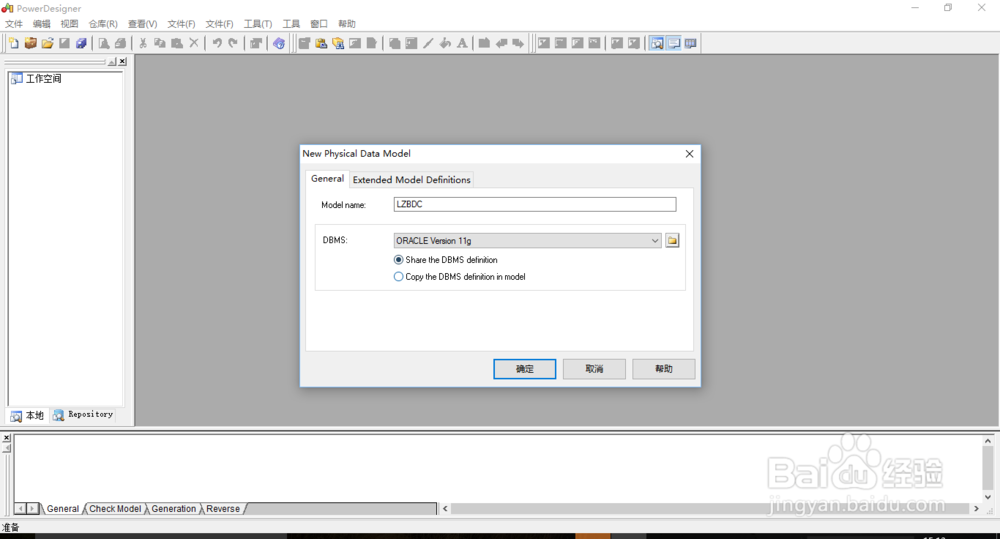

Model name 物理模型名字，可以取一个你喜欢的名字

4、DBMS

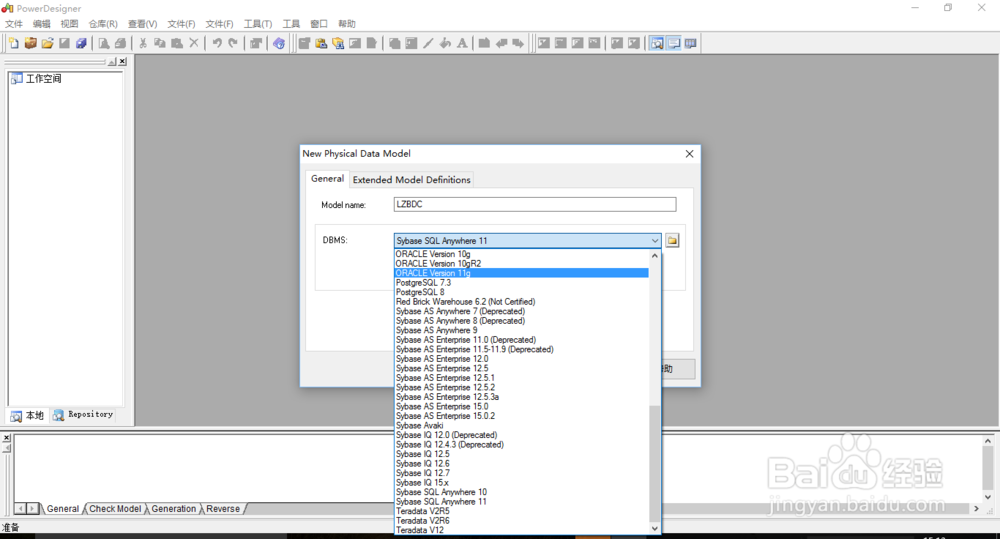

在右边的下拉框中选择你要连接的数据库的版本，我连接的数据库Oracle 11G

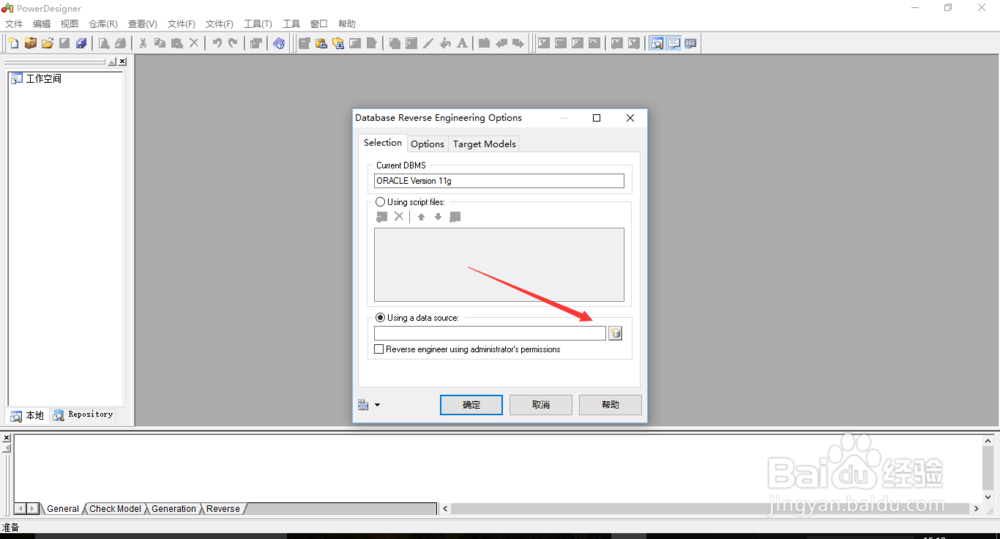

5、点击右边的connect to a data source

6、我这里介绍的连接数据源是第一种，ODBC machine data source,点击configure配置。这是直连数据库的一种方法。其他的大家可以百度看看你我就不详细叙述了。

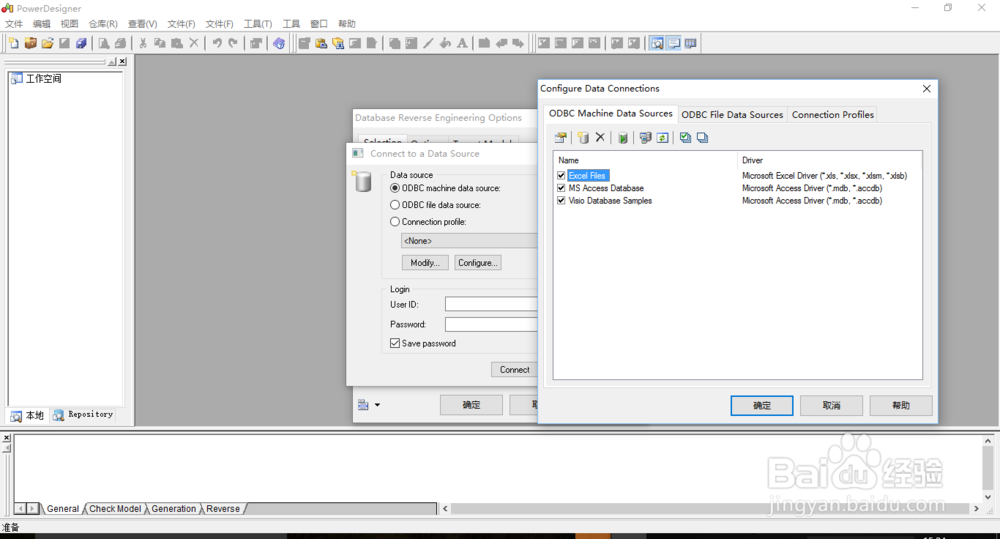

ODBC Machine Data Sources→Add Data source

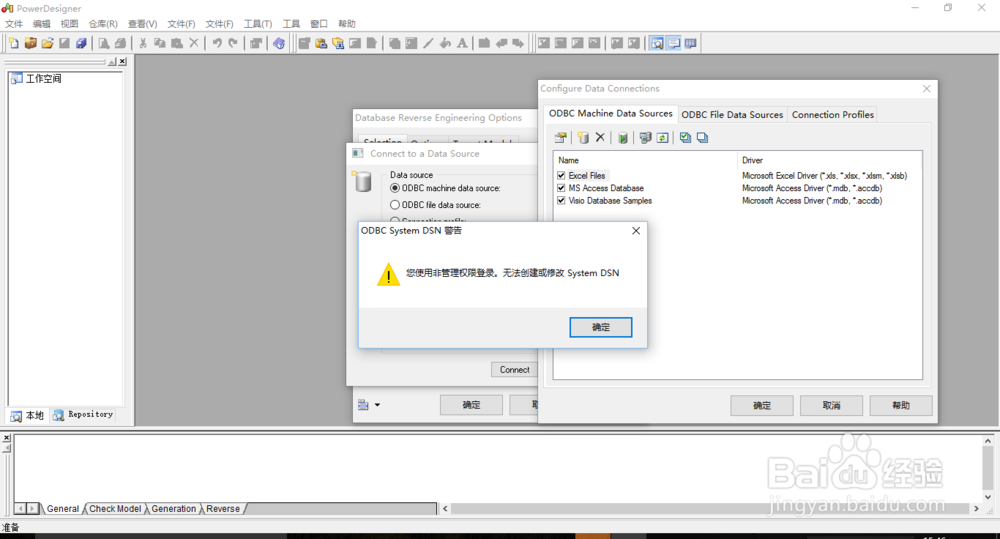

7、如果电脑是win7系统，又不是administrator登录的，你会看到下面的警告。我们忽略就行。

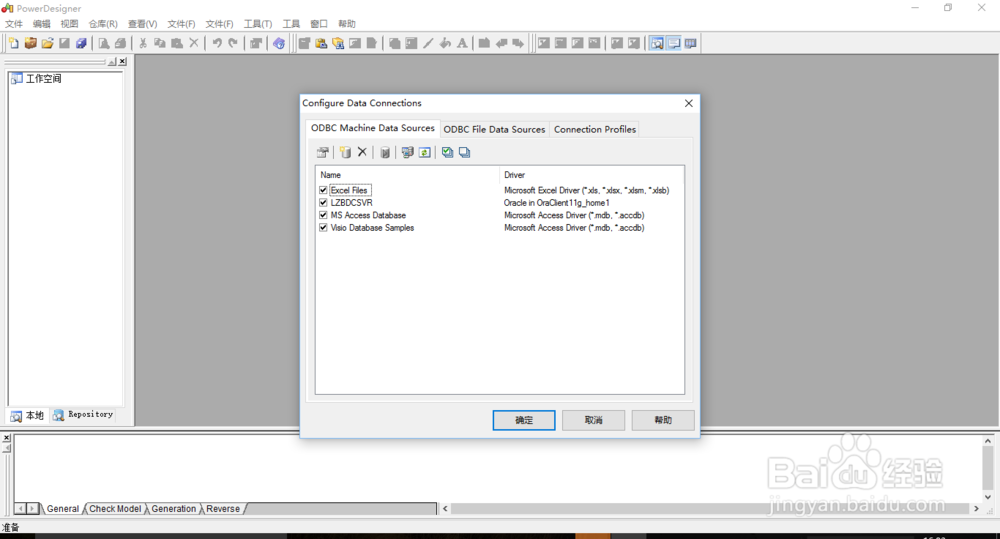

8、添加一个oracle连接名，我们定义为LZBDC

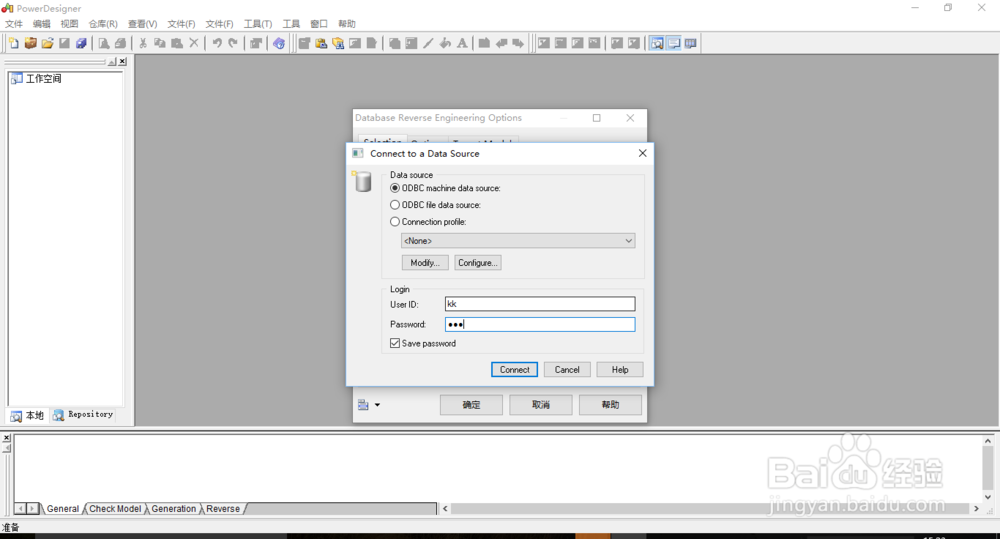

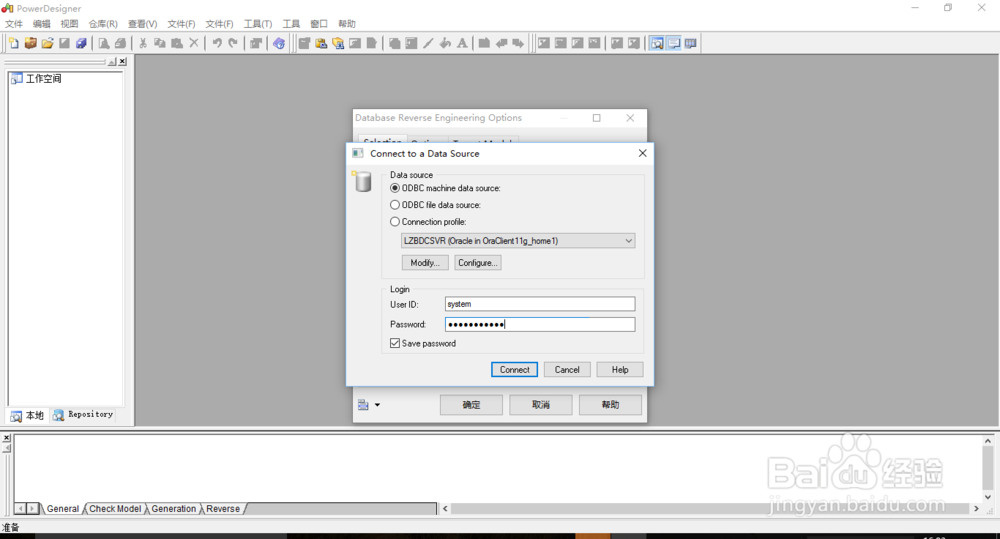

9、输入数据库连接密码，点击connect进行连接。

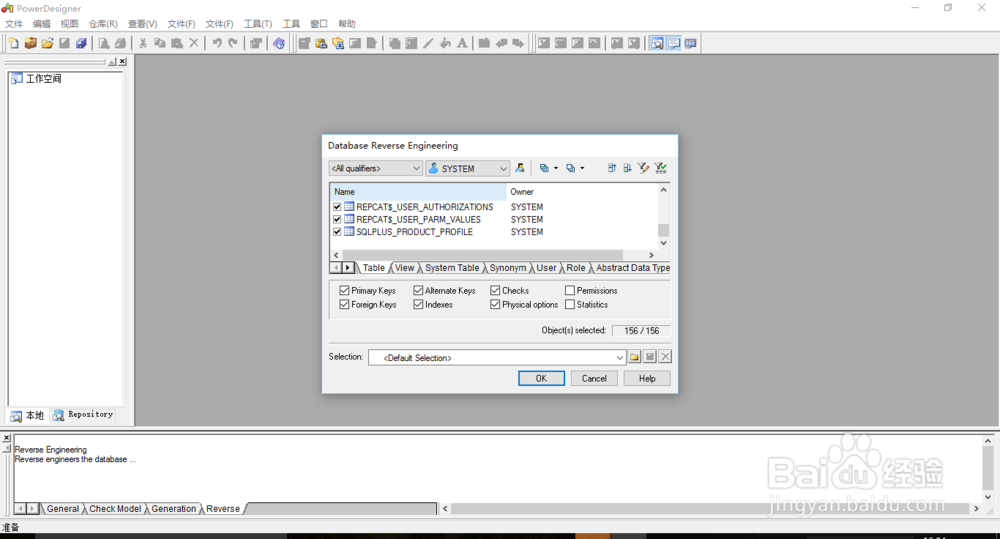

10、点击选择你要的表，导出就行。

11、导出结果文件
