Modbus转HART板卡 - T210

1、摘要:

♦ 为Modbus变送器提供HART功能

♦ 用于内置应用的HART从站OEM模块

♦ 适用于仪器集成，配置简单

♦ 能很容易的适应您的应用

♦ 通讯选项是RS485、RS232 或 CMOS

♦ 可作为一个手持式通讯仪接入回路

♦ T210支持HART 5通用指令和可选惯例指令

♦ T210满足HART 5.8标准

♦ T210支持HART突发模式和多站通讯

♦ 尺寸小巧，50 mm X 50 mm

♦ Flash可编程

2、概述

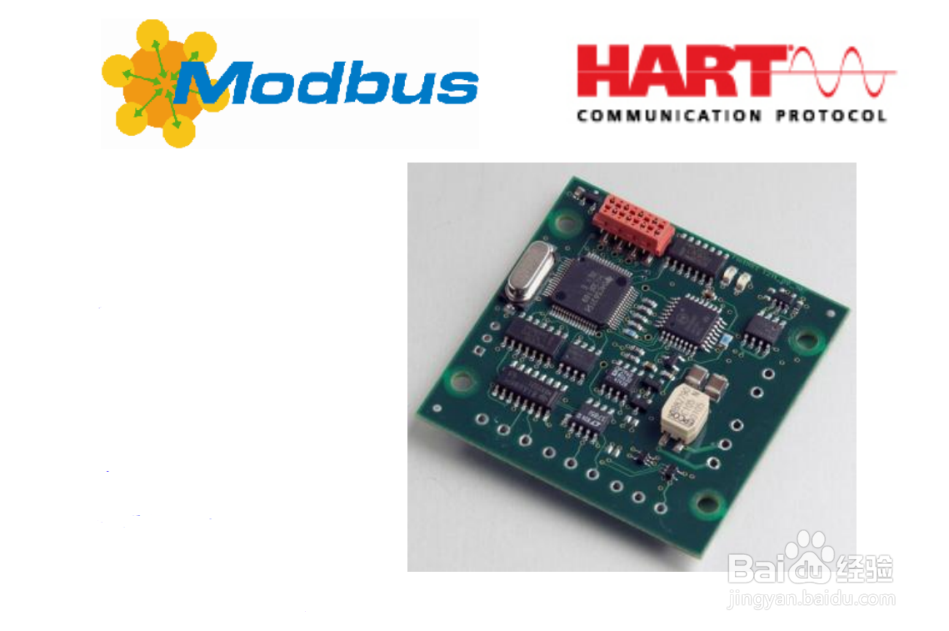

T210是一款OEM板卡，专用于集成到带有Modbus RTU输出的4-20 mA仪表上。它可升级4-20mA仪表到HART。它支持RS 232、RS 485或CMOS UART的仪表接口。

T210在串行线路上通讯支持Modbus协议。它可以从仪表读取最多四个动态变量。Modbus地址、寄存器地址和变量的数据类型均可配置。通过选择工程单位类型，能支持多种多样的仪表型号。使用我们提供的PC软件可以方便的进行配置，从而与仪表对接。

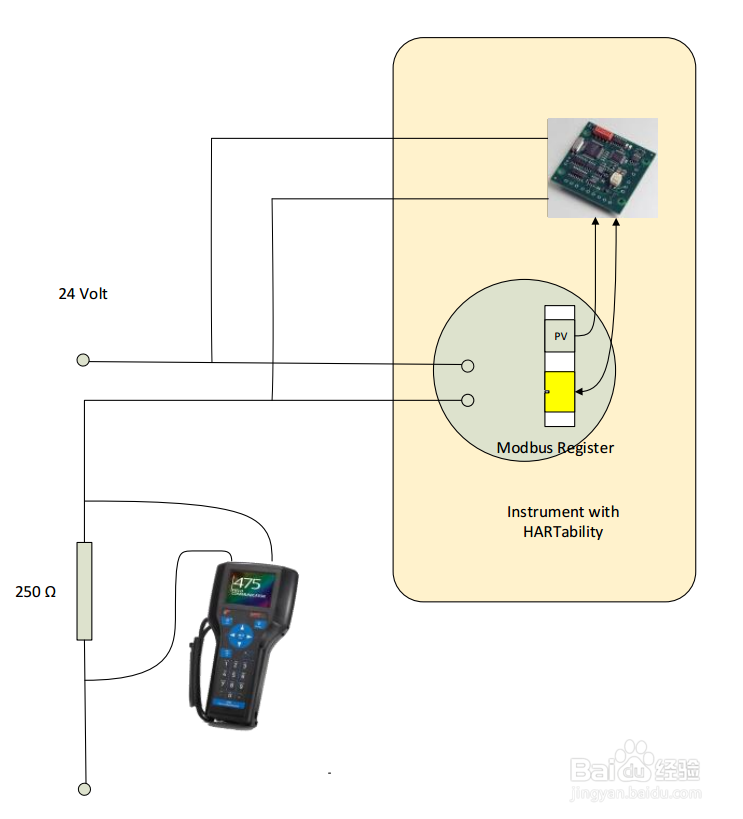

T210不控制环路电流。它连接到现有的4-20Ma回路。

T210支持所有HART通用指令和几个常见惯用指令。如果您需要设备特定指令或其他常见惯用指令，或者您需要校准和参数配置功能，您可以选择T210_C并且让我们的技术支持团队按照您的具体需求来定制模块。这通常是一个很简单的工程任务

3、应用

典型的案例是那些需要升级后才能在HART系统中通讯的Modbus仪表。

♦气体探测器/分析仪

♦定位器和制动器

♦任何智能仪表

4、规格

♦ 机械尺寸       50mm x 50mm

♦ 安装选项       四个3mm螺钉

♦ 工作温度范围   -40℃到+85℃

♦ 输入电压范围   6-30Vdc

♦ 标定供电电流   20 mA(RS232 9.6kb/s)

♦ 标定供电电流   16 mA(RS48 9.6 kb/s)

5、HART指令包括

♦ 所有通用指令

       ♦ 读取变量

       ♦ 读写标签名称

       ♦ 读取范围值和传感器限值

       ♦ 读写用户信息和数据

♦ 常见应用指令

       ♦ 选择工程单位

       ♦ 突发模式控制

       用于工厂配置的设备特定指令包含在内。要对这些指令进行操作，您需要我们提供的HART主站程序，SW01。也有用于设定地址、序列码和传感器限制的指令

6、Modbus支持

T210支持下列的Modbus功能代码：

    ♦ 功能码3：读取保持寄存器

    ♦ 功能码4：读取输入寄存器（仅用于动态变量）

    ♦ 功能码16：预设多寄存器

Modbus通讯参数

    ♦ 波特率：2400/4800/9600
