热继电器的接线图最好是实际的接线图

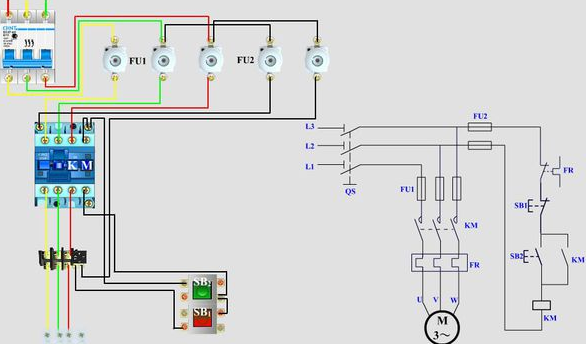

热继电器的接线图，如图所示：
接触器的主接点与热继电器的主接点相连，热继辅助接点可与继电器的辅助接点串连或直接接在控制回路电源当中起到保护主回路的作用。就拿三相接触器和三相热继电器来说继电器的三个主接线接到三相接触器的下端出口。
通常热继电器接在接触器的下面，即主回路是断路器--接触器--热继电器，热继电器的常闭辅助接点串联在接触器线圈回路，以便在热继电器动作时断开接触器。
拓展资料
热继电器的工作原理是电流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。
参考资料：百度百科-热继电器
