HART转Profibus DP网关 - T501

1、概述

 •  DIN导轨安装式模块

 •  Profibus DP设备

 •  Profibus PA 配置文件 3.0

 •  可连接任何HART变送器

 •  支持Profibus DP V1服务

 •  支持改变地址功能

 •  可选总线终端

 •  最多支持4个HART仪表

 •  每个仪表一个动态变量（主变量）

 •  全面即插即用

 •  HART主站 - Profibus dp从站

 •  自动波特率探测

 •  可插螺钉端子，使电缆终端安全易用

2、简介

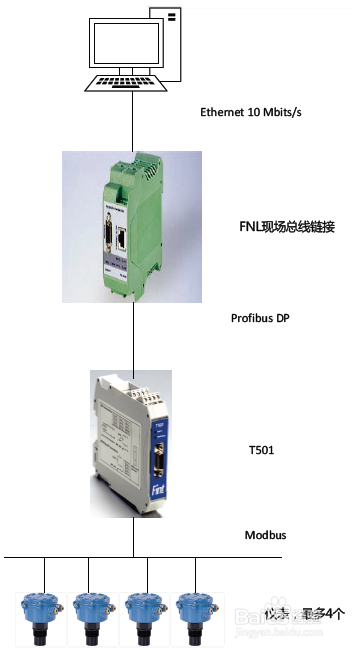

T501是一款DIN导轨安装式模块，最多可把4个HART变送器连接到Profibus DP网络。支持灌电流和拉电流HART变送器。

T501在通电时会自动探测已连接的多站HART仪表。无需配置。

HART仪表必须预先配置才能适用于多站，并且要在1-16的范围中给定地址。T501在通电时会自动和HART变送器建立连接。当探测到HART仪表时，关键参数从仪表上被读取，并且在PROFIBUS端可见。T501会从HART变送器读取单位代码、传感器极限和范围值。这些数值适用于二级DP V1主站上的Profibus 总线。

T501支持Profibus PA profile 3.0。T501支持4个AI功能块，每个仪表一个。

通过配置T501，可从一个仪表上读取4个动态变量。后面的应用会需要使用配置工具或者从我们这里订购预配置。

T501有一个独立的24V输入，可以用来为HART仪表供电。

HART对通用指令的支持是有限的。T501不支持通过PROFIBUS配置HART变送器。

T501为每个HART变送器生成一个测量变量（包括一个状态变量，用于指示测量质量）。主变量（PV）会被不断读取和刷新。

T501支持报警标识和低通滤波。用户可用标准配置工具设置四个报警等级和衰减值。

3、规格

 •  机械尺寸                       114.5mm x 99mm

 •  安装方式                       DIN导轨

 •  模块宽度                        22.5mm

 •  支持的Profibus波特率  9.6 kbit/s至12 Mbits/s

 •  工作温度范围                   -40℃到+85℃
