继电保护测试仪手把手教学

1、选择输出通道和开入量

2、设定输出参数

设置输出相为直流或交流基波 ～ 20次谐波：

3、在菜单“试验操作”—>“试验设置”中可进入试验设置对话框。

1、用测试导线将测试装置的IA、IB、IC、IN与保护装置相对应的端子相连接，开入量TA、TN接在保护装置的相应端口。

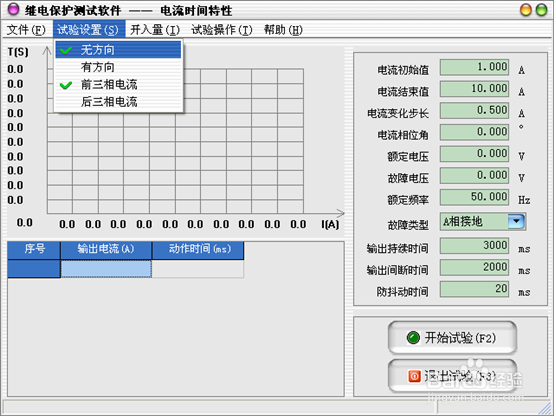

2、在菜单“试验设置”中选择“无方向”，其余参数同上图。

3、点击“开始试验”，试验完成后，曲线图和试验报告保存在同一目录下，曲线图为一BMP格式文件。

1、用测试导线将测试装置的UA、UB、UC、UN与保护装置相对应的端子相连接，开入量TA、TN接在保护装置的相应端口。

2、设置试验参数同下图。

3、点击“开始试验”，试验完成后，曲线图和试验报告保存在同一目录下，曲线图为一BMP格式文件。
