如何正确地安装气体罗茨流量计

1、气体罗茨流量计的安装方式

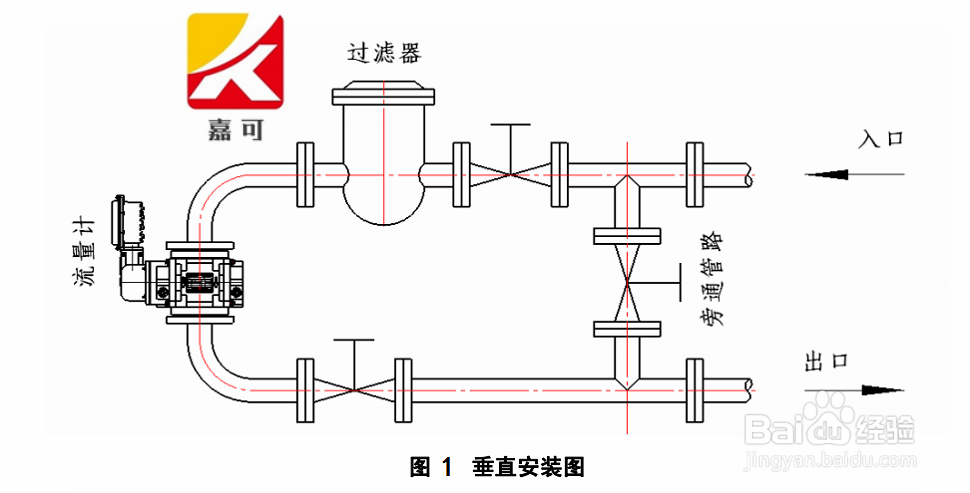

a、垂直安装(见图1)：当垂直安装时，气体进口端须在上方，气流由上向下流动，即上进下出。本公司建议用户尽可能采用垂直安装方式，这样安装有助于转子对脏物的自洁能力。

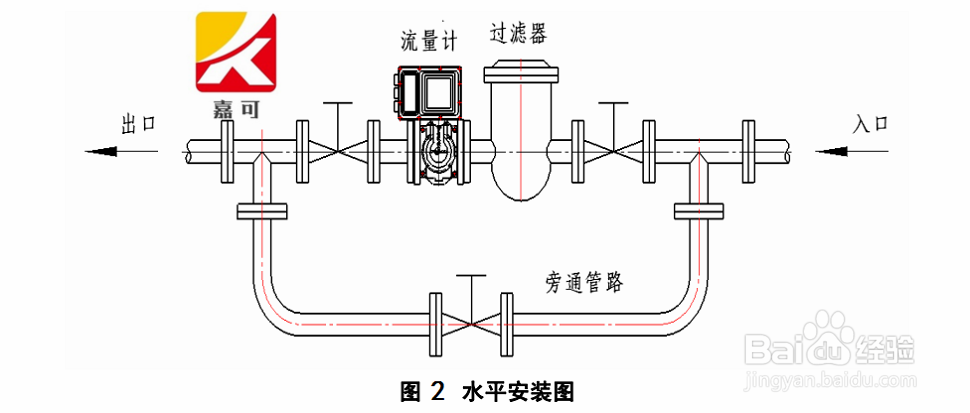

b、水平安装(见图2)：水平安装时，流量计进出口端轴线应不低于管道轴线，以防止气体中的杂质滞留在流量计内，影响正常运转。同时应使流量计法兰与过滤器法兰直接对接。

c、关于流向：现场安装时，应按流量计箭头指示流向安装。

d、无论垂直安装或水平安装，都必须使传感器内的转子轴处于水平位置。

2、气体罗茨流量计的安装

a) 流量计周围不得有强外磁场干扰和强烈的机械振动。安装前应根据使用要求审核使用环境条件。

b) 应正确吊装流量计，吊装设备的安全载荷及防护措施应符合有关规定。严禁在流量积算仪处用绳拴结起吊仪表。

c) 流量计上游须安装相应规格且合格的过滤器并定期清洗。实践证明，安装合适的过滤器，是流量计减少故障和延长使用寿命的有效途径。为了便于维护，过滤器应配有差压计。

d) 室外安装流量计时，上部应有遮盖物以防雨水浸蚀和烈日曝晒而影响流量计使用寿命，安装场所应有足够的检查和维修空间。

e) 为不影响流体正常输送，可安装旁通管路。在正常使用时必须紧闭旁通管道阀门。

f) 流量计应与管道同轴安装，并防止密封垫片和黄油进入管道内腔。

g) 防爆场所安装时，流量计必须接地可靠，但不得与强电系统共用地线；在管道安装或检修时，不允许电焊系统的地线与流量计搭接。在任何情况下，用户不得自行更改防爆系统电路元器件型号和规格、连接方式以及任意改动各引线接口，引入电缆的外径为φ8mm～φ8.5mm，同时多余的引入孔应用堵塞封堵，应严格按照 GB3836.1～2 的有关要求进行操作；要打开流量积算仪前盖时，必须先断开外接电源。

h) 流量计投入运行时，应缓慢开启阀门，逐步增加流速，以免瞬间气流过强冲击而损坏传感器内的转子。

3、气体罗茨流量计的安装注意事项

a) 安装流量计和测量管道时，应使管道应力引起的流量计变形为最小。

b) 务必确保工艺管道与流量计的连接同轴。

c) 防止垫圈或焊缝突入到管道内。

d) 该产品为防爆产品，安装维修时应按有关防爆要求执行。

e) 安装后运行前，必须加润滑油。

f) 安装流量计时，严禁在流量计出入口法兰处直接进行电焊，以免损坏流量计内部零件。

g) 进行密封试压时，应注意流量计压力传感器所能承受的最高压力，以免损坏流量计压力传感器。
