SolidWorks如何画出滚轮传送带

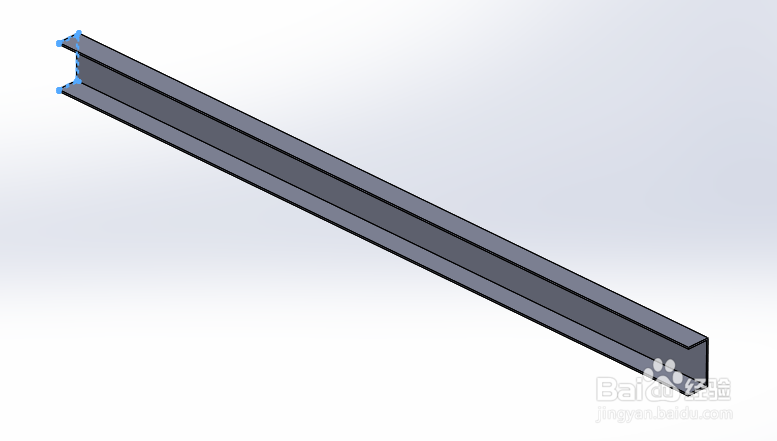

1、先通过拉伸功能，获得如下主支架的图形。

2、通过圆角功能，让主支架看起来更顺滑。

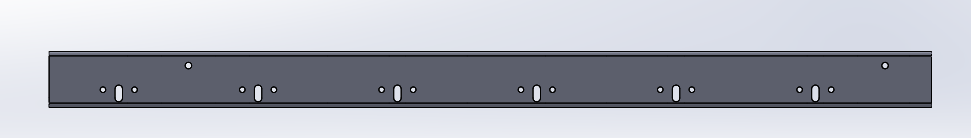

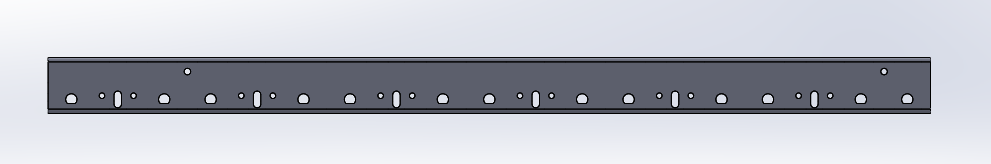

3、拉伸切除功能，画出孔洞，并阵列。

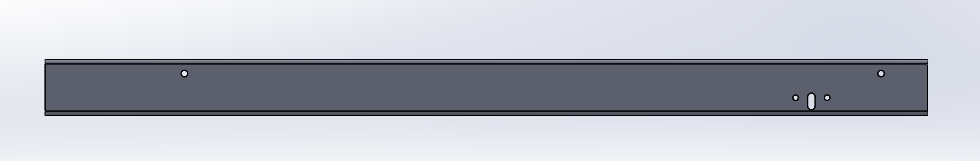

4、拉伸切除功能，画出孔洞，并阵列。

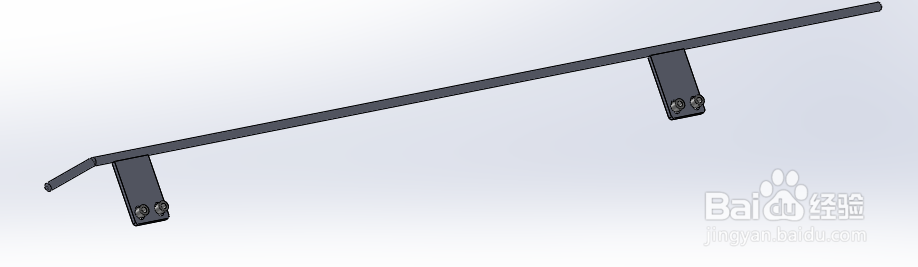

5、主支架完成后，我们画出导向轨。

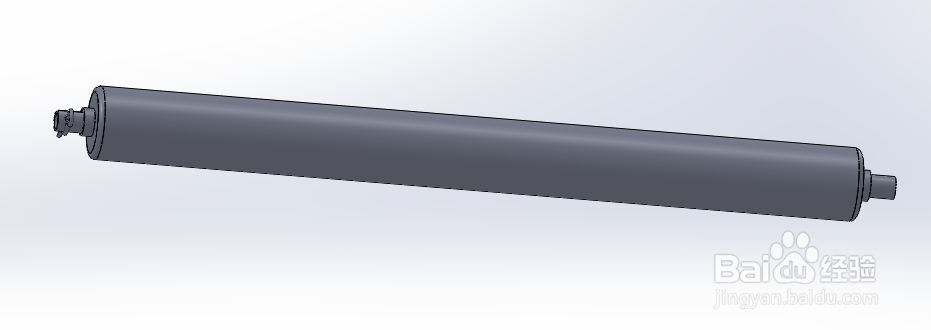

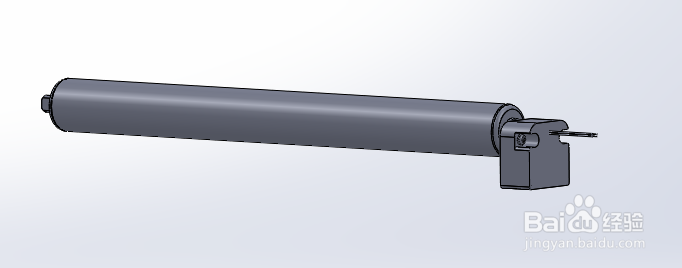

6、然后画出滚筒A

7、再画出滚筒B

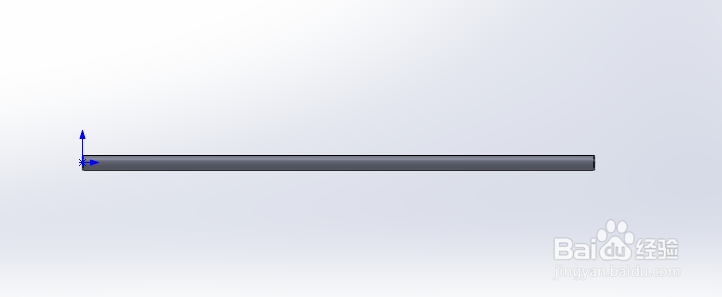

8、画出连接杆。

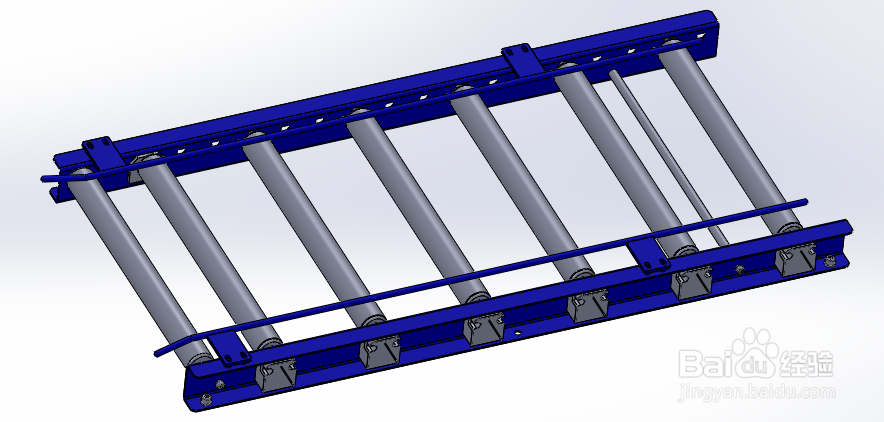

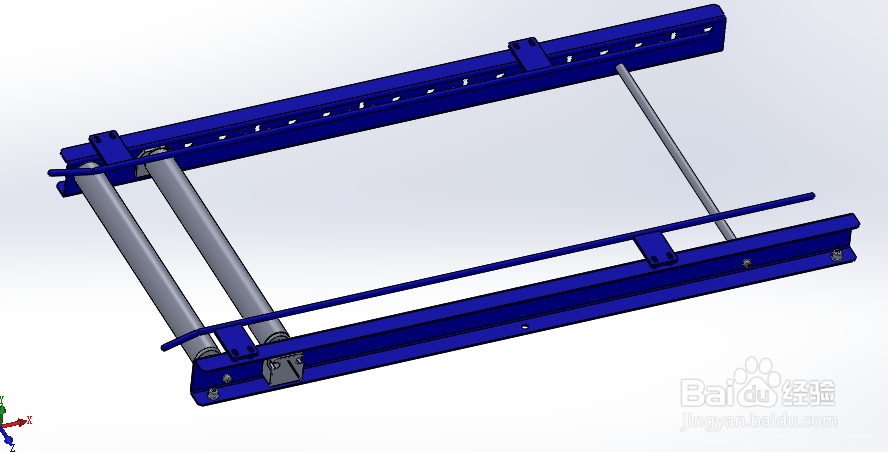

9、然后将所有画出的图形，如图所示的组合到一个装配体内。

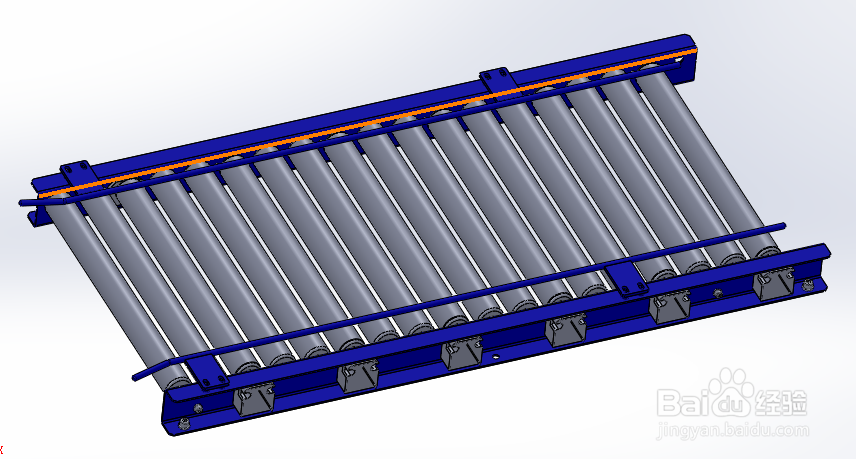

10、阵列滚筒A

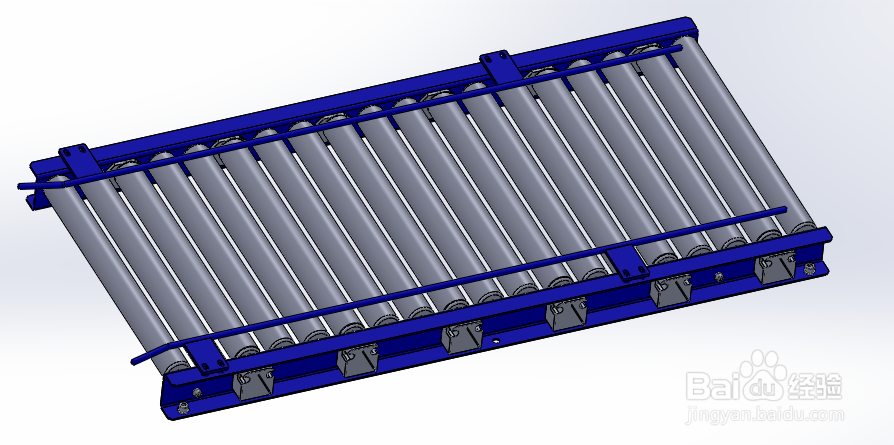

11、阵列滚筒B

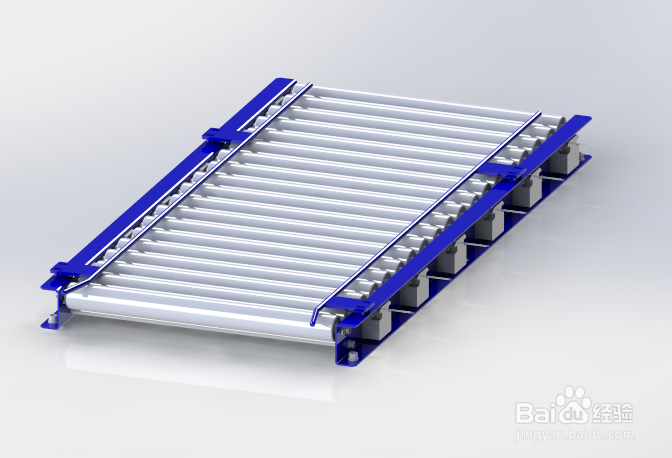

12、大功告成。

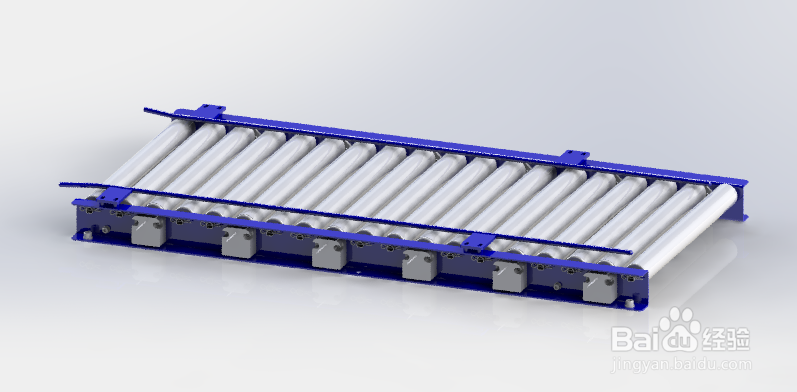

13、还有渲染。
