触摸屏TK6071IP穿透监视PLC程序设置方法
1、首先先连接触摸屏和三菱板式PLC，保证触摸屏和PLC能正常通讯。
看下经验引用，之前本人写过威纶通触摸屏与三菱板式PLC通讯的设置方法及接线：
2、触摸屏的COM口上接线引出2根线接到232转485无源双向转换器上。接线线序见下图：
威纶通触摸屏COM口： 232转485无源双向转换器：
2：DATA+ ———————————————— 1：T/R+
1：DATA- ———————————————— 2：T/R-
（介绍下威纶通TK6071IP这个型号的COM口的线序，虽然只有1个COM口，但是这个COM口有三种接线方法，不用的通讯方式可以使用不同的接线方法。例如用232通讯就接5、6、7、8、9或者5、6、9；如果用485 4线制就接1、2、3、4；如果用485 2线制就接1、2。端子的功能定义下面图片上标明了）
3、然后将232转485无源双向转换器与USB转COM口通讯电缆的COM口连接起来。
整体硬件接线见下图：
A：三菱板式PLC的232口引出3根线与威纶通COM口5、6、9连接，
B：威纶通COM口1、2引出2根线与232转485无源双向转换器连接；
C：232转485无源双向转换器与USB转COM口通讯电缆的COM口连接；
D：USB转COM口通讯电缆的USB口与笔记本的USB口连接。

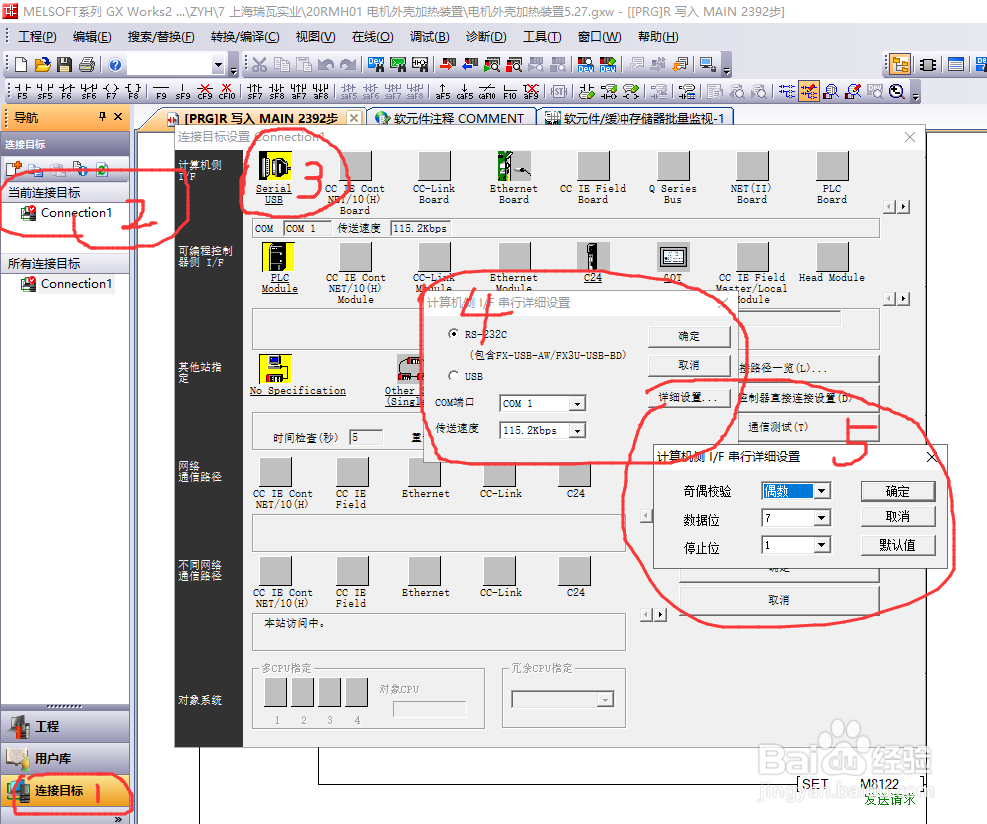

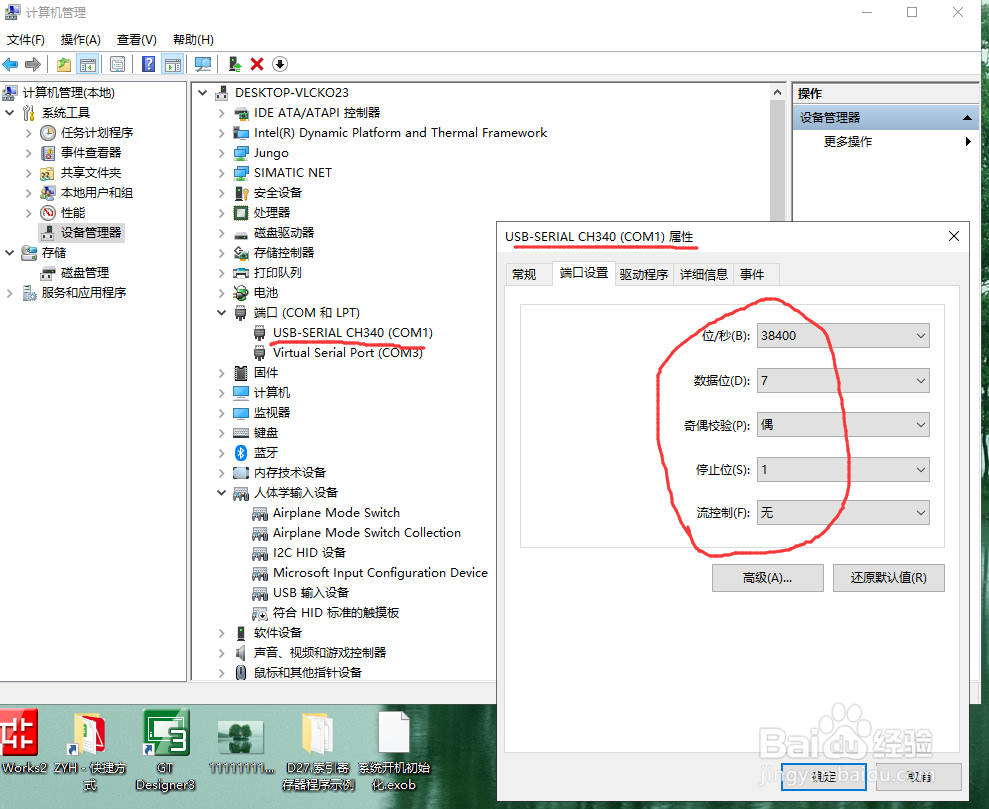

1、接下来就是软件设置了。首先笔记本硬件设备管理器里把COM口的通讯参数设置一下，三菱编程软件里面连接目标的通讯参数也设置一下，见下图：

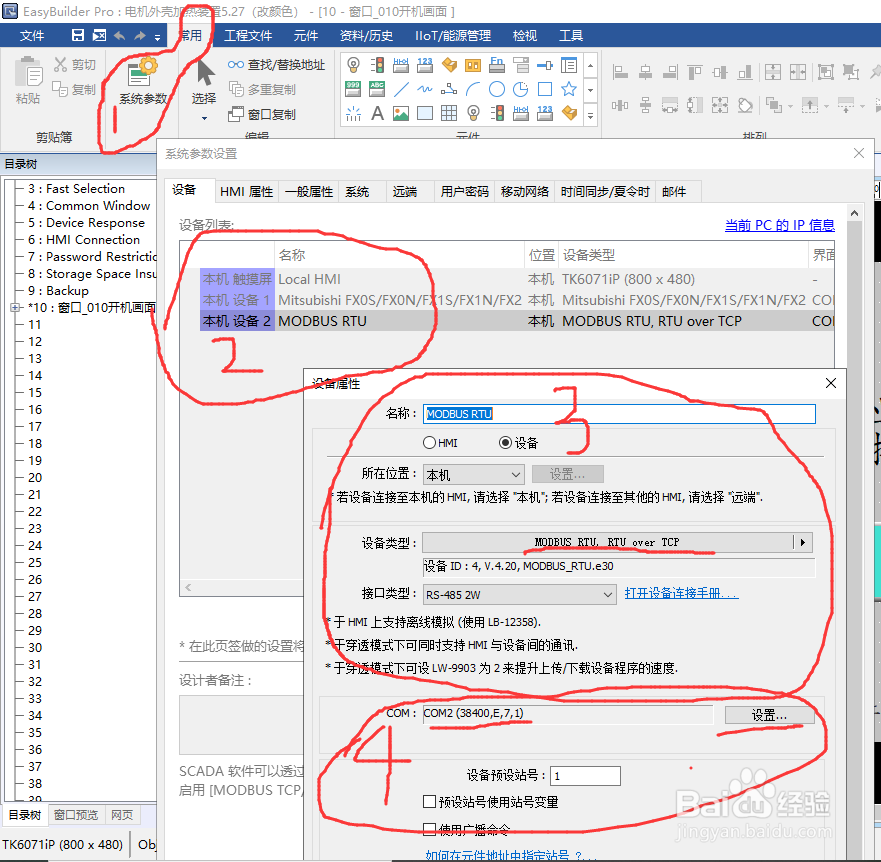

2、威纶通触摸屏软件EasyBuilder Pro里面也需要设置，需要在系统参数里面添加一个MODBUS RTU的设备。具体设置内容见下图：

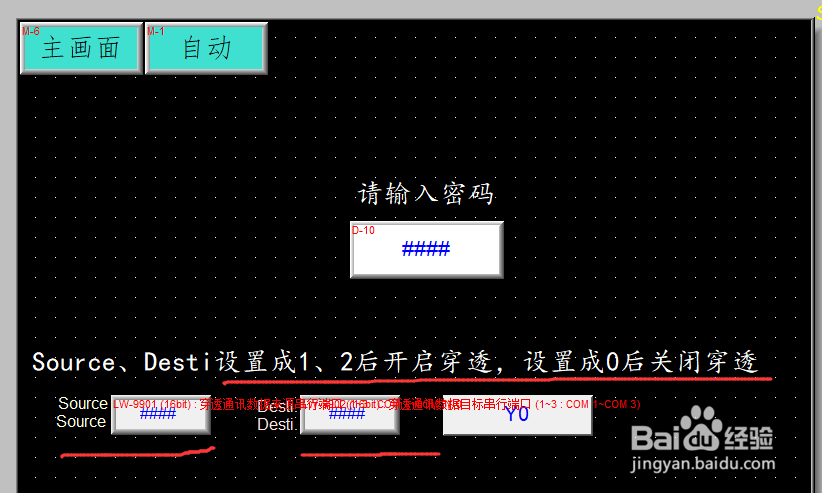

3、最后在触摸屏画面上添加2个数值输入：LW9001和LW9002。SLW9001和LW9002设置成1、2后开启穿透，都设置成0后关闭穿透。见下图：

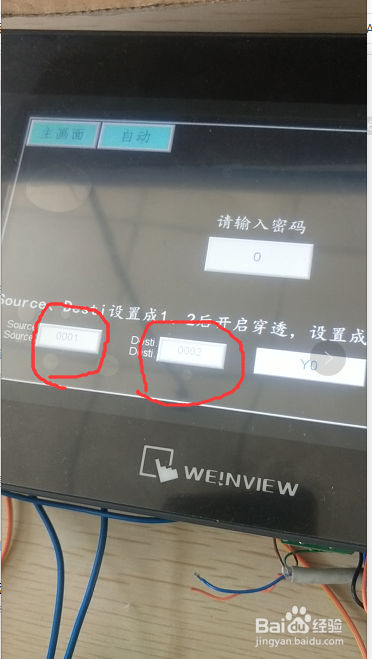

1、在触摸屏画面上把LW9001和LW9002设定成1和2。见图片：

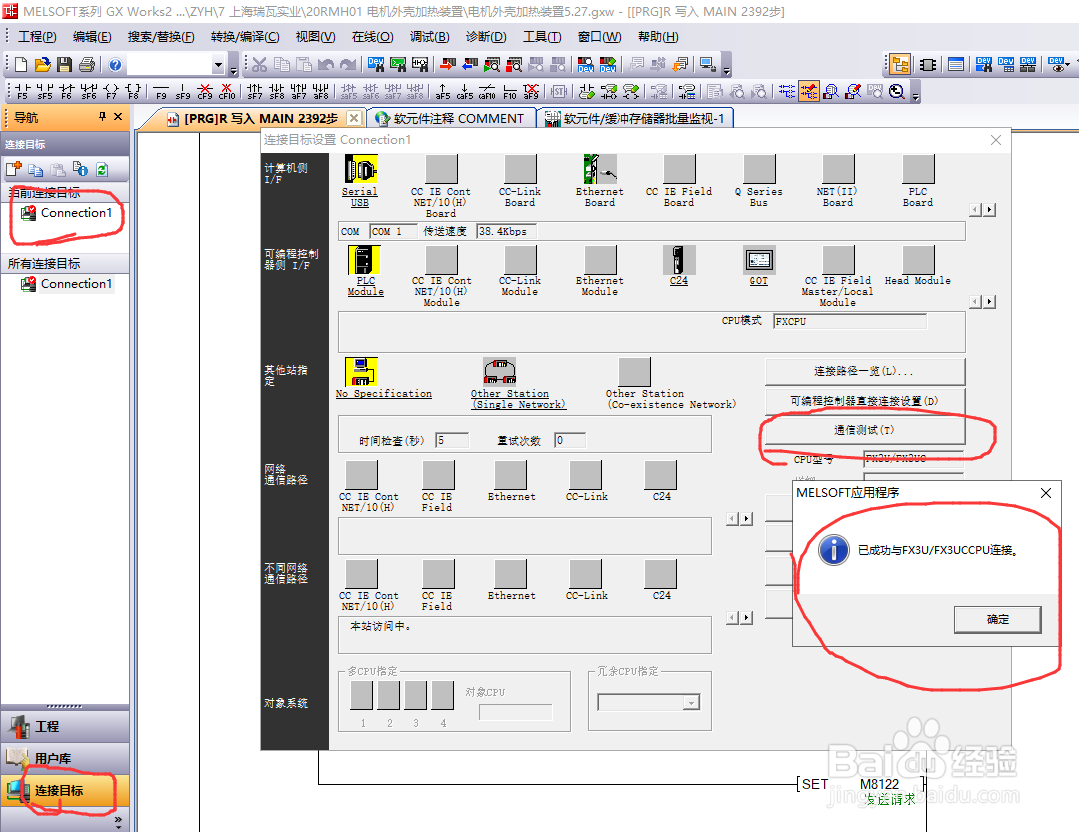

2、最后打开三菱软件，通讯测试一下： OK，连接成功！
