如何使用solidworks 完成装配体

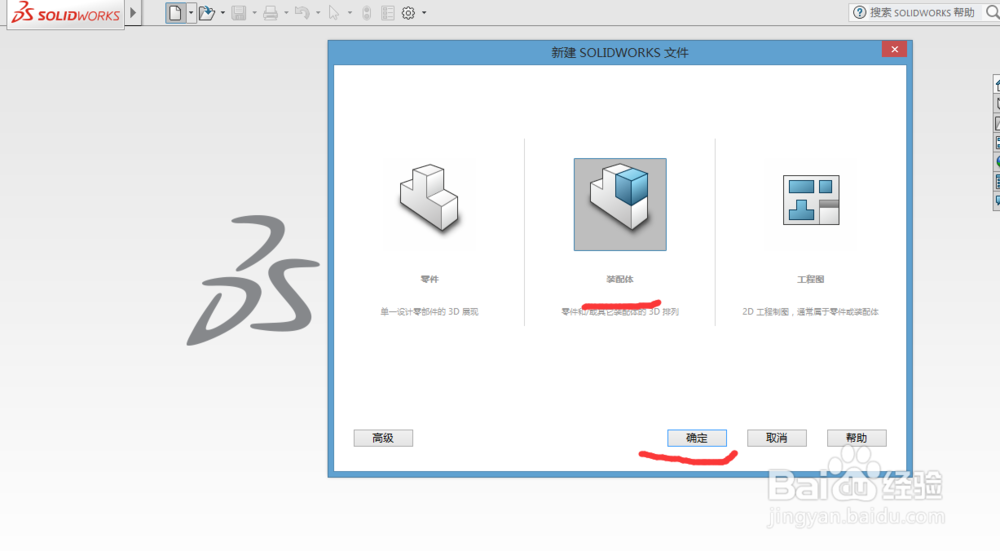

1、打开solidworks  ，我用的是16版的。  新建一个  装配体

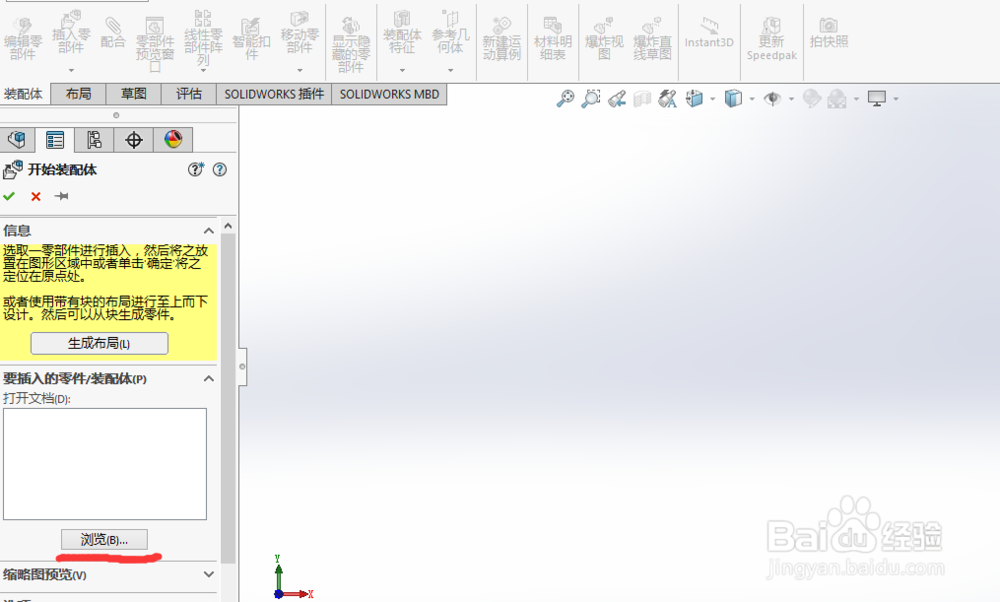

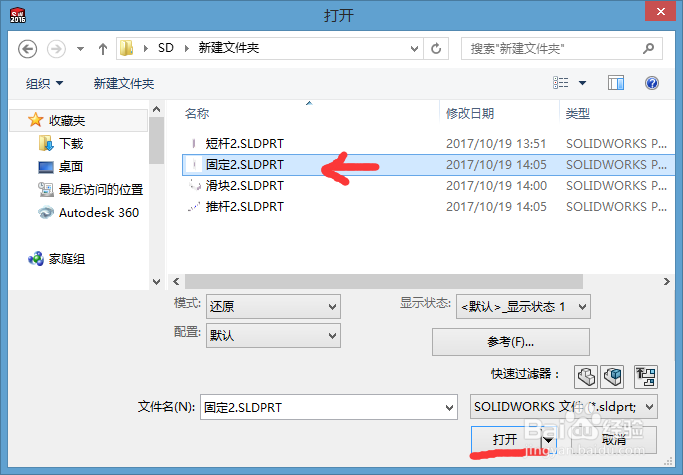

2、点击浏览，找到要所画好的零件（用作固定零件，在装配中就相当于坐标系）。

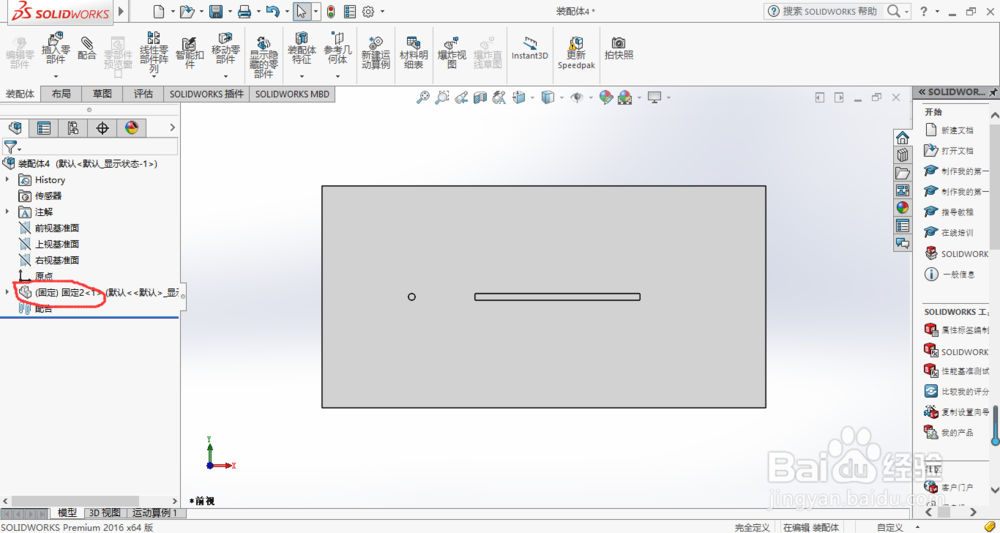

打开后，左键空白处，就可以放入固定零件。

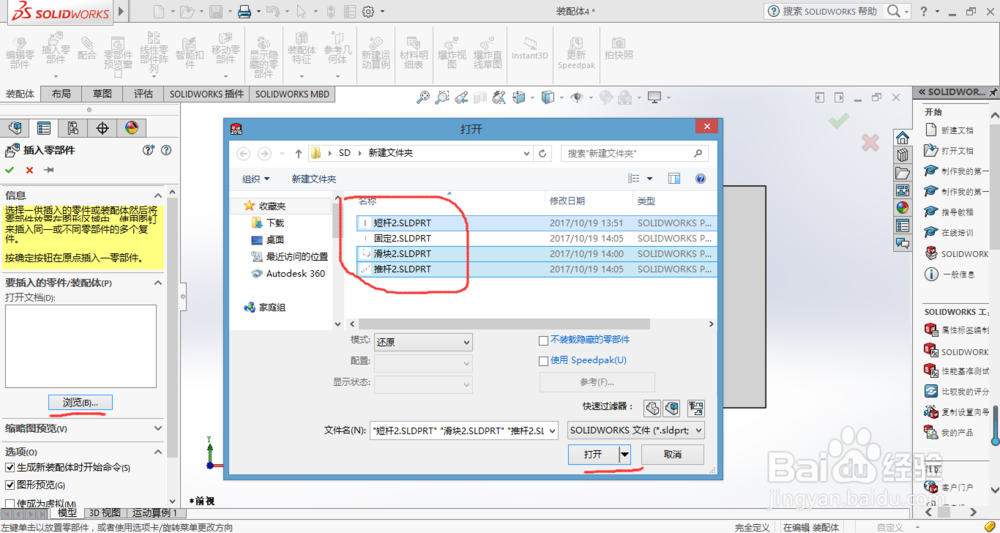

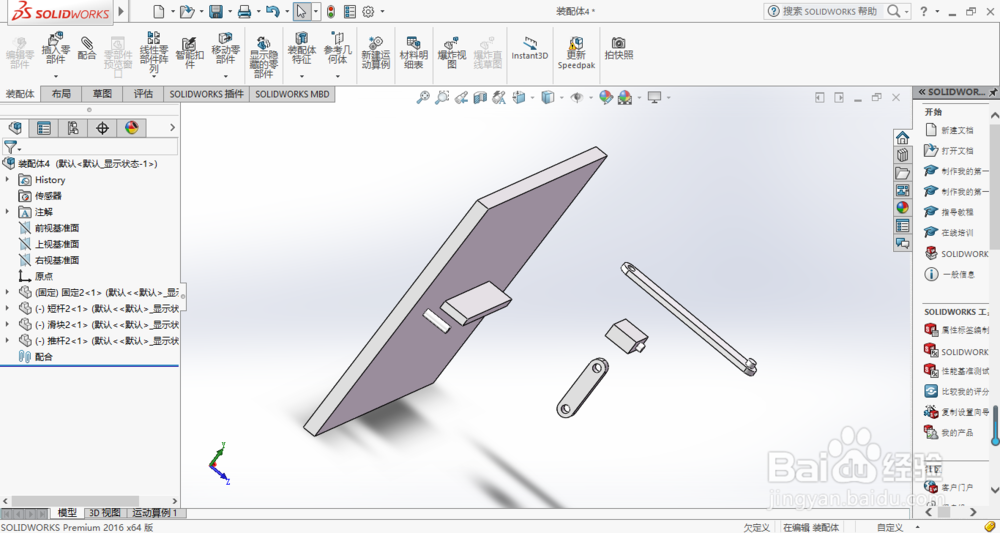

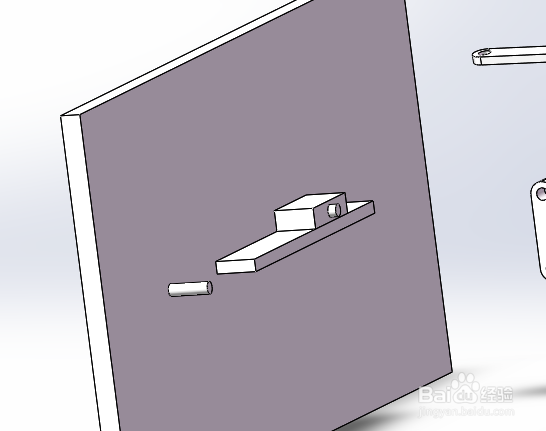

3、下面，插入其他零件（也可以插入其他装配体）。点击左上方的“插入零部件”， 浏览，选择零件，打开。     就跟上一步一样，点击左键将零件放入。

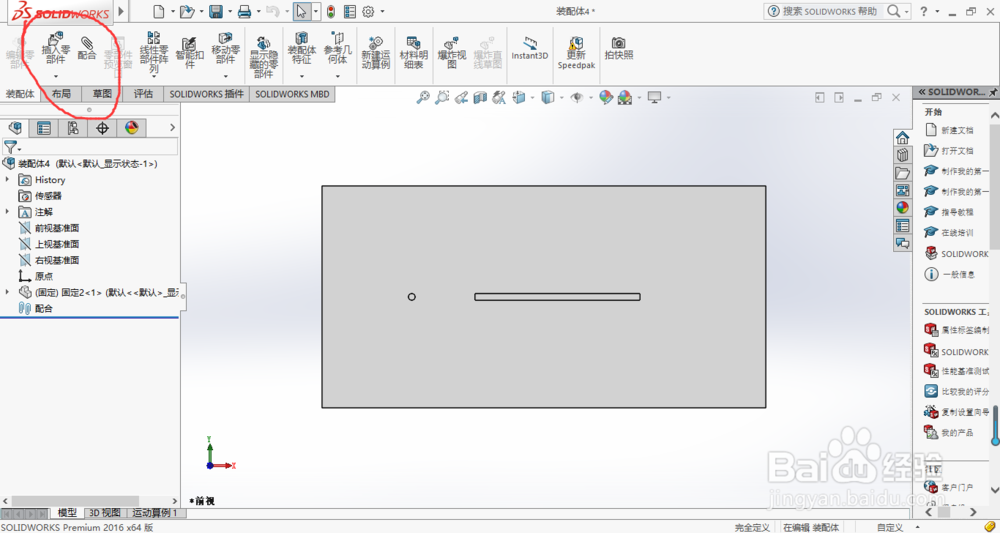

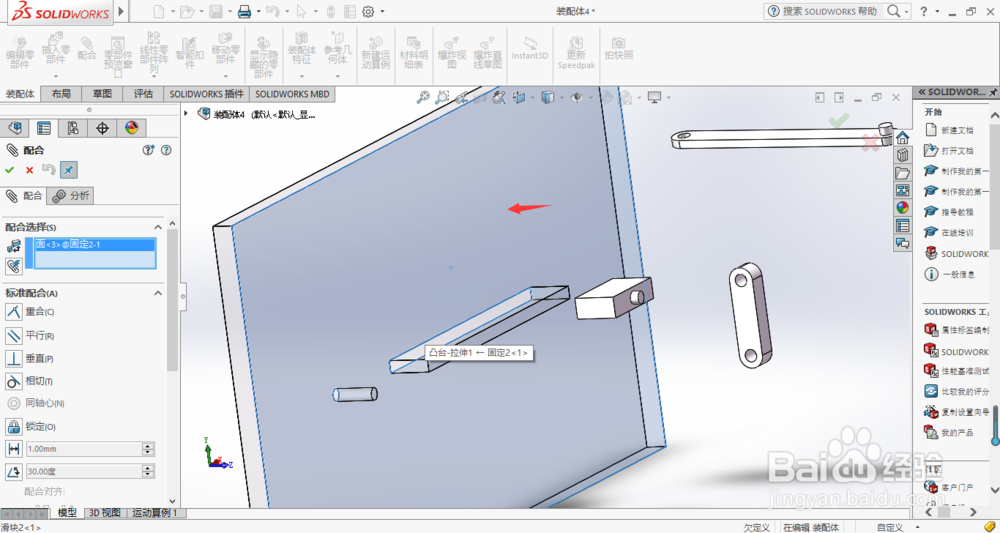

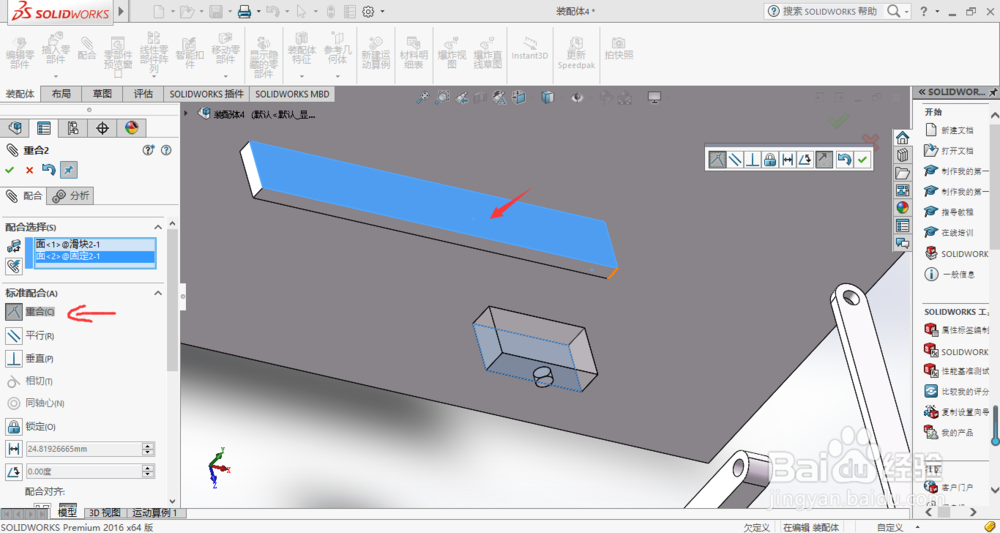

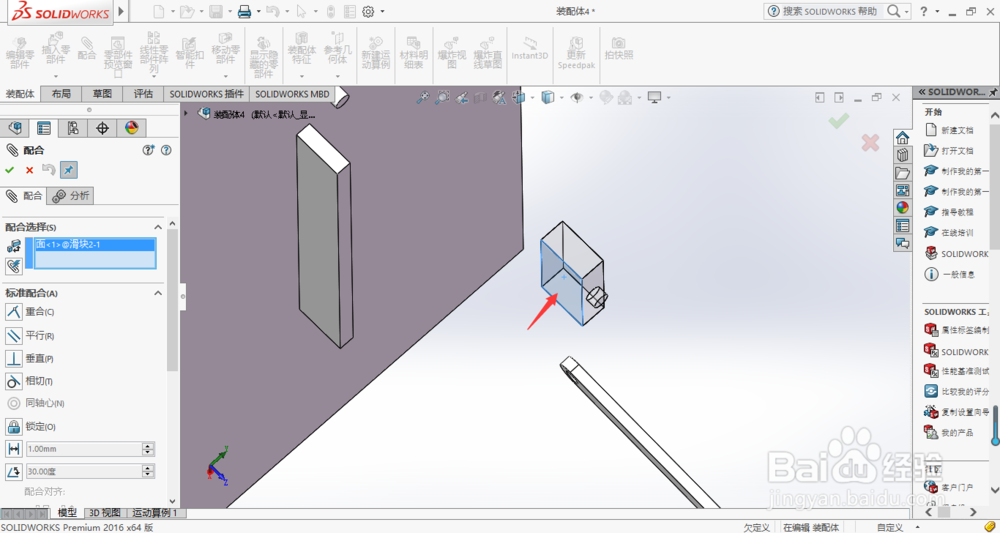

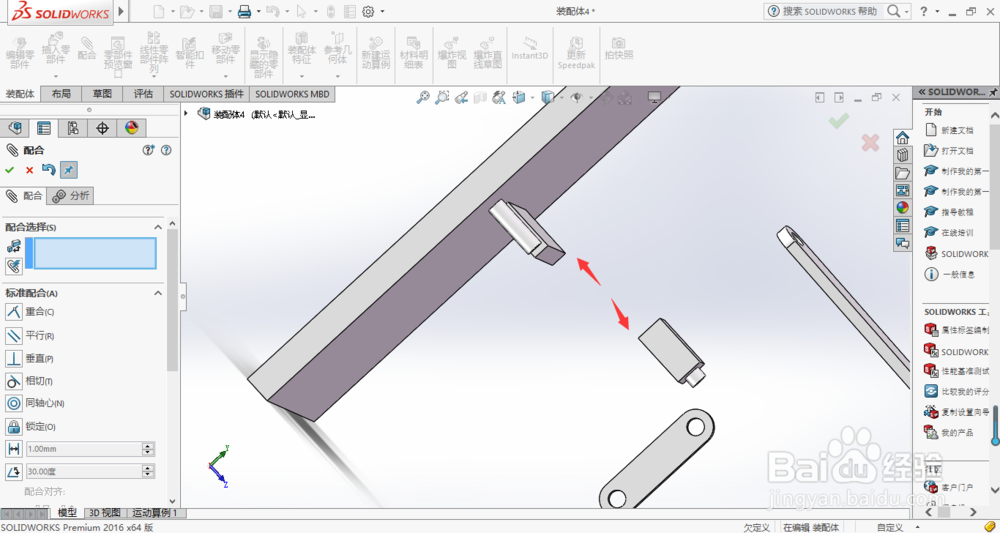

4、下面开始装配。  选择左上角的“配合”。左侧弹出窗口，就如同画零件图时选择位置关系一样，先选择两个面（也可以是其他的），在选择配合关系（重合，平行等）。点击图中所标记的对号，就可以确定配合关系了。  如图中我所选择的两个面，选择重合关系，发现他们处于同一水平面了。  我再选择滑块的侧面和固定件的板面，重合。就将滑块与固定件的配合关系完全确定了。

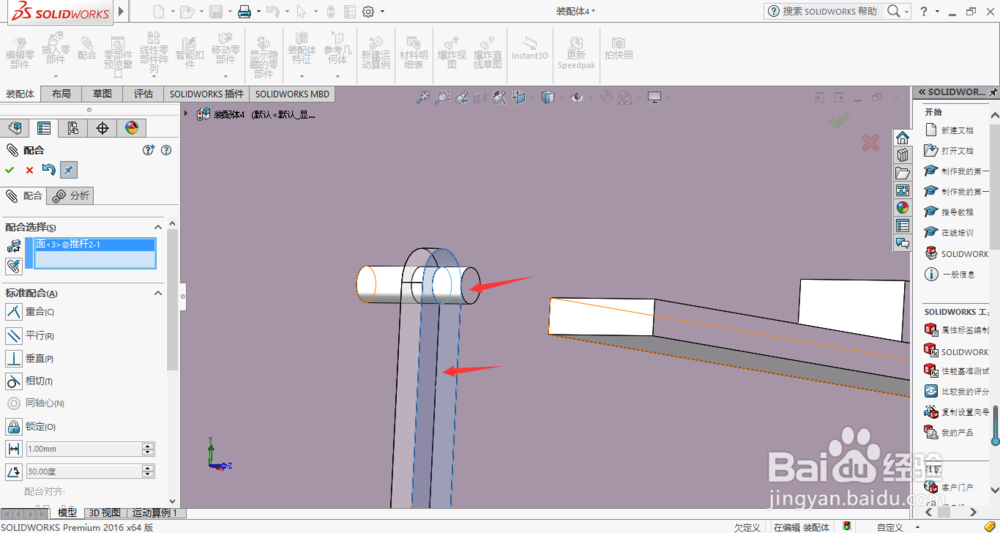

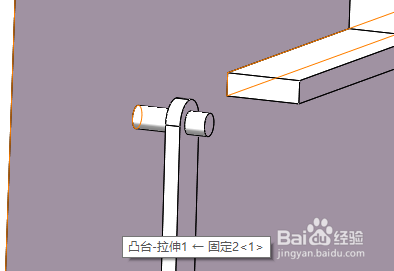

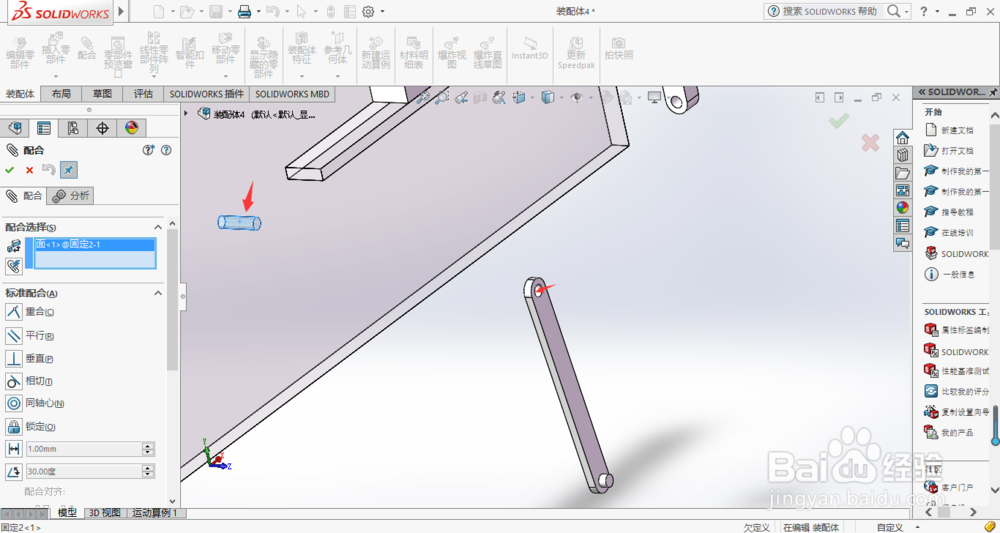

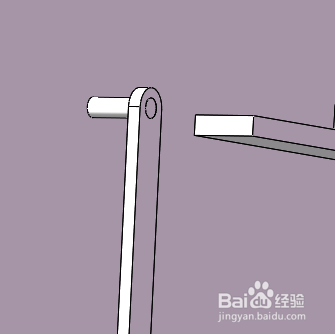

5、同样的，我们来做轴孔的配合。选择  轴的外圆柱面和孔的内圆柱面（一定是圆柱面与圆柱面，不要选成边线）。选择  ”同轴心“配合。点对号  ，   在选择轴的断面与连杆的侧面， 重合配合。  孔轴装配完成。

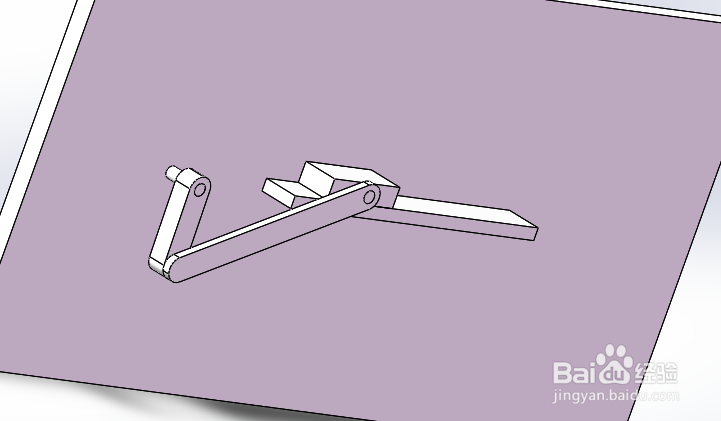

6、再将其他的零部件依次进行配合。  最后完成装配体。
