ProE5.0基本功能介绍：[5]机械设计之开口挡圈

1、新建文件

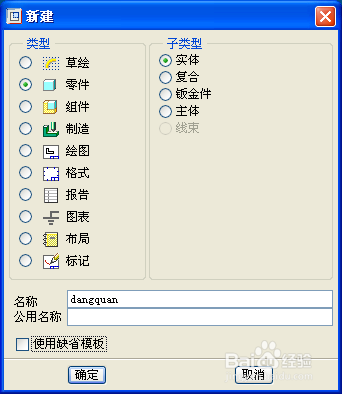

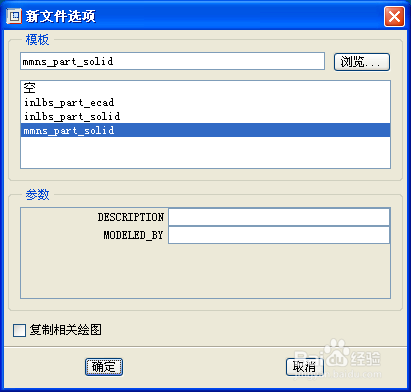

单击“文件”工具栏中的“新建”按钮，弹出“新建”对话框，在类型中选择“零件”→“实体”，命名为“dangquan”，后续选项为系统默认即可。如图

2、��建拉伸实体

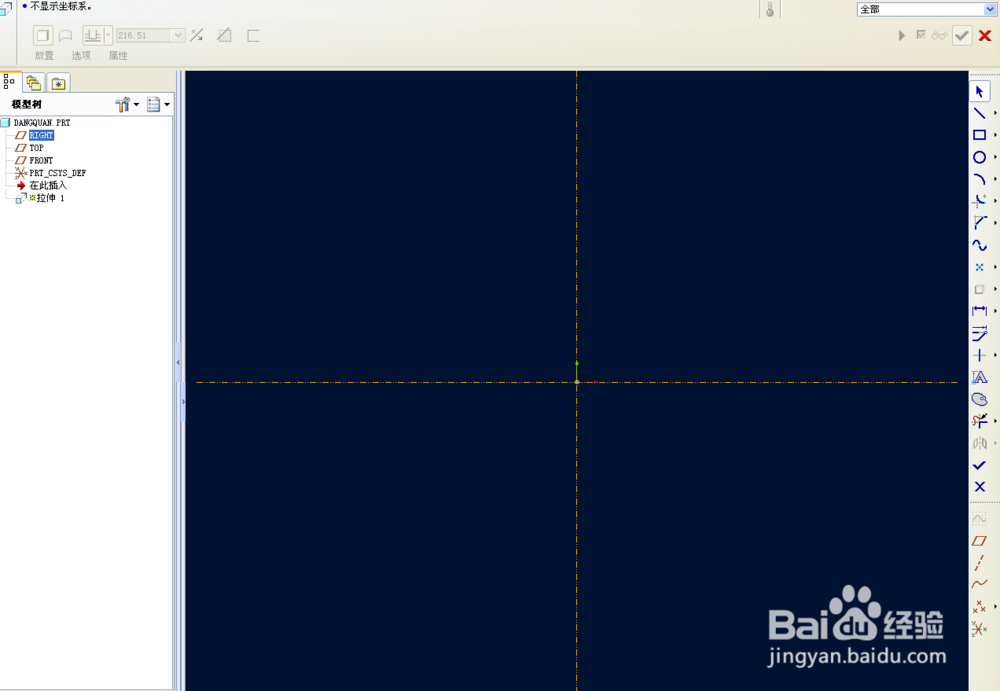

调出如图所示的“拉伸”操控板

放置在“front”基准面作为草绘平面，其他采用系统默认设置，单击“草绘”按钮，进入草绘界面。

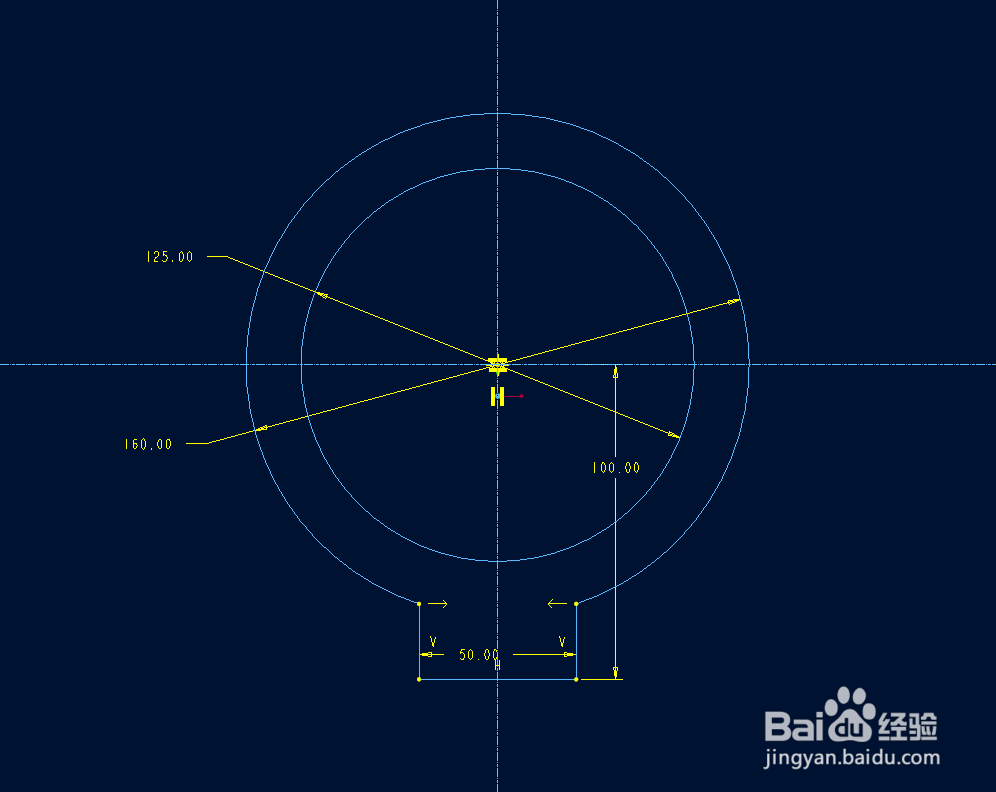

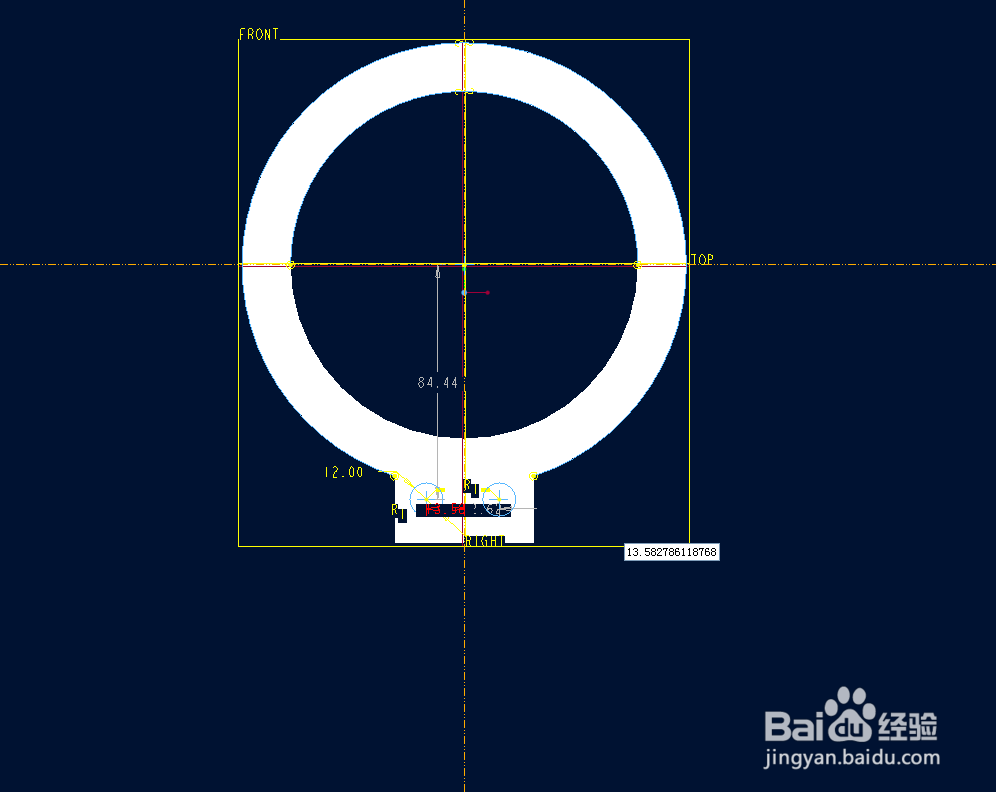

3、绘制草图如图所示，绘制完成后，单击“草绘器工具”工具栏中的“完成”按钮，退出草绘界面。

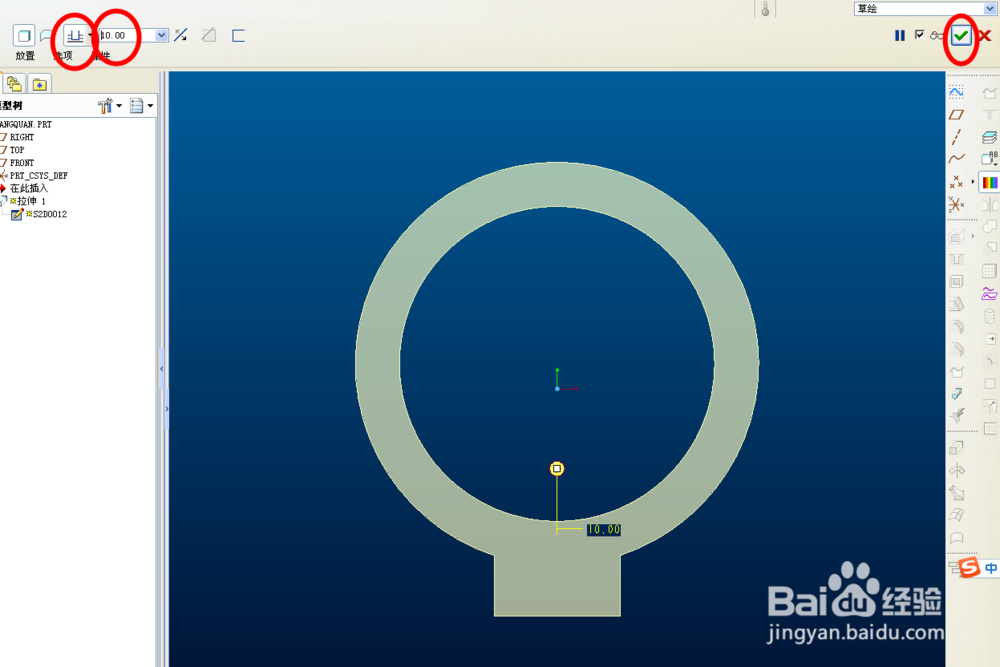

4、在“拉伸方式”下拉列表中单击“指定深度拉伸”按钮，并在右侧的文本框中输入深度值为10，单击操控板中的“确定”按钮，生成的拉伸特征如图所示。

5、��伸切除两圆

单击“基础特征”工具栏中的“拉伸”按钮，在绘图区上方弹出“拉伸”操控板

放置定义在FRONT基准面作为草绘平面

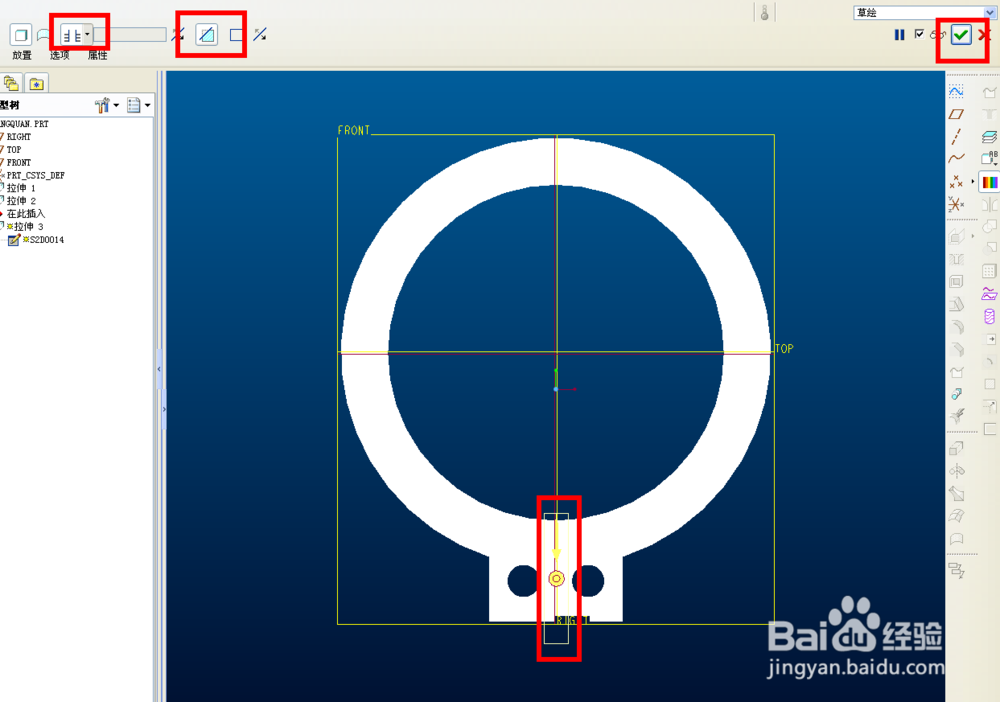

绘制如图所示的草图，完成草图绘制后，单击“草绘器工具”工具栏中的“完成”按钮，退出草绘截界面。

6、在“拉伸”操控板中选择拉伸方式为“完全贯穿拉伸”，并单击“去除材料”。单击确定按钮，生成的孔特征如图所示。

7、��伸切除生成开口挡圈开口部分

单击“基础特征”工具栏中的“拉伸”按钮，在绘图区上方弹出“拉伸”操控板。

选择“FRONT”基准面作为草绘平面，其他选择系统默认设置。单击草绘按钮，进入草绘界面。

8、绘制如图所示的草图，完成草绘后，单击“草绘器工具”工具栏中的“完成”按钮，退出草绘界面。

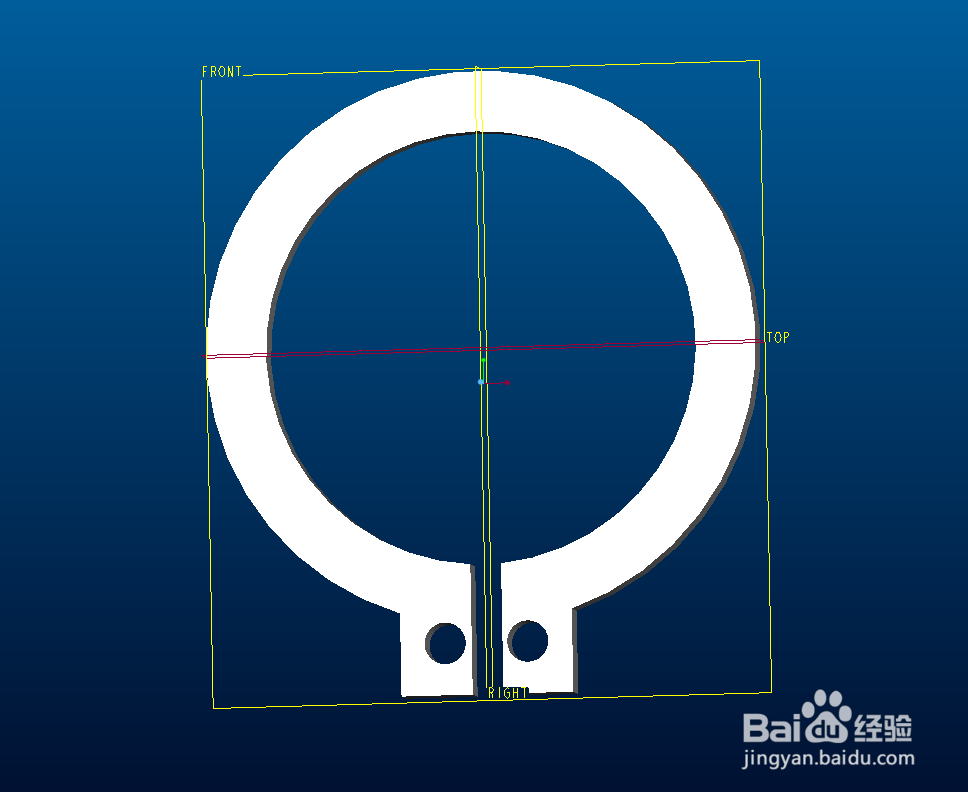

9、在拉伸操控板中选择拉伸方式为“完全贯穿拉伸”，并单击"去除材料"按钮，最后单击操控板中的“确定”生成的切口如图所示

10、��圆角

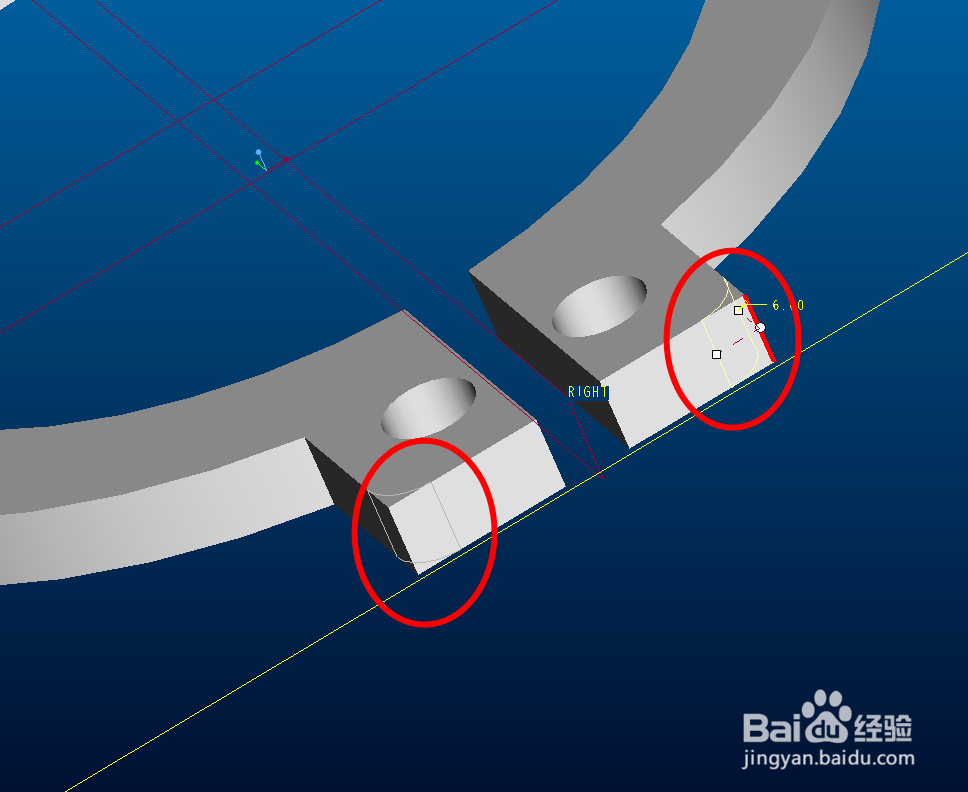

在绘图区上方调出“倒圆角”操控板，选择如图所示的边进行倒圆角。

在“倒圆角”操控板中输入圆角半径为6，然后单击“确定”生成倒圆角特征。

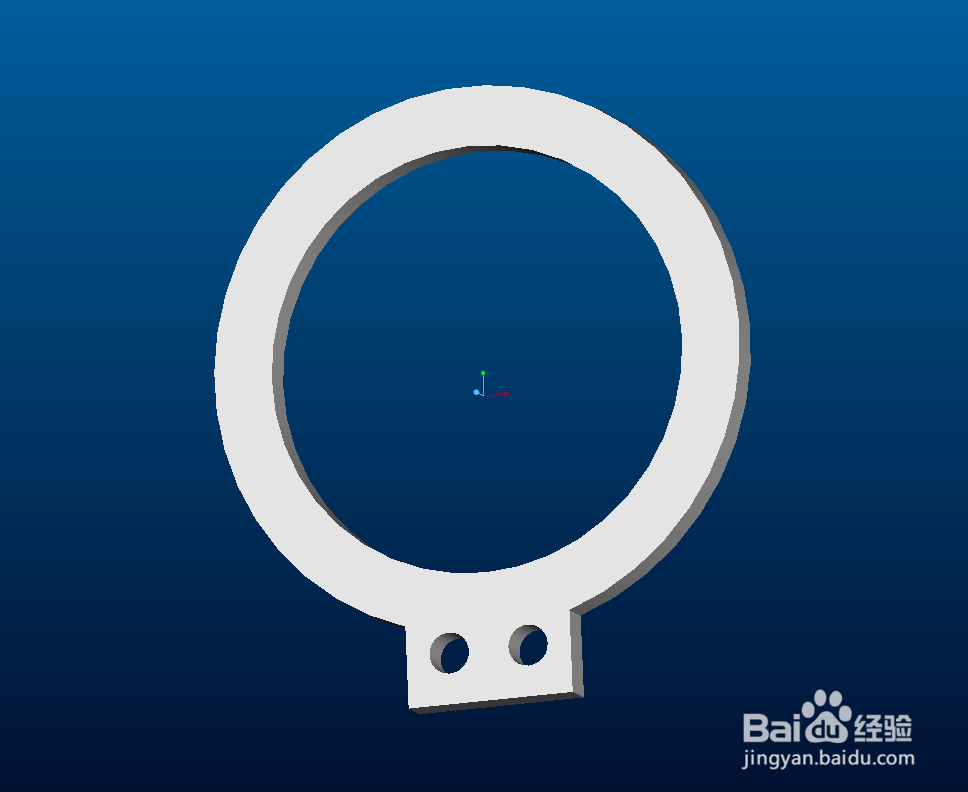

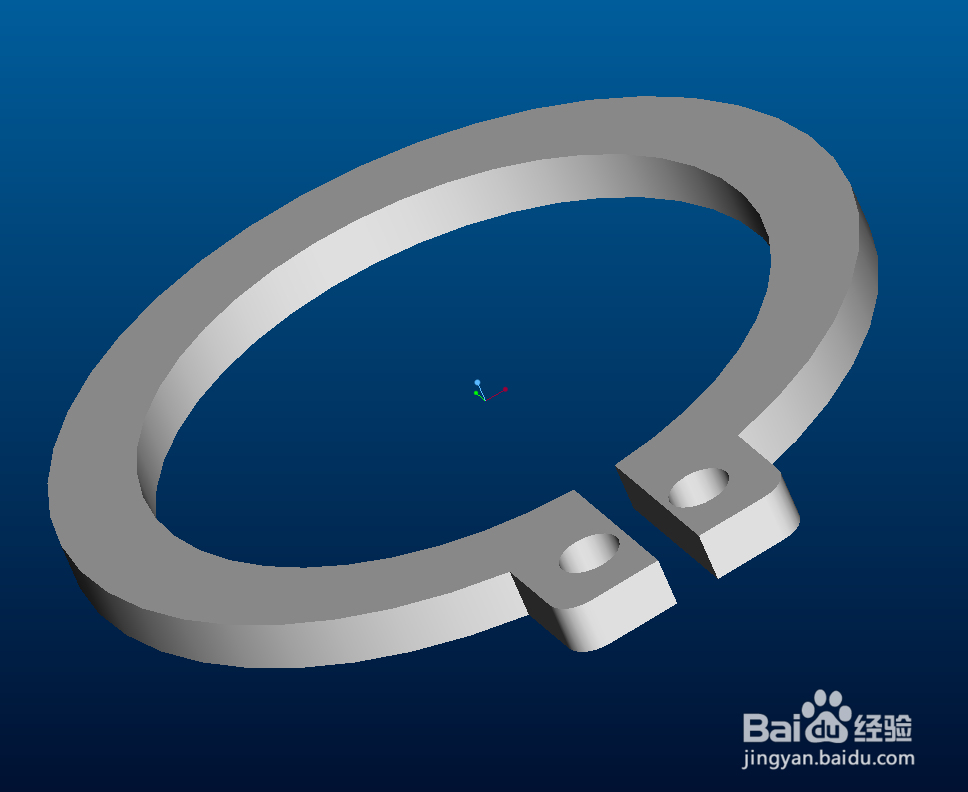

11、再用相同的方法完成另一侧的倒圆角，最终生成的开口挡圈如图所示
