Proe草绘中如何偏移整个轮廓

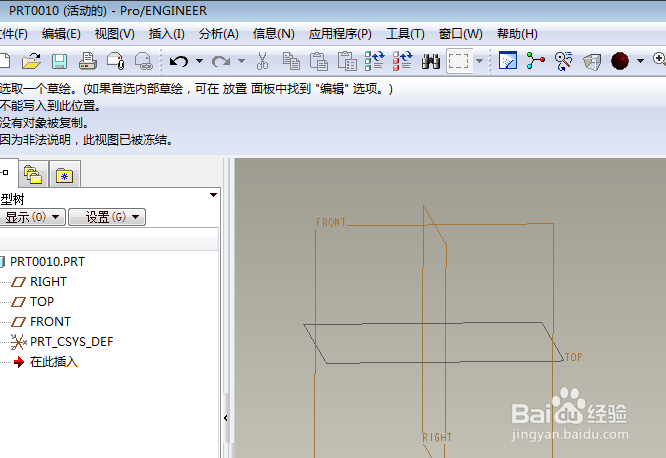

1、如下图示，

打开Proe软件，新建一缺省的实体零件，

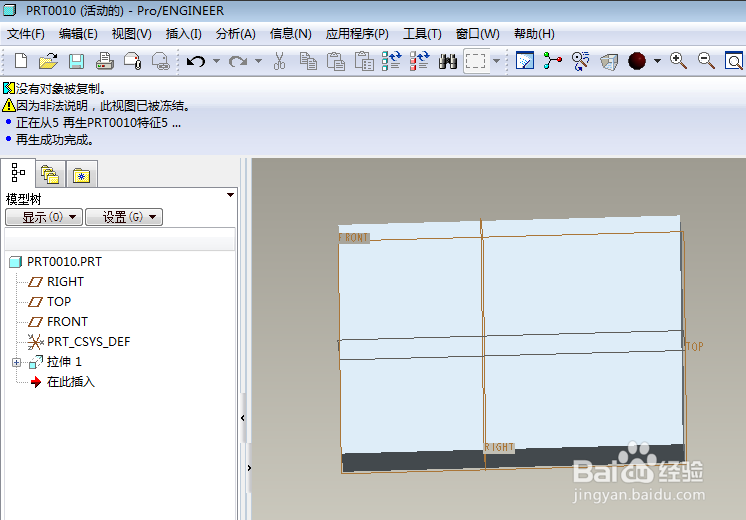

2、如下图所示，

快速创建一个长方体，作为演示所用。

3、如下图所示，

执行【拉伸——放置——定义——实体的上平面——草绘】，

直接进入草绘环境。

4、如下图所示，

在这个图标里面点击“偏移”图标，激活偏移命令。

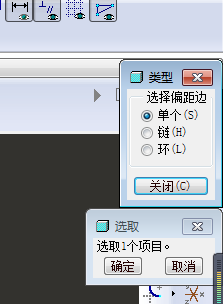

5、如下图所示，

看软件右上角的“类型”对话框，

选择偏距边默认是单个。

6、如下图所示，

我们选择“环”，

然后再去选取项目。

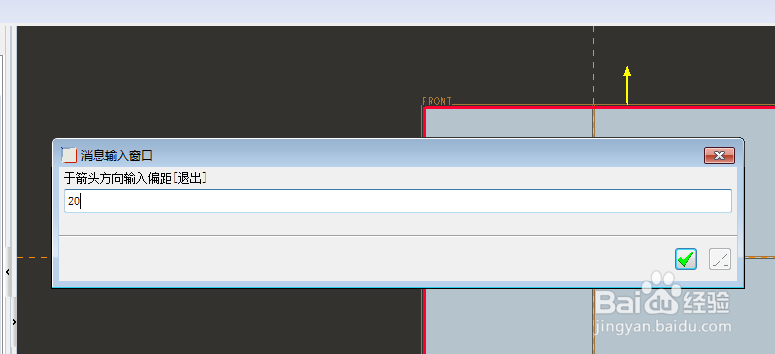

7、如下图所示，

这次选择实体的一条边线，

它自动就选择了整个外轮廓，

输入偏距20，回车。

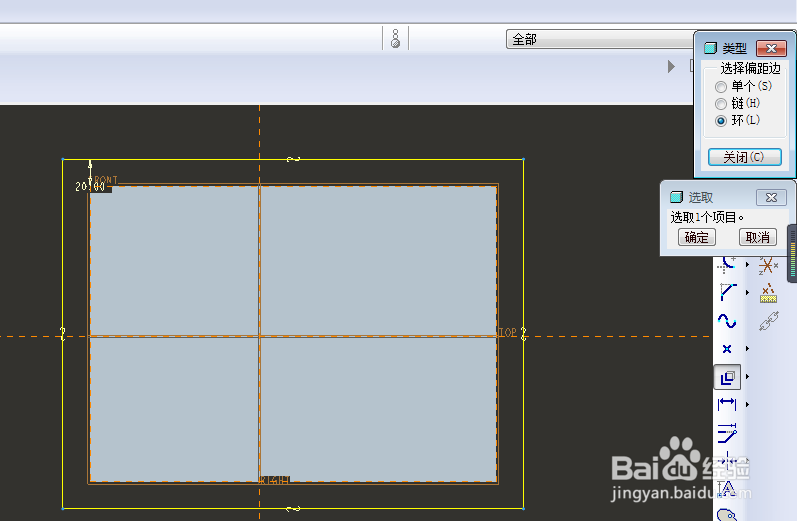

8、如下图所示，

看草绘，这个实体的矩形轮廓被整体向外偏移了20。
