MATLAB如何画二维图像

1、例如我们要画：

在0≤x≤2π区间内，绘制曲线

        y=2e-0.5x cos(4πx)

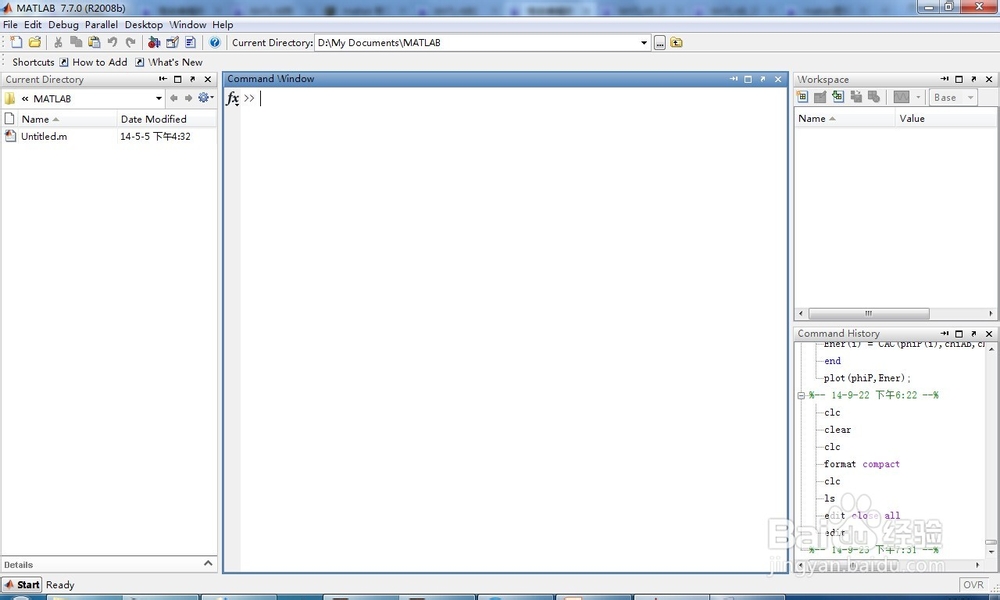

如何实现这个功能呢？下图所示为MATLAB的工作界面。

2、首先，在工作命令窗口command windows输入下述命令，用来定义x变量

>>x=0:0.01:2*pi;

其中0.01表示步长，如下图所示：

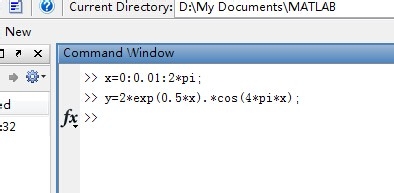

3、其次，我们利用上述例题中的函数关系定义y与x之间的关系，输入：

>>y=2*exp(0.5*x).*cos(4*pi*x);

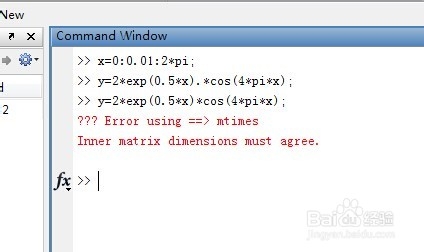

4、注意：上述y的表达式中点号.不能省略，否者会出现下述错误提示：

??? Error using ==> mtimes

Inner matrix dimensions must agree.

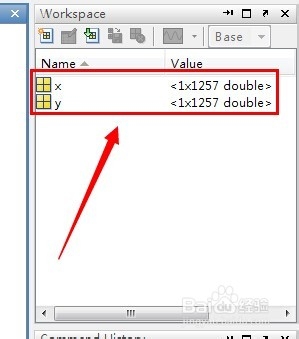

5、完成上面的输入后，我们看到MATLAB的workspace窗口中出现下图所示两个分别存储x和y的数值信息的变量

6、最后，输入命令：

>>plot(x,y,'r-');

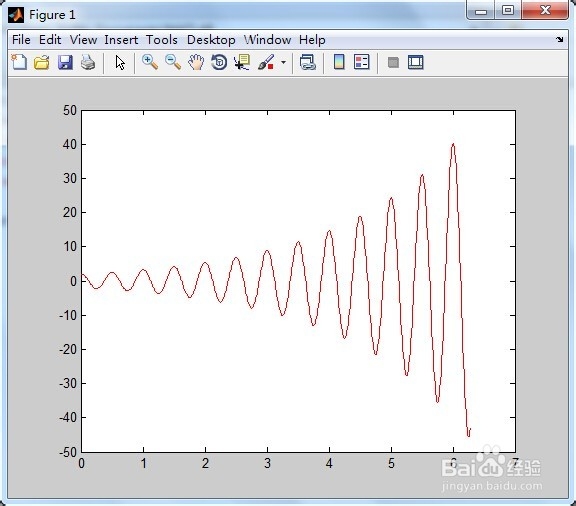

即可出现如下图所示的在0≤x≤2π区间内，绘制曲线y=2e-0.5x cos(4πx)的图像

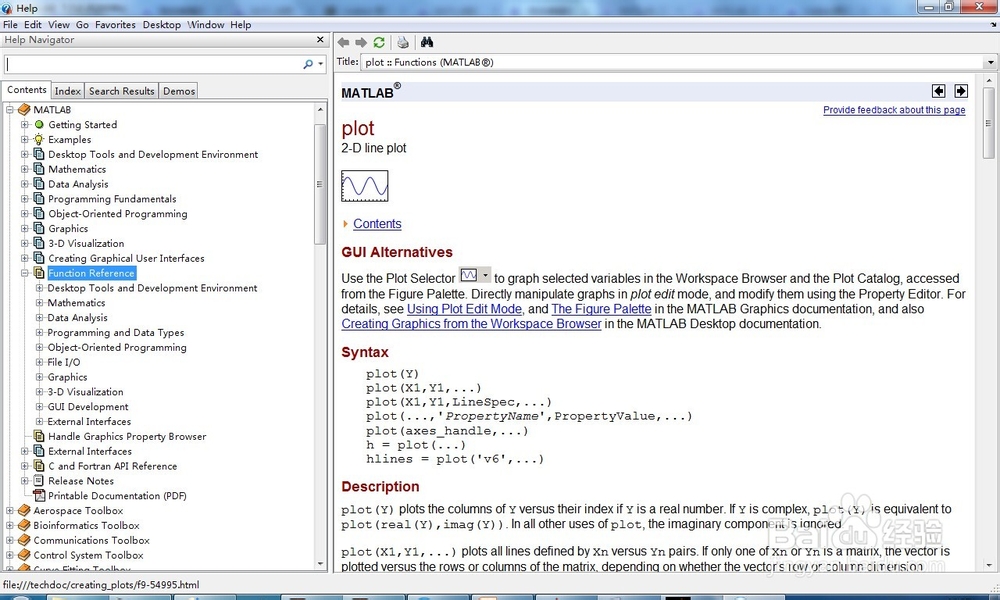

7、如果对plot函数不熟悉的话，我们可以输入：

>>doc plot

命令，来调用帮助对话框，查看帮助文档。
