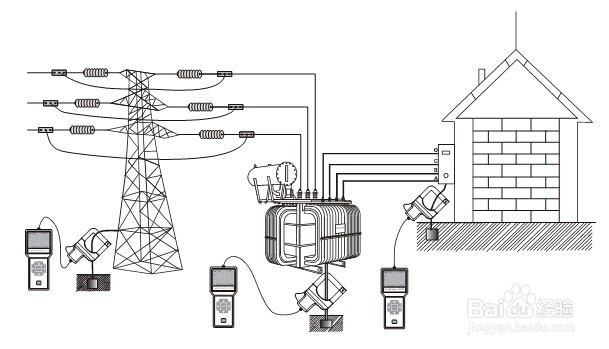

变压器铁芯接地电流的测试方法

1、取出铱泰ETCR8100B变压器铁芯接地电流测试仪，把电流钳与主机连接。然后主机开机，画面显示菜单页面。

数据测量：

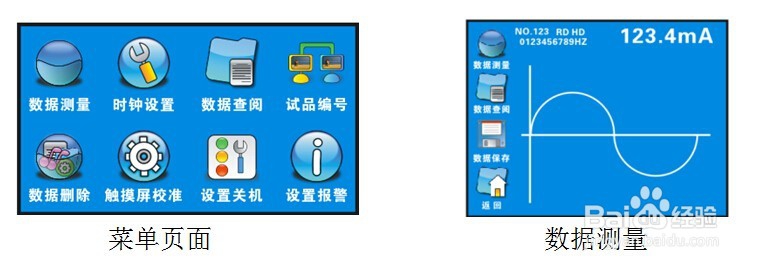

在功能菜单页面下，按向左、向右箭头键移动光标到“数据测量”图标，再按MEM键或点击液晶屏“数据测量”图标进入数据测量页面，再按向上、向下箭头键移动光标到“返回”图标，按MEM键或点击液晶屏“返回”图标返回功能菜单页面。

2、数据保存：

在数据测量页面下按向左箭头键或点击液晶屏“数据保存”图标进入数据保持，液晶上显示“NO.XXXHD”字样，仪表把电流、波形、时间、试品编号保存到内存里，NO.XXX表示已存组数，再按向左箭头或点击液晶屏其它图标退出。

3、数据查阅：

在功能菜单状态下，按向左、向右箭头键移动光标到“数据查阅”图标，再按MEM键或点击液晶屏“数据查阅”图标进入数据查阅页面，按向上、向下箭头键翻阅，按向上、向下箭头键移动光标到“返回”图标，再按MEM键或点击液晶屏“返回”图标返回功能菜单页面。

4、数据删除：

在功能菜单状态下，按向左、向右箭头键移动光标到“数据删除”图标，再按MEM键或点击液晶屏“数据删除”图标进入数据删除页面，光标在“是”位时按MEM键或点击液晶屏“是”图标即删除已存数据，光标在“否”位时按MEM键或点击液晶屏“否”图标不删除，并返回功能菜单页面，按向上、向下箭头键移动光标到“返回”图标，再按MEM键或点击液晶屏“返回”图标返回功能菜单页面。

5、电流波形测试：

1) 连接好电流钳与主机，开机进入“数据测量”模式。

2) 将电流钳钳住被测线路，观察读数，若仪表显示“OL”符号，表示被测电流超出了仪表的上量限。

3) 仪表波形具有自动放大功能，不能根据波形幅值来判断电流大小。

6、实时监控：

      打开主机进入测试状态，用随机配置的USB通讯线连接电脑与主机，运行电脑中已安装的监控软件，若通讯正常，电脑能实时监控在线电流。

      监控软件需Windows XP/2000系统安装，具有在线实时监控、历史查询、动态显示，波形指示；具有报警值设定及报警指示；具有历史数据读取、查阅、保存、打印等功能。
