西门子S7200与200SMART以太网通讯

1、本示例以S7-200(CPU224XP)与SMART200为例介绍如何实现两者之间的交换数据。

BCNet的DB9公口（X1）连接S7-200的PPI口，SMART200自带以太网口与BCNet的以太网口通过交换机连接，BCNet通过BCDevice工具配置交换命令，实现实时高效的S7-200和SMART200的数据交换。

2、一、配置BCNet模块数据交换命令

1、 打开BCDevice，点击【搜索设备】，搜索到BCNet-S7200Plus后，点击【修改设备参数】；

3、1、 新建客户机

【1】点击数据交换，右键创建新的客户机0；

【2】远程服务器的IP地址为SMART200的IP地址，这里设置为192.168.1.69；远程服务器的通讯端口号，默认为102；连接超时时间默认为10S；

【3】本地/远程TSAP

本地TSAP

远程TSAP

任意

01  00/01

任意

02  00/01

任意

03  00/01

【4】点击确认，创建客户机。

1、1、 在客户机中配置数据交换命令

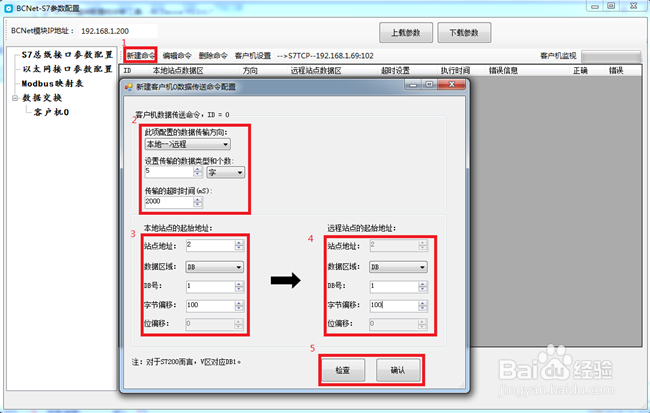

【1】    点击新建命令（SMART200的VW100~VW108读取S7-200的VW100~VW108）；

【2】    选择[本地→远程]，传输5个字；传输超时设置层2S；

【3】    本地站点(S7-200)设置BCNet所在总线的PLC的站地址，数据区域选择DB块，DB号为1（对于S7200而言，V区对应DB1），字节偏移为100，位偏移忽略；

【4】    远程站点(SMART200)的PLC地址无需设置，数据区域选择DB块，DB号为1，（对于SMART200而言，V区对应DB1）字节偏移为100，位偏移忽略；

【5】    点击【检查】按钮可进行规则检查，点击【确认】按钮即可生成命令；

2、1、 客户机监视

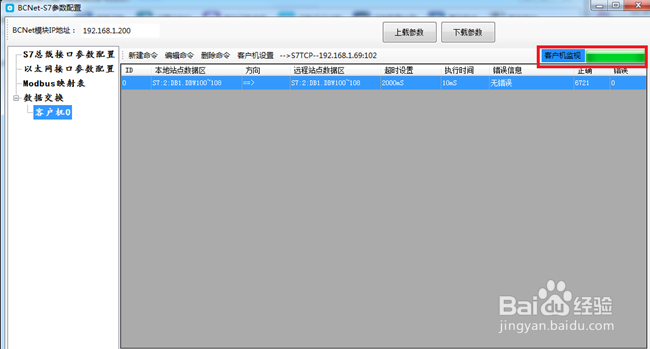

     点击客户机监视按钮，【错误信息】为无错误，且【正确】有数据跳动，说明通信成功。

3、二、验证数据交换

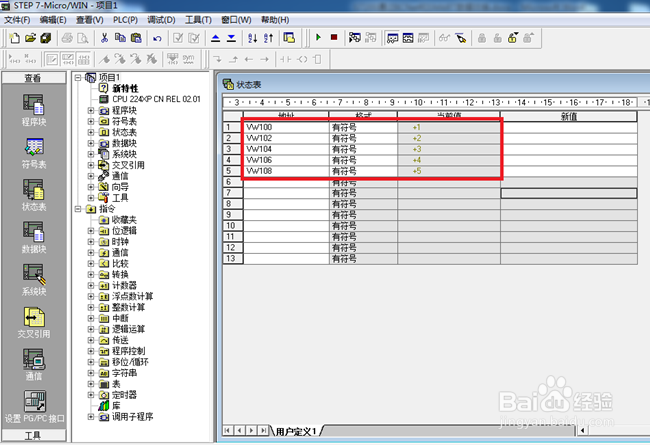

1、 打开STEP7-Micro/WIN的状态表，将VW100~VW108的数据分别修改为1、2、3、4、5;

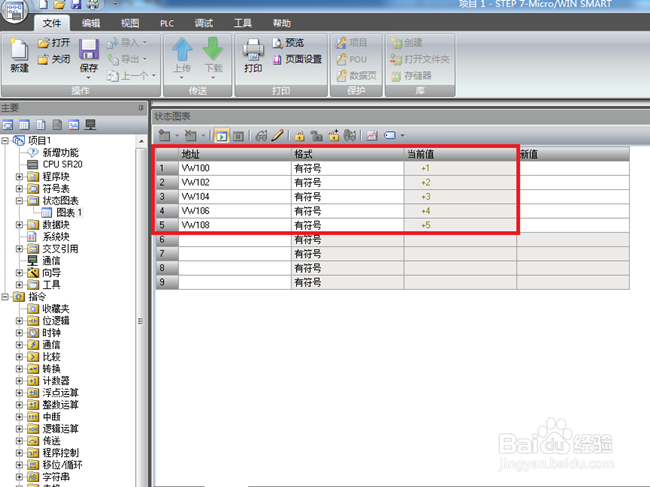

4、1、 打开STEP7-Micro/WIN SMART200的状态表，对VW100~VW108进行数据监视；

两者数据完全一致。
