ProE圆轨迹可变扫描方法
本文详细讲解ProE圆轨迹可变扫描方法的实现过程

工具/原料
ProE 5.0野火版
待创建圆轨迹可变扫描曲面的模型
步骤/方法
打开待创建圆轨迹可变扫描曲面的模型,里面已经有需要创建弧形隆起面的轮廓曲线,我们将使用圆轨迹可变扫描方法创建该面

首先在轮廓曲线大概中间位置创建一个基准点,以这个基准点创建一个草绘圆,如下图所示。

从【插入】菜单中选择【可变截面扫描】,打开可变截面扫描操控面板,点击并按下【曲面】选项按钮


点击并展开【参照】选项页,分别选择圆草绘和外轮廓曲线作为原点轨迹和链1轨迹。

在【剖面控制】下拉菜单中选择【垂直于投影】并选择TOP基准平面作为参考。点击【草绘】按钮

在打开的草绘环境中,草绘如下草绘图形,注意草绘几何为圆心在通过圆心点的竖直中心线上的圆弧。

完成截面退出便可生成可变截面扫描曲面的临时几何,如图所示。

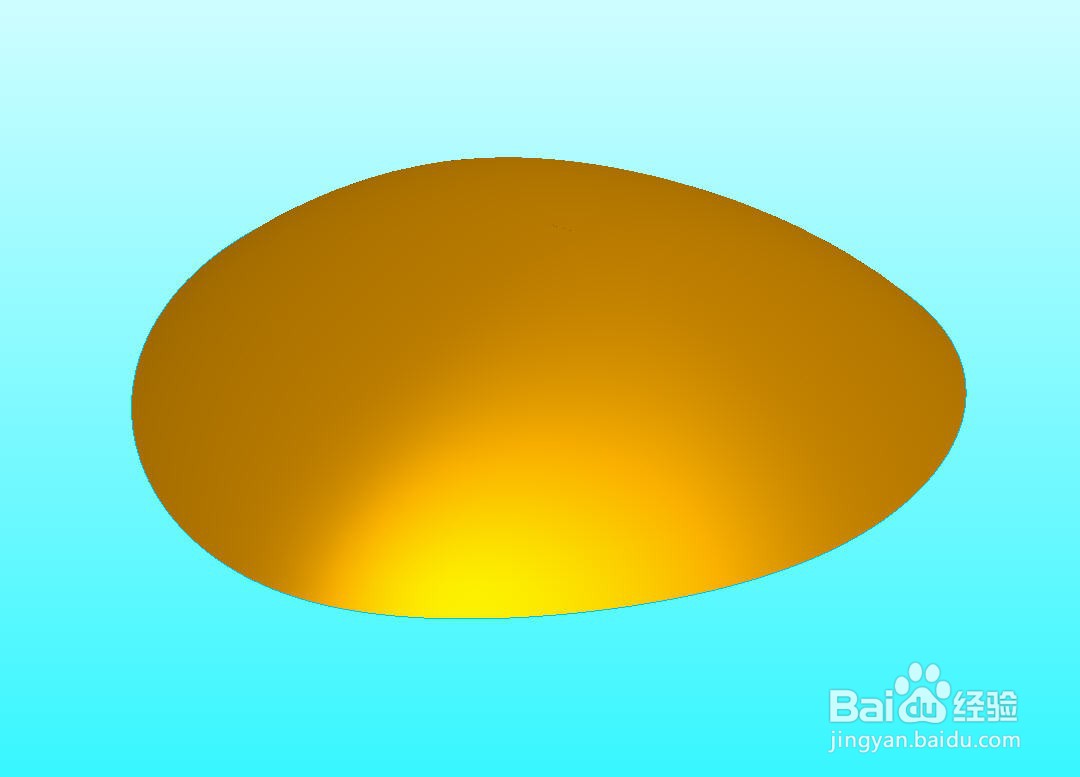

点击【确认】按钮关闭操控面板完成可变截面扫描,得到如下图所示的弧形曲面,完成圆轨迹可变扫描方法。

注意事项
为避免圆轨迹可变扫描因为自相交失败,辅助的圆轨迹要和外轮廓大小差不多
圆轨迹可变扫描对于外轮廓不要求一定是平面曲线,也可以是曲面上的投影曲线
