便携式USBCAN分析仪（USBCAN-Mini）使用说明

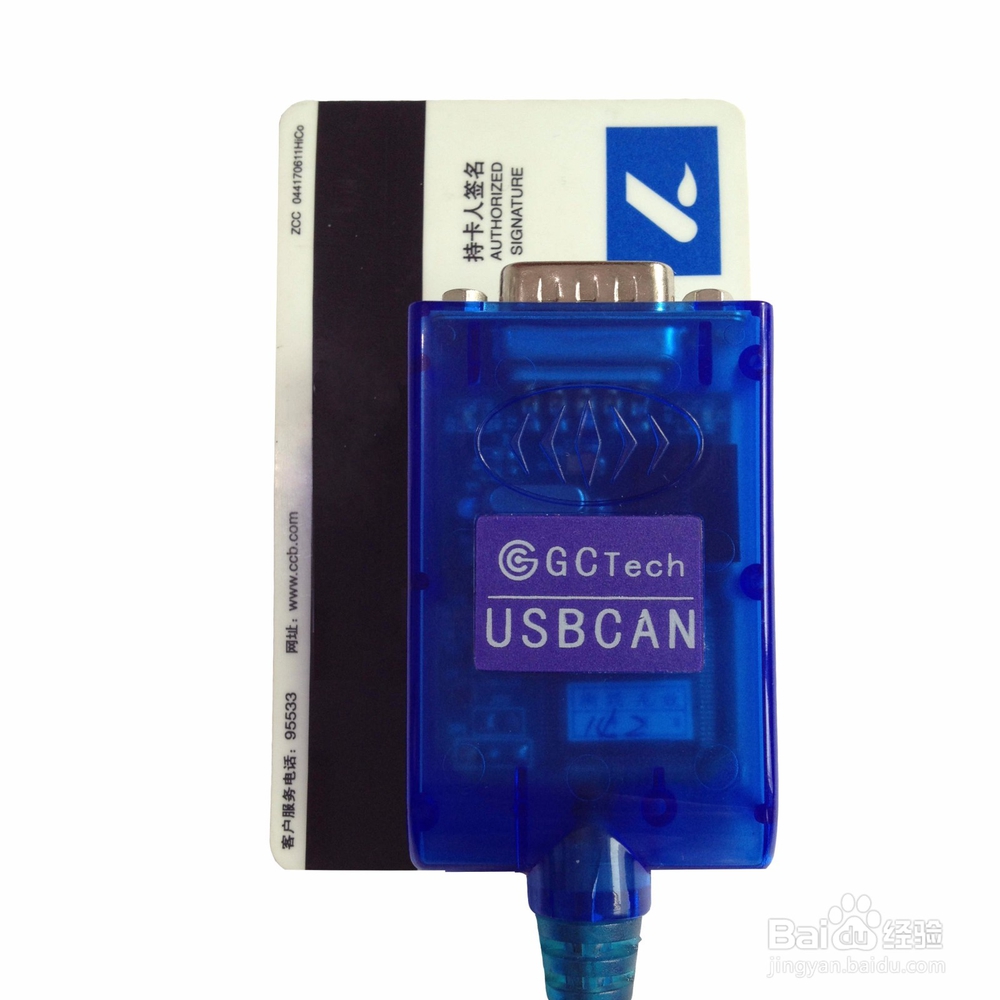

1、便携式USBCAN分析仪（USBCAN-Mini）与USB 连接：

USBCAN-Mini接口卡的USB接口符合USB2.0全速协议规范， 可以与具有USB1.1标准或USB2.0标准的PC机连接通讯。USBCAN-Mini接口卡与 PC通过设备自身的USB电缆直接连接PC的USB接口， 由PC的USB接口向USBCAN-Mini接口卡提供+5V电源， 采用总线直接供电模式。驱动、 软件正常安装后， 将设备插入 PC 的 USB 接口， 即可在 PC 设备管理器中发现新 USBCAN 设备， 驱动名称:“ GC-Tech USBCAN Device”， 如无黄色叹号或问号即表示设备驱动正常， USBCAN 设备已与 PC 正常连接。

2、便携式USBCAN分析仪（USBCAN-Mini）与CAN总线连接：

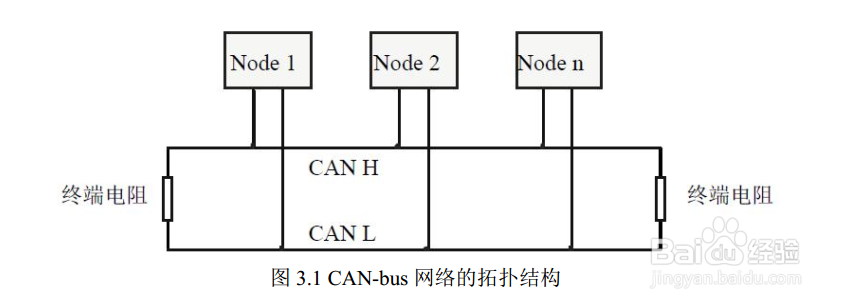

USBCAN-Mini接入CAN总线连接方式如2.3中介绍， 将CAN_H连CAN_H，CAN_L连CAN_L即可建立通信。CAN-bus网络采用直线拓扑结构， 总线最远的2个终端需要安装120Ω的终端电阻； 如果节点数目大于2， 中间节点不需要安装120Ω的终端电阻。 对于分支连接， 其长度不应超过3米。 CAN-bus 总线的连接见图3.1所示

3、便携式USBCAN分析仪（USBCAN-Mini）的CAN 总线终端电阻：

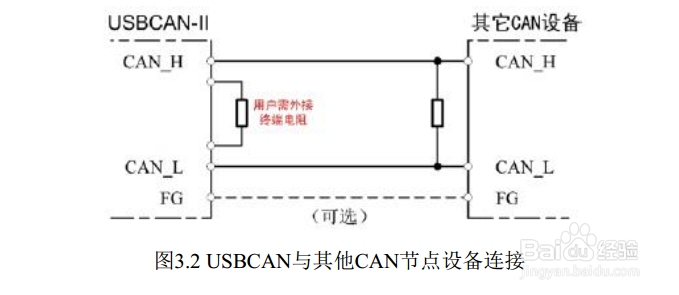

为了增强CAN通讯的可靠性， 消除CAN总线终端信号反射干扰， CAN总线网络最远的两个端点通常要加入终端匹配电阻， 如图3.2所示。 终端匹配电阻的值由传输电缆的特性阻抗所决定。 例如双绞线的特性阻抗为120Ω， 则总线上的两个端点也应集成120Ω终端电阻。 USBCAN-Mini接口卡采用82C251收发器， 如果网络上其他节点使用不同的收发器， 则终端电阻须另外计算。

4、便携式USBCAN分析仪（USBCAN-Mini）的系统状态指示灯：

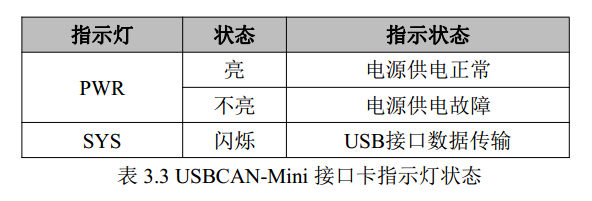

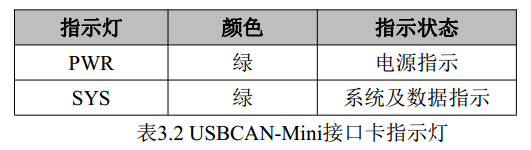

USBCAN-Mini接口卡具有1个PWR指示灯、 1个SYS指示灯来指示设备的运行状态。 这2个指示灯的具体指示功能见表3.2， 这2个指示灯处于各种状态下时，CAN总线的状态如表3.3所示。

5、USBCAN-Mini接口卡上电后， PWR点亮， 同时系统初始化状态指示灯SYS点亮， 表明设备已经供电， 系统正在初始化； 随后SYS灯熄灭表示系统初始化正常完成。USB接口连接正常后， 当USB总线有数据在传输时， USB信号指示灯SYS会闪烁。
