远距离WiFi模块基于WiFi开发板的测试步骤说明

1、功能说明：

1 MicroUSB电源插座。外部电源供电要求：5V，2A。可与DC电源插座二选一进行供电。

2 SKW77模块电源开关。此开关不能控制外部PA，只控制SKW77模块除PA电路外的关断。

3 DC电源插座。可与MicroUSB电源插座二选一进行供电。

4 外部PA电源开关。控制外部PA电源开关。

5 模块状态指示灯。包括电源指示灯，网口连接指示灯。

2、6 WPS功能键。

7 RESET键。

8 UART接口。

9 网络接口。从左往右数，网口设置有以下两种排列：WAN口，LAN口，LAN口；或者是LAN口，LAN口，WAN口。网口排列是由软件设置决定。

10 USB接口。可外接U盘，摄像头。

3、注意事项：外部电源电压不能超过5.3V。

1、1）用网线连接SKW77的网络接口（WAN口和LAN口均可），另一头接入PC端的网口；

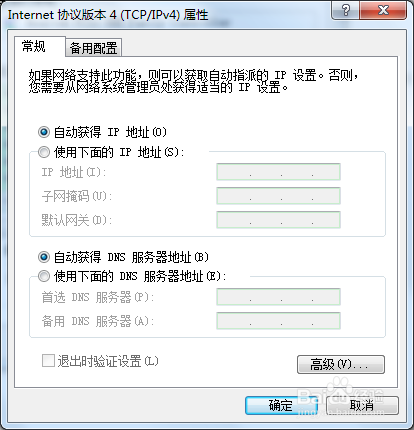

2）IP地址设置为自动获得即可；

2、3）打开浏览器，输入192.168.2.254；

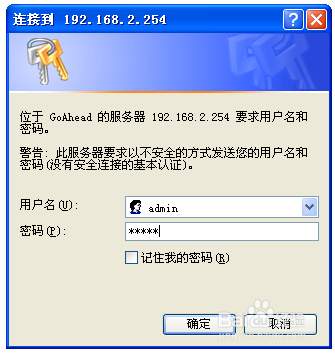

3、4）输入用户名admin  密码admin，即可登陆设置界面；

1、1）打开pc机无线网络，点击“查看可有的无线网络”。

2）在无线网络列表里面选择名为MT7620_AP（此无线SSID也有可能是其他名称）的SSID网络；

3）连接之后，在浏览器中输入192.168.2.254打开即可；

4）输入用户名admin  密码admin即可进入设置界面。

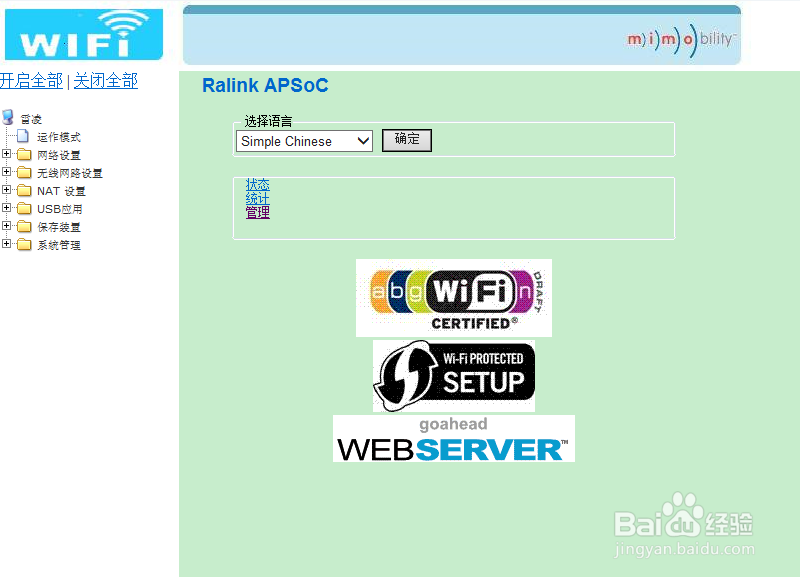

1、初步登陆设置页面如下图，左边为功能设置目录，右边为具体参数设置。刚进入页面，可以选择语言（简体中文、繁体中文、英文）。

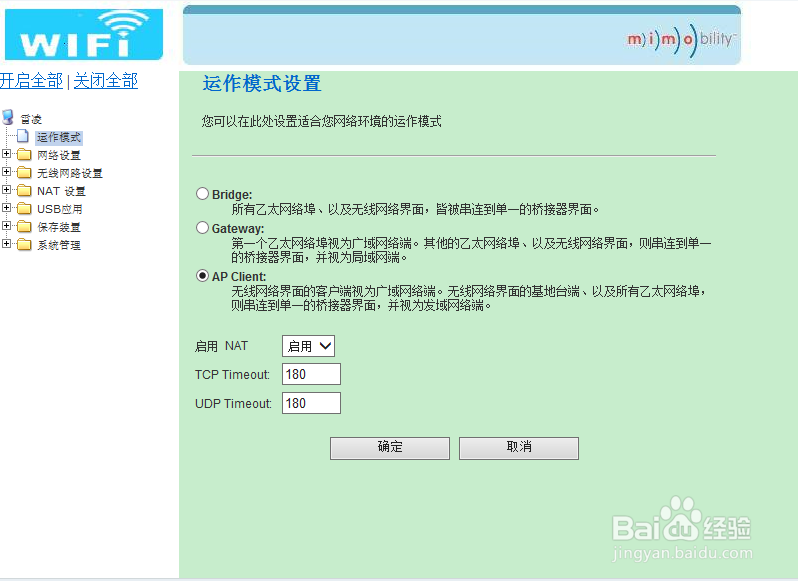

2、运作模式

3、运作模式_Gateway模式

1）在模式设置中选择Gateway，然后点击确定；

2）网络设置中选取“广域网络”；

4、3）“广域连接模式”中选取连接至广域网络的方式有ADSL、L2TP、PPTP、3G几种方式，在此重点介绍一下3G模式；

5、通过3G网卡连接外网：

   SKW77模块支持3G路由上网功能，将3G网卡插入模块的3G接口，在页面设置完成即可连接广域网；

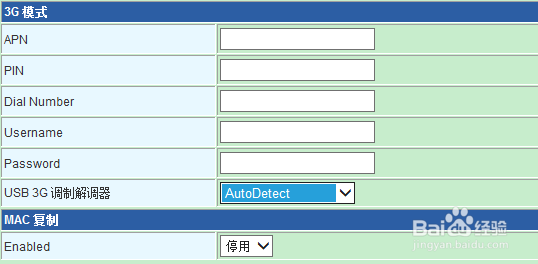

6、在上述表中填入运营商提供的相应APN、PIN、Dial Number等，另外USB 3G网卡支持的型号如下所示，暂时只支持以下型号，若有其他型号需要支持，请联系我司提供技术支持；

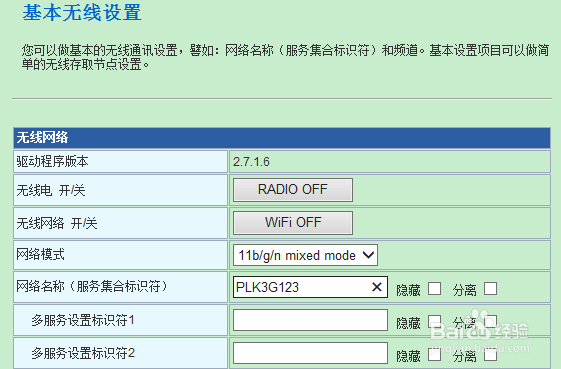

7、无线网络设置

无线网络设置中选择“基本设置”；

8、在右边具体设置中选择设置网络模式、网络名称（SSID）；然后单击“确定”即可完成Gateway配置。

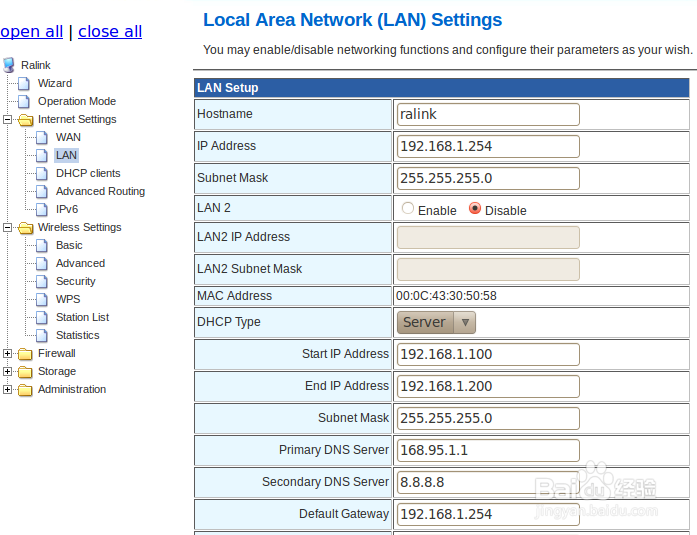

1、1）首先设置AP router和SKW77的IP地址。

1  假设外部AP router使用默认的IP地址，如192.168.1.1；

2  SKW77使用自己设置的一个IP段，如192.168.2.254；

3  为了防止AP router跟SKW77的IP段一样造成冲突。同时还可以用来验证一点，就是AP Client模式下，终端设备的IP地址，是由哪个路由器来分配IP地址的。

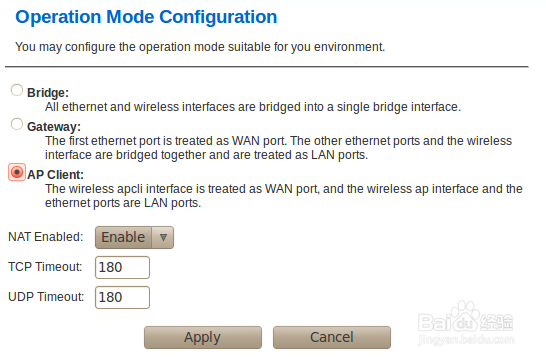

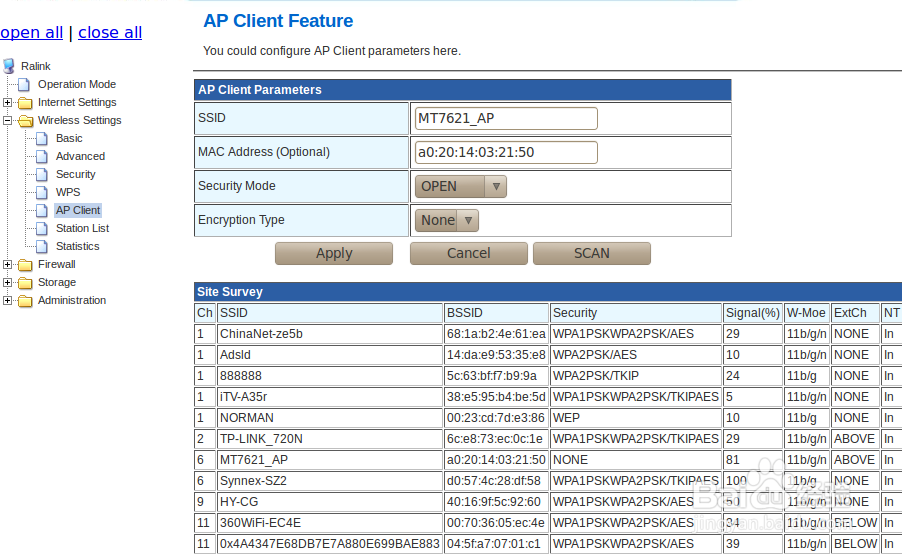

2、设置为AP Client模式

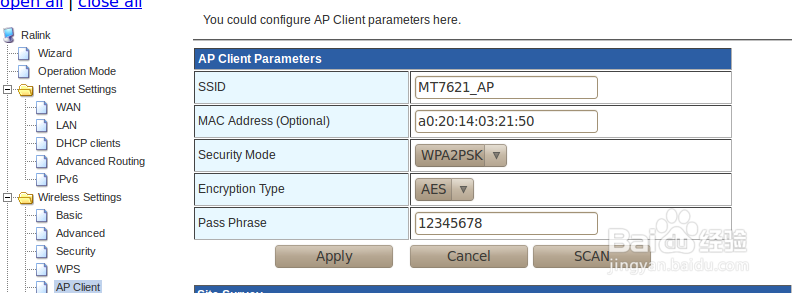

3、设置AP Client连接到广域网

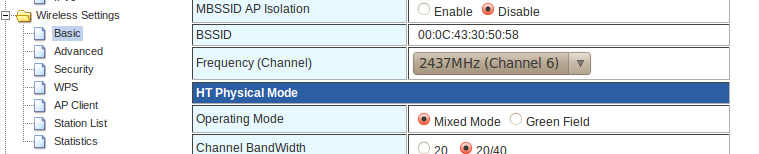

4、下图是无线的基本设置，注意：AP Router和AP client要设置为相同信道。

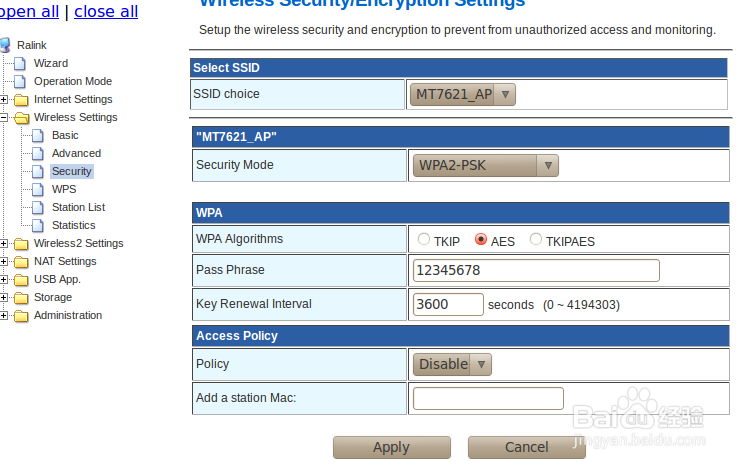

5、设置密码及加密方式
