CATIA怎么测量圆的半径

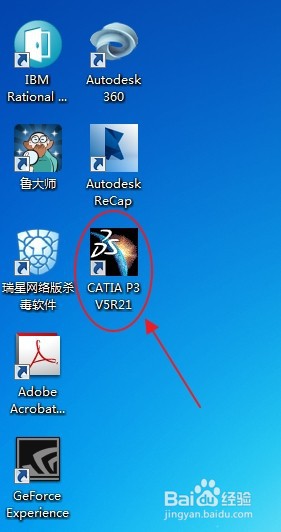

1、首先在桌面上或其他存储位置双击打开CATIA软件，或者直接打开零件文件。

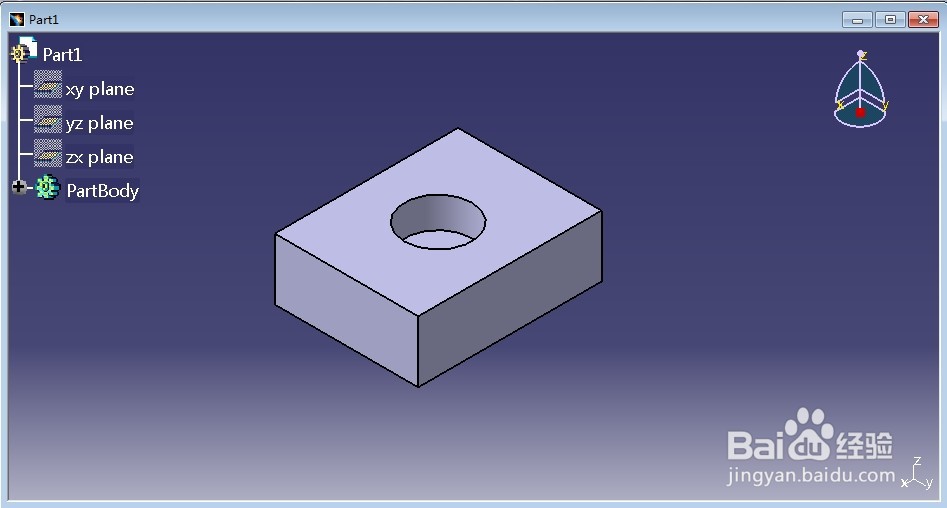

2、选择新建零件图，进入草图编辑页面，并绘制如下三维实体图，或直接导入原数据。

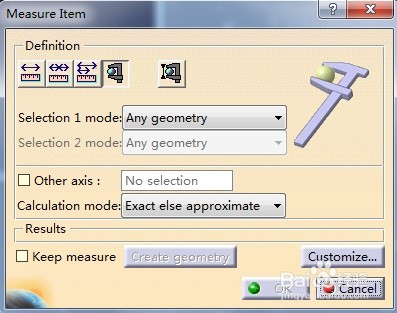

3、想要测量圆的半径等参数，首先要找到测量圆的按钮，在CATIA底部工具栏中找到测量按钮，形状为一把游标卡尺。

4、随后便打开了测量的设置窗口，这里保持默认的设置即可，足以满足大部分的测量要求。

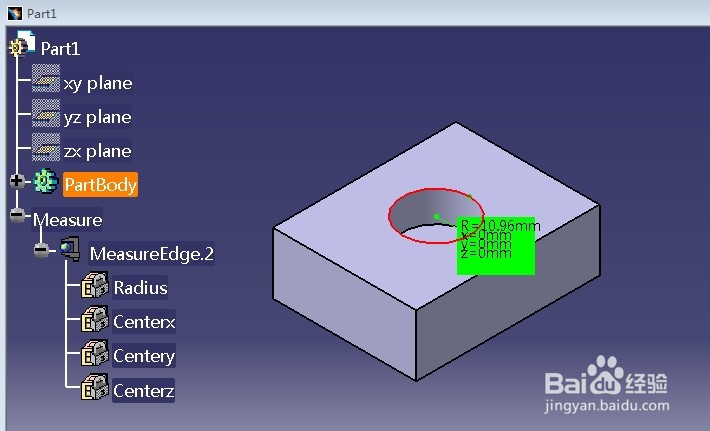

5、接下来鼠标选择要测量的圆即可，半径和圆心位置便标注在3D图中，在测量页面也会出现测量的结果数据。
