美国KM动平衡检测仪的说明与使用

1、振动分析

1.在主界面进入“分析”模块，选择“单通道分析”或“双通道分析”。

2、2.选择“自定义”，设置采集信号类型、分析频带、数据长度等参数。

3、3.为采集命名。

4、4.按下“采集”按钮，观察采集的信号，采集随时可以通过“停止采集”中止。停止后，可以对信号进行时域分析、频谱分析及特征值分析。

1、动平衡校正-单面

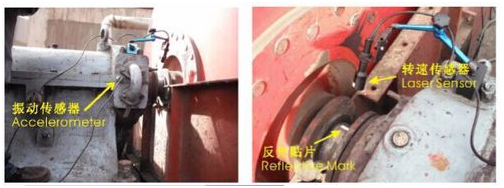

1.布置振动传感器，一般吸附在轴承部位外端。

 布置转速传感器和反光贴纸，反光贴纸位置即为零相位。

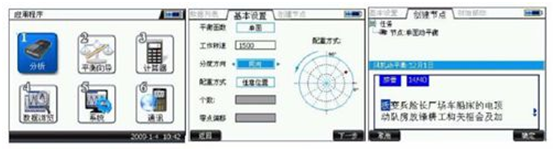

2、2.在主界面选择“平衡向导”，在动平衡列表中选择“新建”，设置参数。

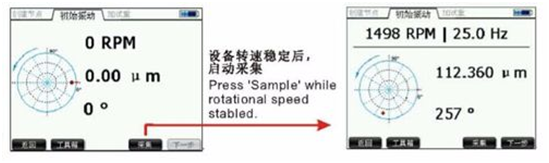

3、3.启动设备，测量初始振动

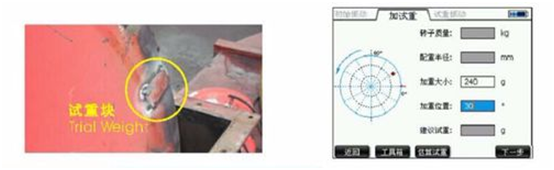

4、4.停止设备，加试重，在仪器上输入加重信息。

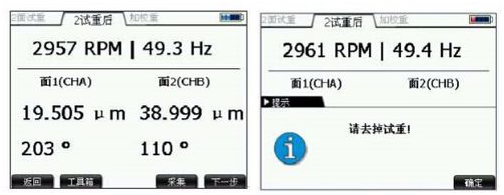

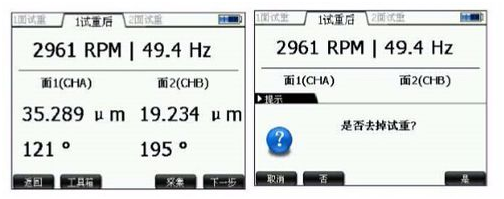

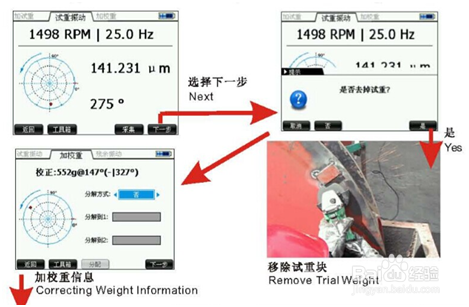

5、5.再次启动设备，测量试重后振动。测量稳定后，进入下一步，如果振动值较初始振动值大，建议去掉试重。

6、6.再次启动设备，测量残余振动。

1、动平衡校正-双面

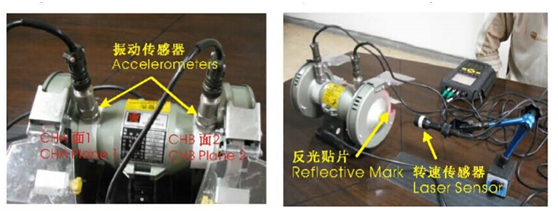

1.布置振动传感器、转速传感器，贴反光贴片

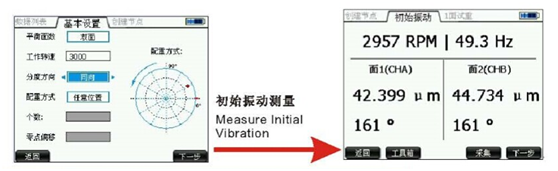

2、2.新建并设置动平衡参数，启动设备测量初始振动。

3、3.停止设备，面1加试重

4、3.停止设备，面1加试重

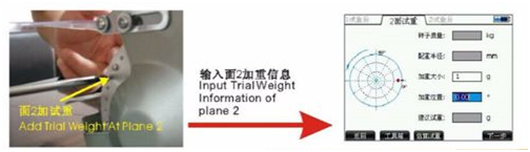

5、5.面2试重。

6、6.测量面2试重后振动。

7、7.在两个面上加校重。

8、8.测残余振动。
