电磁炉原理，如何选购电磁炉？

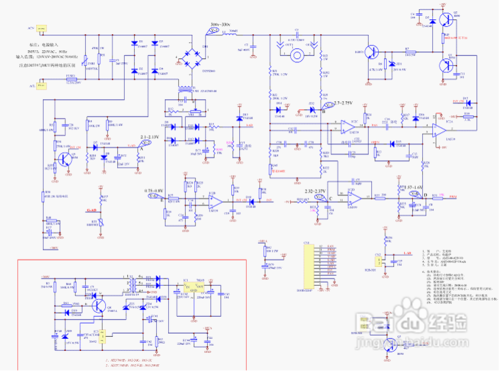

1、电磁炉主板原理方框图

主板分成10大部分：

1、主回路的主谐振电路分析

2、IGBT驱动电路分析：(推挽式电路，高电平驱动有效)

3、电流取样电路

4、干扰保护电路

5、电压AD取样电路

6、同步电路和压控/自激电路

7、反压保护与PWM控制电路

8、炉面传感器与IGBT热敏电阻取样电路

9、风扇控制电路

10、开关电源电路

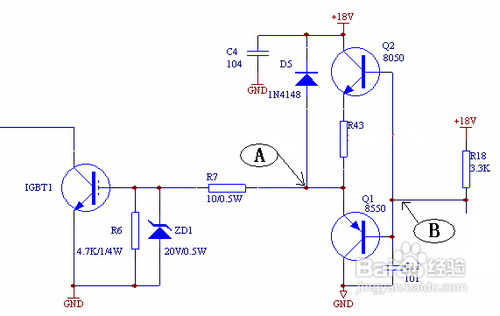

2、IGBT驱动电路分析：(推挽式电路，高电平驱动有效)

作用：保护IGBT可靠导通与关断。

IGBT驱动电压至少需要16V，Q1（PNP管）、Q2（NPN管）组成推挽式驱动电路，它们的工作原理是：

1、当输入信号为高电平时，Q2导通，Q1截止，18VDC电压流通，给IGBT的G极提供门极电压，IGBT导通。线盘开始储能。

2、当输入信号为低电平时，Q2截止，Q1导通，IGBT的G极接地，IGBT关断。此时线盘感应电压对谐电容放电，形成了LC振荡。

3、R6电阻在三极管截止时，把IGBT的G极残余电压快速拉低。C11电容作为高频旁路，另外作为平缓驱动电路波形作用，ZD1稳压管，稳定IGBT的G极电压，预防输入电压过高时，损坏IGBT。

在检锅时，如图2.1所示，波形不是很理想，有点变形。当检到锅工作后，如图2.2所示，控制推挽电路的波形与驱动IGBT波形很相似，功率越大，波形的高电平的宽度越大，B点的波形底部平，原因是LM339控制的一路内部三极管导通接地。而A点的波形底部比地略高一点。再回到零电压。

此电路容易出现的问题为上电烧机,为驱动电路输出高电平导致,温升高、瓷片电容有问题。

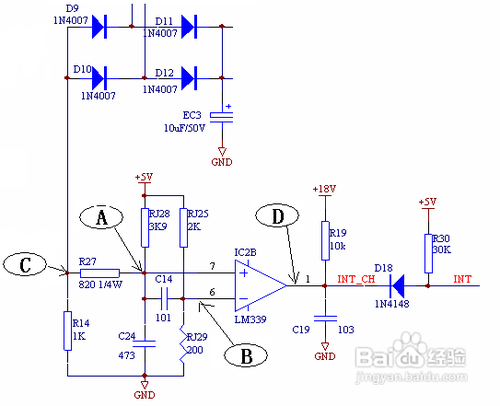

3、干扰保护电路

作用：浪涌保护电路，监控输入电网的异常变化，在有异常时，关断IGBT进行保护

1、正常工作时，LM339的1脚内部三极管截止，电阻R19把1脚电压变为高电平，当电源输入端出现大电流时，1脚内部三极管导通，输出低电平，CPU连接的中断口经过二极管D18被拉低，CPU检测到低电平时发出命令，让IGBT关断，起安全保护作用，此保护属于软件保护，另外还有硬件保护，当1脚内部三极管导通，输出低电平，直接拉低驱动电路的输入电压，从而关断IGBT的G极电压，保护了IGBT不被击穿，通常要判断是软件保护还是硬件保护方法是：通常软件保护时，软件会设置2秒才起动，硬件起动时间很快不超过2秒钟。

2、C点电压由于选择的参考点是地，静态时，C 点的电压由RJ28、R27、R14电阻分压所得，当正常工作起来后，互感器感应输入端的电流，C点的电压会下降，电流越大，C点电压越低，如图4.1所示，所以A点电压也会下降，B点为LM339负端RJ29、RJ25分压后的基准电压，当A点电压下降到B点以下时，LM339反转，D点输出低电平拉低中断口。通过调节输入正负端的参数来改变干扰的灵敏。

用工具查看两输入端在最大功率工作时，比较电压越接近越好，但仿止出现太过灵敏而导致中断间隙。（变频器上（不一定，但是比较能体现）一般干扰比较大，在最大档功率最大电流时（190~210V之间电流最大）最容易出现，）

3、CPU根据中断口检测电源输入端的浪涌电流，程序检测到有低电平，停止工作，起保护IGBT不受浪涌电流所击穿。

此电路异常出现：检锅不工作、不保护爆机
