DBPD-100S便携式局部放电测试仪
1、开机

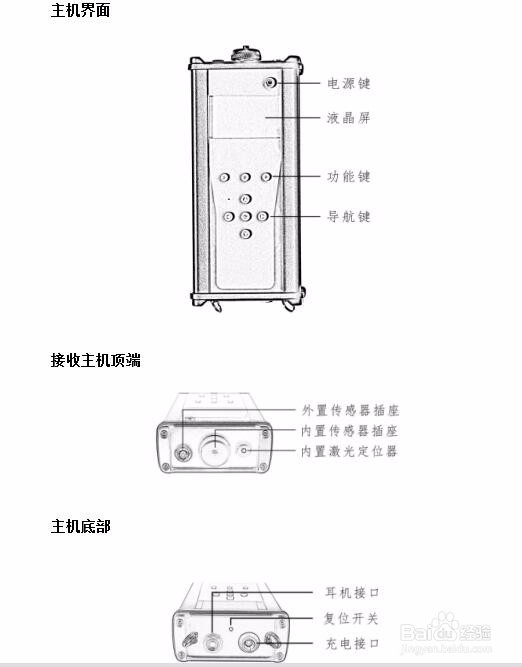

面板右上角设有电源按钮（红色），按下后会看到屏幕上显示加载的信息项。如果您没有看到这个显示，那么可能是电池电量不足，请及时给仪器充电。
2、接入与取出外部传感器
配备LEMO进口接插件用于外部传感器的可靠连接连接，它是一种常用的工业连接器，因其较高的可靠性和耐用性而被广泛应用。
连接连接器
l 将有红色圆点标记的插头插入主机的外部传感器接口。
l 将插头垂直插入主机的外部传感器接口。
当外部传感器连接到仪器时，仪器主机会自动识别是当前连接的是内部传感器还是外部传感器。
拔掉连接器
l 正对连接线提起插头底端的环。
l 垂直将插头拉出。
l 拔出时请不要旋转接插件或直接拉连接线本身。
3、运行和数据存储
增益设置
使用非常简单，无需进行过多的设置，使用时仪器会根据现场的信号值判断当前的增益值是否合适，如果显示屏右侧显示的是上箭头“↑”，则表示现场检测到的信号比较小，可以通过“▲”键增加放大倍数，直到“↑”消失时表明当前信号处于最佳放大状态，此时屏幕会显示当前测量到的信号强度大小值，实际应用中也可以不根据“↑”或“↓”判断，而通过听取声音的方法来判断最佳放大倍数。
在接收信号强的场合也可以采用同样的方法按“▼”键来降低放大倍数，直到放大倍数合适为止。
数据存储
在测试页面中按“F1”键后会将当前的测试数据，如dBuV、A值、时间等信息存储到内存，同时会在屏幕左下角的磁盘图标右侧显示当前内存中数据存储的数量。
读取数据
按下“F2”键，可以看到历史测试数据，如下图所示：
4、按右键进入删除提示面，选择”YES”删除所有数据，按”NO”退出界面，在历史数据浏览页面中按左键将回到测试界面状态。
