multism中查找数码管和其他器件的经验

1、在画布上点击ctrl+w打开元器件查找窗口，在group中选择：indicators；

2、进一步，在indicator大类中，我们选择：HEX_display;

然后在其右侧类别中找到所需的数码管，拖动到画布即可。

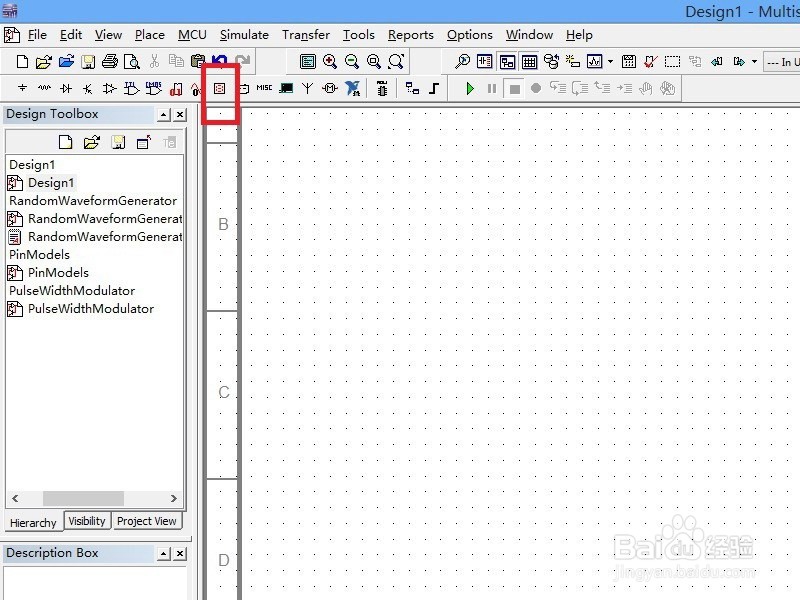

1、其实在显示类元器件的查询过程中，可以借助画布界面中的快捷icon。

我们直接点击indicator的快捷icon即可打开刚才的数码管选择界面。

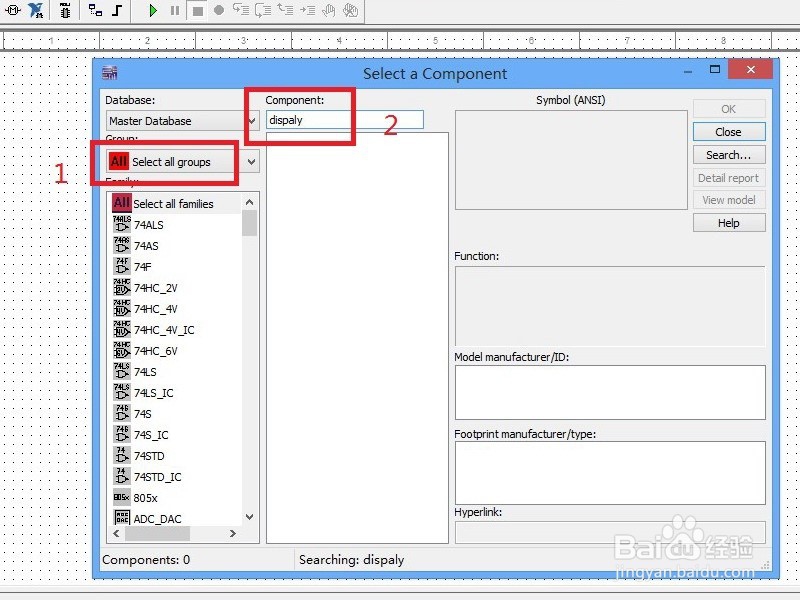

1、同样，我们打开元器件查找界面，输入：display；

没有显示出任何对应的元器件。

2、上面的搜索方法没有查找到元器件，是因为multism默认的严格搜索模式。

我们可以利用“*”进行辅助搜索，制造一种模糊搜索样式。

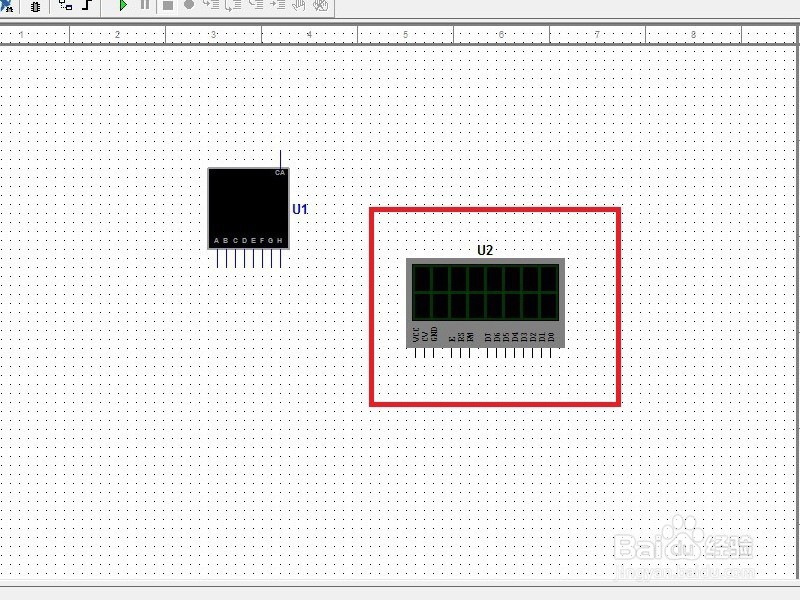

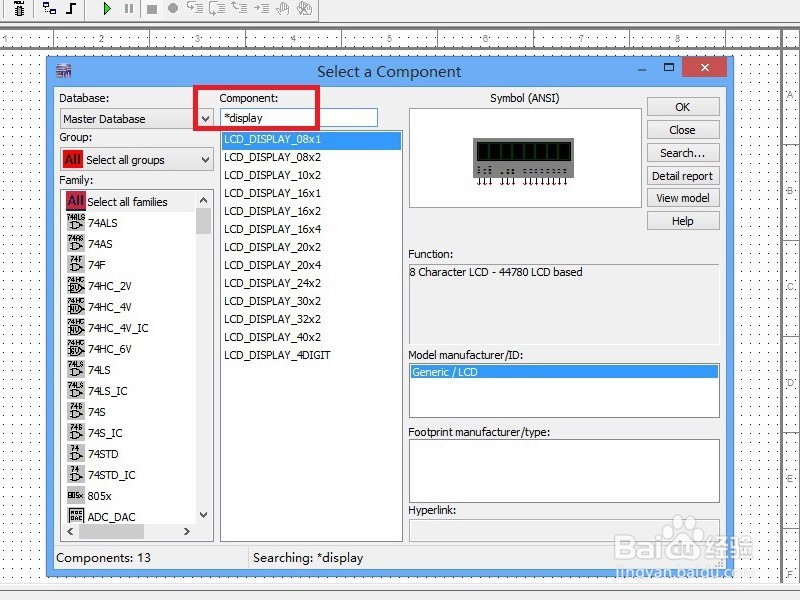

例如：*display；再次进行搜索即可成功。

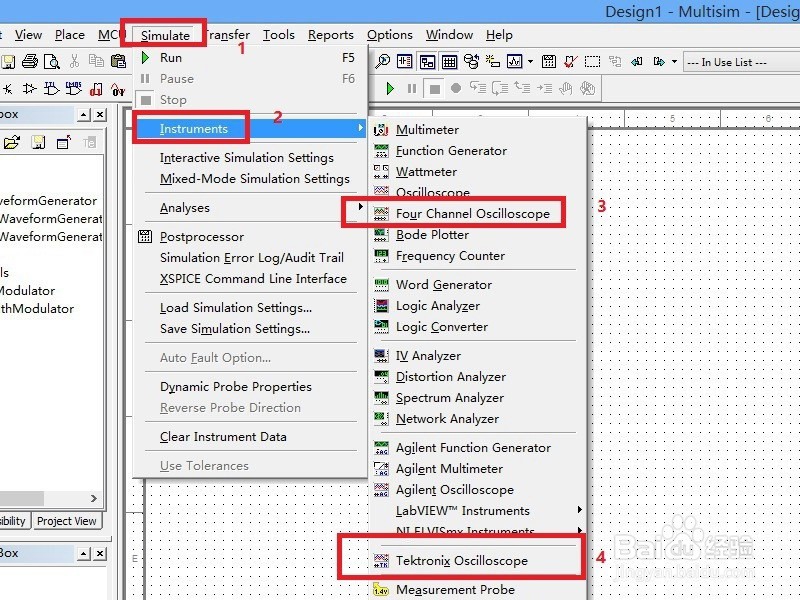

1、通过快捷栏中的simulate_instruments;

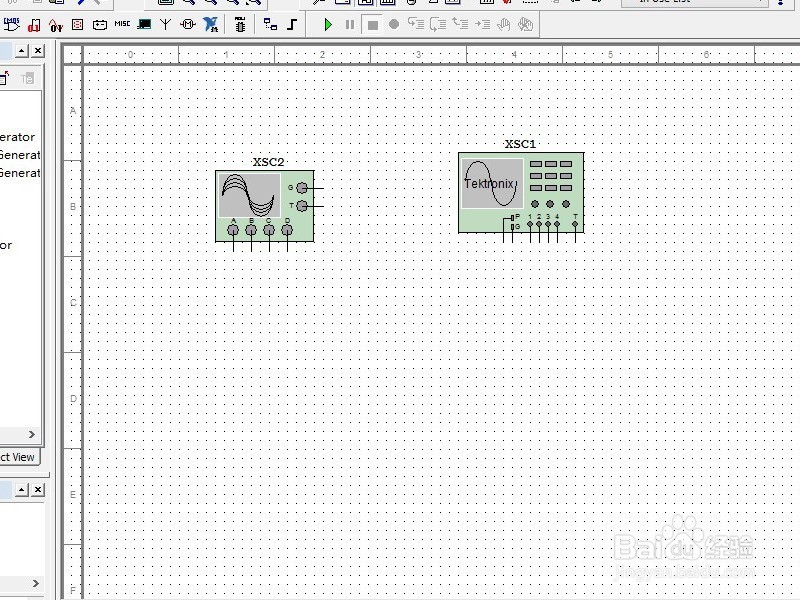

我们发现出现了两种示波器可以选择，我们将他们拖动到电气画布上。

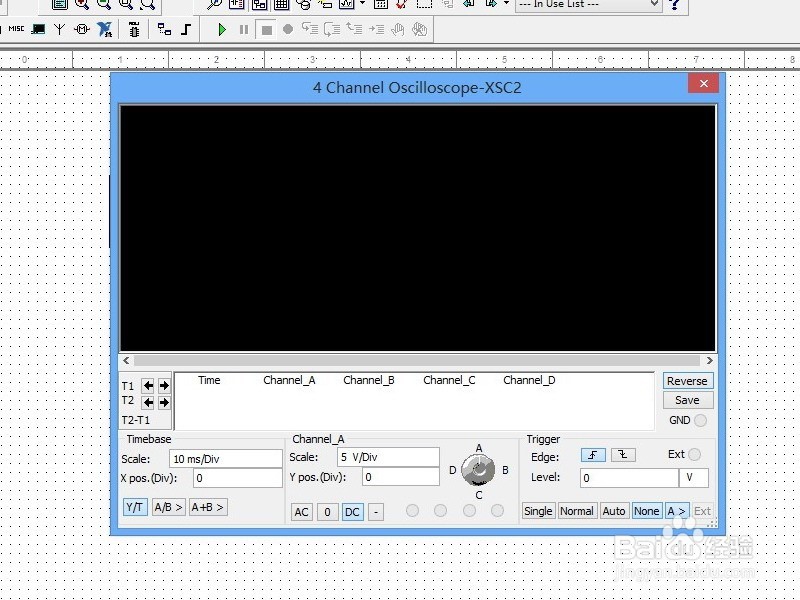

2、其中，第一种是一种最简略的示波器窗口，也是我们最常用的示波器窗口。

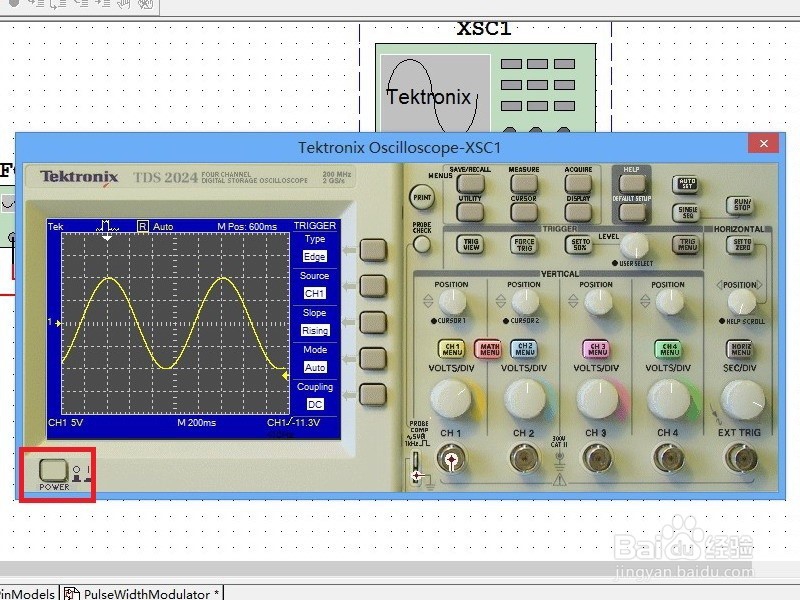

3、第二种示波器界面则以实际的示波器为显示模式，，并且需要点击power按钮开机。

左侧的所有旋钮均可通过鼠标进行选择，效果和真实的示波器一模一样。

注：两种模式可以根据自己的爱好选择使用。
