设计，可视化和分析天线

1、打开天线设计器应用

1、MATLAB Toolstrip：在“ 应用程序”选项卡中的“ 信号处理和通信”下，单击应用程序图标。

2、MATLAB命令提示符：输入antennaDesigner。

2、天线设计师帆布

3、选择并可视化天线

请点击

在画布工具栏中选择要分析的天线。

4、默认天线是偶极天线。

您可以根据筛选天线Radiation模式，Polarization和Bandwidth。

使用工具条，您还可以向天线添加腔体背衬或反射器背衬。

您还可以指定天线的设计频率。设置此值可缩放天线，使其在指定频率下谐振。您还可以在分析过程中使用“ 天线属性”选项卡调整天线。

使用Reset，返回到默认设置。

使用Accept（接受）来分析天线特性。

使用取消，重新开始。

5、天线画廊

您可以从Antenna Gallery中选择天线。

该天线画廊下拉菜单包括：APERTURE，DIPOLE FAMILY，LOOP FAMILY，MONOPOLE FAMILY，OTHERS，PATCH FAMILY，和SPIRAL FAMILY。

当您根据Radiation模式，Polarization或过滤天线时Bandwidth，天线库将使不属于所选过滤器的天线变灰。

6、分析天线

您可以根据以Hz 为单位的指定频率范围绘制天线的阻抗和S参数。

您可以根据指定的频率（Hz）来可视化天线上的电流分布。

您可以根据指定的频率可视化天线的3D方向图，AZ方向图，EL方向图。这里AZ代表方位角，EL代表仰角。

使用导出可在MATLAB工作区或MATLAB脚本中查看天线。

使用“ 天线属性”选项卡手动更改天线属性。在此选项卡中，您可以更改天线的几何特性，将绝缘基板添加到天线，以及更改负载的值和位置。

1、腔背偶极子的辐射图

使用Antenna Designer 应用程序绘制背腔偶极天线的辐射方向图。

打开应用程序，然后单击“ 新建”以显示默认的偶极天线。

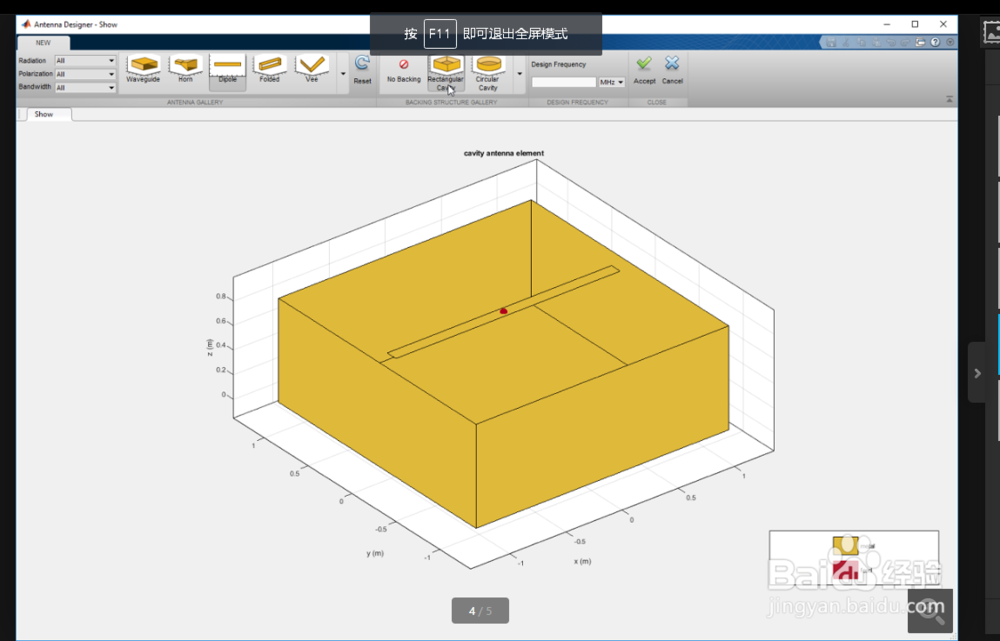

在BACKING STRUCTURE GALLERY中， 单击Rectangular Cavity， 以创建一个支持腔的偶极天线。

2、单击接受。

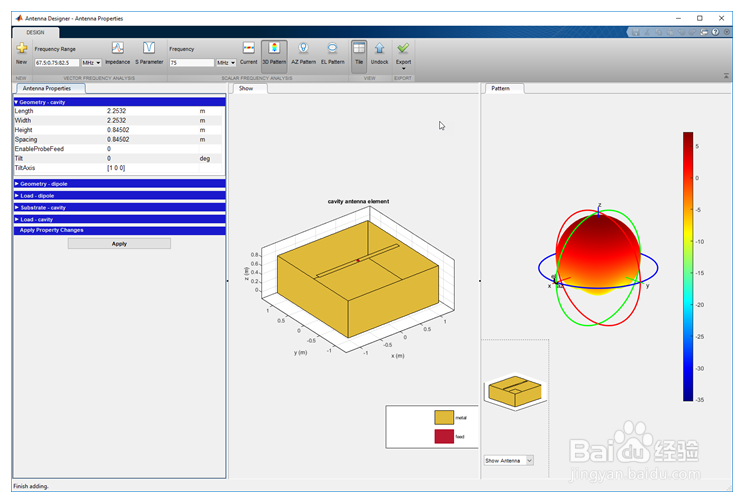

在“标量频率分析”中，单击“ 3D方向图”以计算背腔偶极子的辐射方向图。使用的默认频率是75 MHz。单击平铺以查看天线和辐射方向图。

1、分析具有介电基片的贴片微带天线

使用Antenna Designer应用程序绘制带有电介质基板的贴片微带天线的辐射方向图。

打开应用程序，然后单击“ 新建”。在天线画廊部分，在PATCH FAMILY，点击Microstrip. 点击接受。

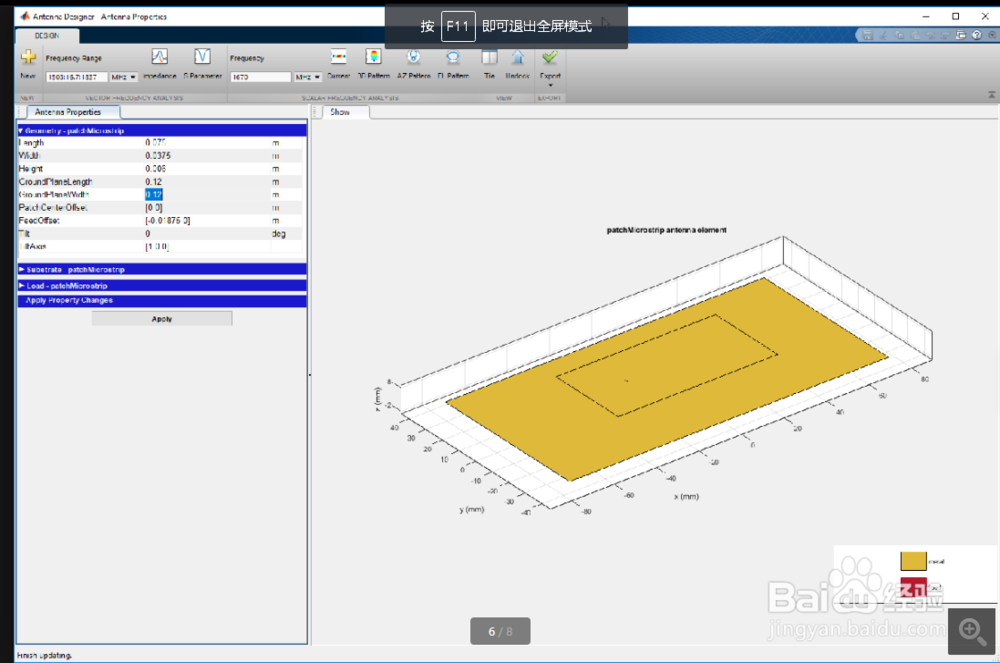

在“ 天线属性”选项卡上，将地平面长度和地平面宽度更改为0.120 m。单击“ 应用”以查看更改。

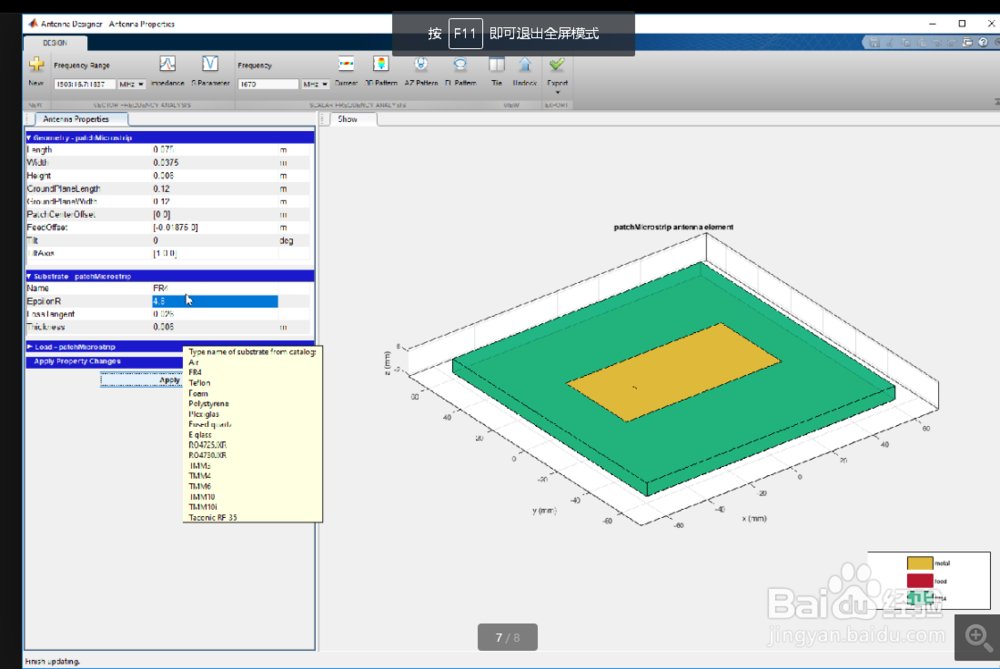

2、将FR4电介质作为衬底添加到贴片微带天线。要添加电介质，请打开“ 基材”部分，并将鼠标悬停在“ 名称”选项卡上，以查看Dielectric Catalog. S基材名称为FR4，EpsilonR为4.8000，损耗角正切为0.0260。单击“ 应用”查看天线。

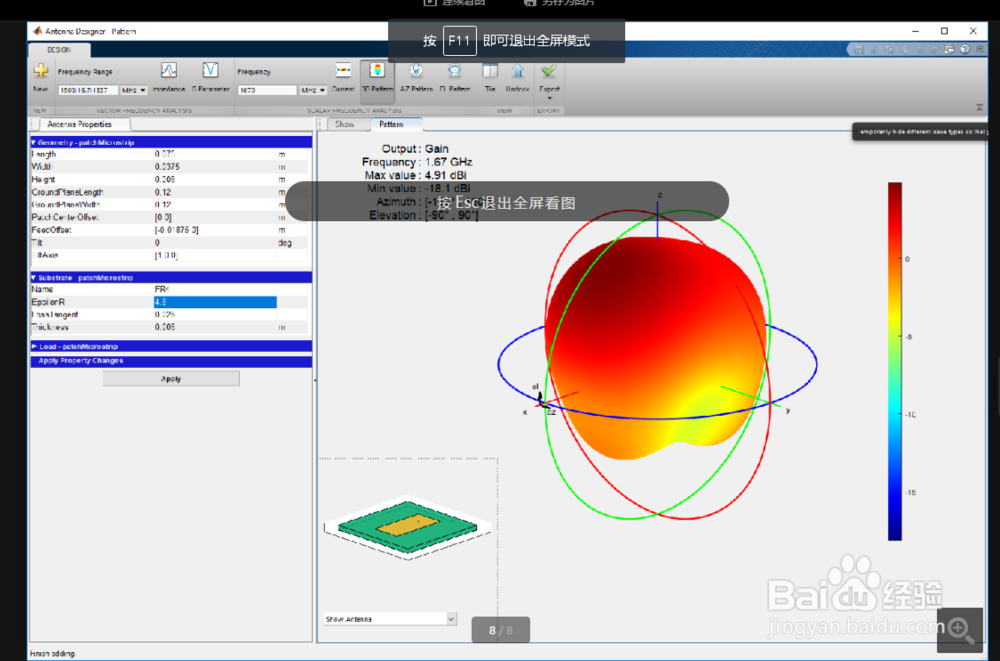

3、单击3D方向图以绘制默认频率1.67 GHz时天线的辐射方向图。

1、导出，保存，加载和分析Discone天线

使用Antenna Designer应用程序创建和导出盘式天线。

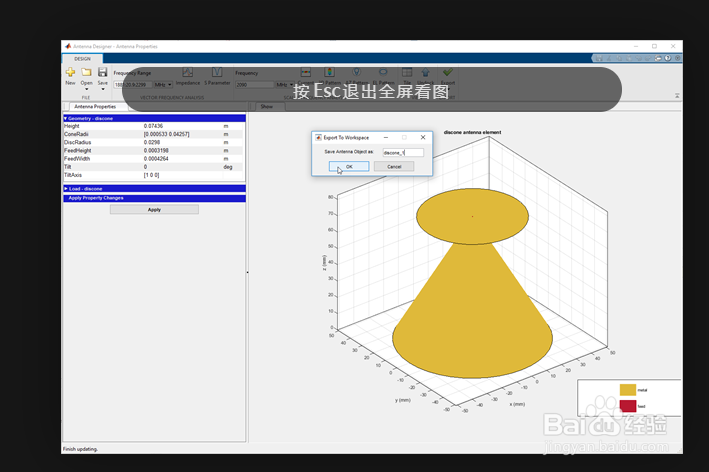

2、在Matlab工作区中，您将看到导出的天线。这是.mat文件的形式。

在Matlab命令行上将天线参数更改为以下给定值，然后将.mat文件再次保存到已知文件夹中。

Rd = 55 e - 3; The radius of the disc

Rc1 = 72.1 e-3; cone

Rc2 % = 1.875 e-3 wide radius; cone

The narrow radius Hc % = 160 e - 3; The vertical height of the cone

Fw = 1 e - 3; Feed width

S % = 1.75 e-3; Spacing between the cone and the disc

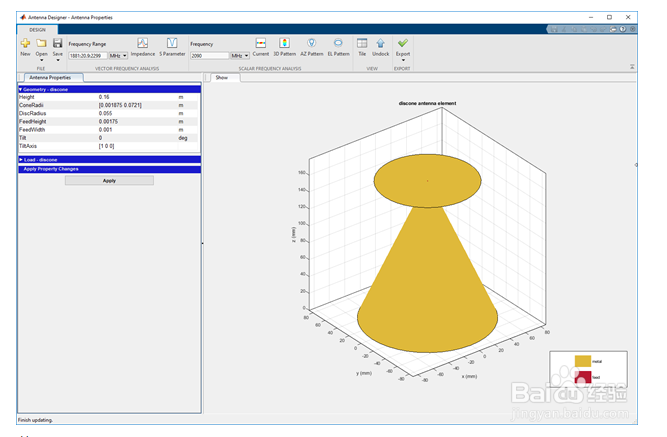

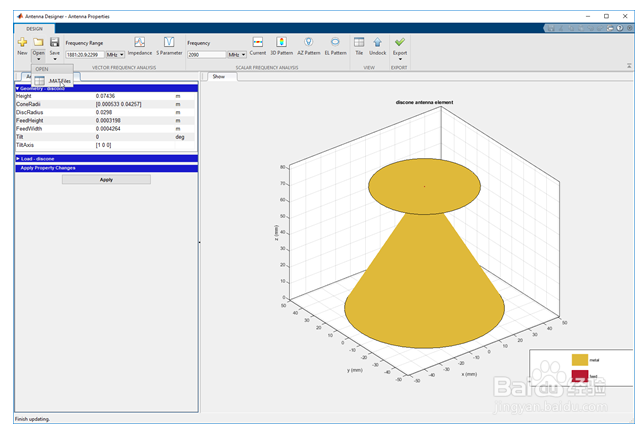

3、使用打开的天线设计器应用程序打开碟形天线的更新的.mat文件。

4、该应用程序将覆盖以前的碟形天线设计，并打开更新的碟形天线。

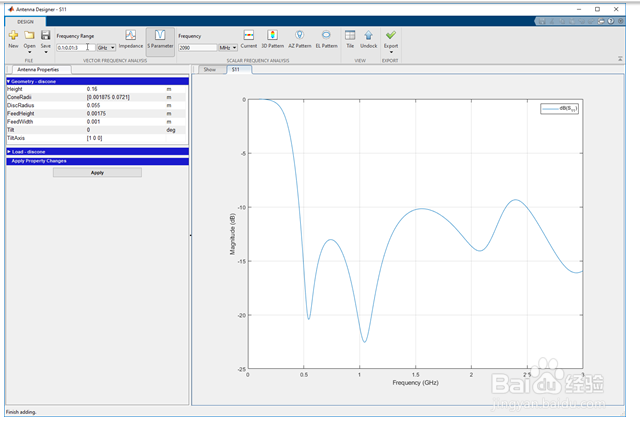

5、计算指定频率范围内天线的S参数。

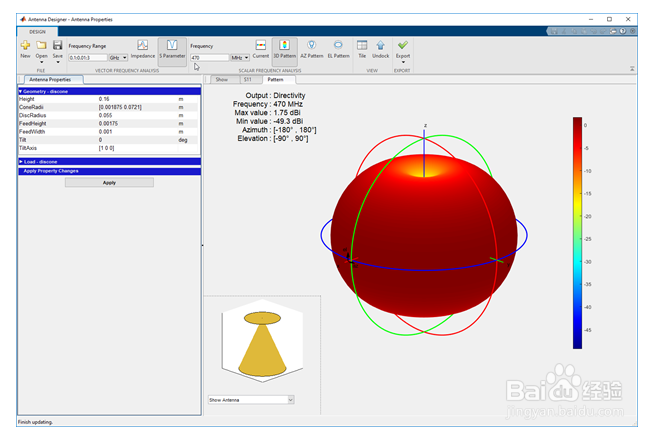

6、绘制指定频率下天线的辐射方向图。
