分享一下指针式绝缘电阻测试仪的操作细则

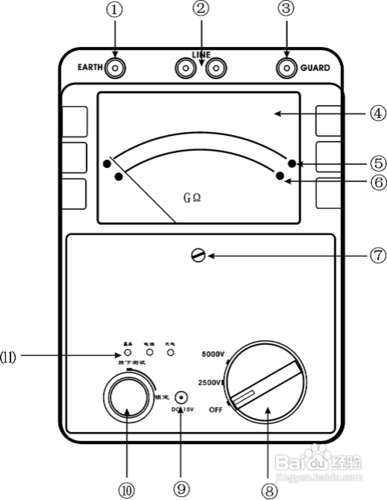

1、HT25系列指针式绝缘电阻测试仪的结构图如图所示

2、充电：将充电适配器的直流端插入仪表电源插孔⑨，另一端接通交流电源，充电指示灯（红色）亮，快速充电开始。

3、开始测量：转动波段开关接通电源，如电源工作正常指示灯应发绿光否则回发红或黄色光，按下测试键⑩，仪表开始检测电池容量。

4、按下或锁定测试键⑩开始测试。这时测试键上方高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表LINE②端有高压输出；当绿色LED亮,在外圈读绝缘电阻值(高范围);红色LED亮,则读内圈刻度。测试完后,松开测试键⑩，仪表停止测试。

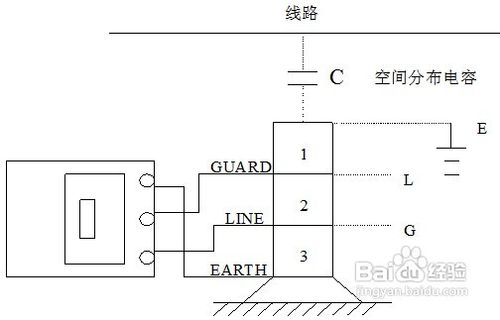

5、屏蔽段：在电力电缆等的绝缘测量或外界电磁场干扰时，为了消除表面漏电和外界电磁场的干扰而影响测量结果的准确度，在实际测量过程中，采用仪表的屏蔽端来消除漏电电流、屏蔽干扰，原理图如图所示
