PROE 工程图中筋的剖面画法

      在我国国家标准中，筋的纵向剖面画法是不剖切的。若我们 在PROE5.0直接使用剖面对筋特征进行剖切将导致不符合国家标准。为此本文提出了两种较简便的方法，来解决用 PROE 出工程图时筋特征被剖切的问题。

方法/步骤

方法1：

大致思路：先用PROE 生成剖切后默认的工程图，通过拭除不需要的剖面线，在需要添加剖面线的区域填充剖面线。

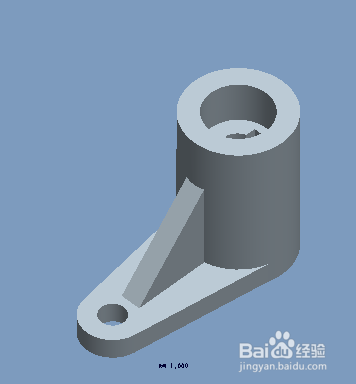

这里我们以下图为例介绍.

（1）   用 PROE 生成三维模型的工程图，插入第一个普通视图。

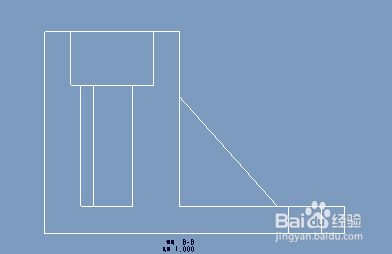

（2）   插入上一个普通视图的投影视图，并在创建 2D 剖面视图后，选取不合理的剖面线使用鼠标右键拭除。

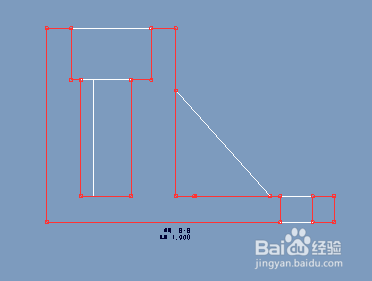

（3）使用草绘中的“使用边”工具创建需要添加剖面线区域的边界投影线。

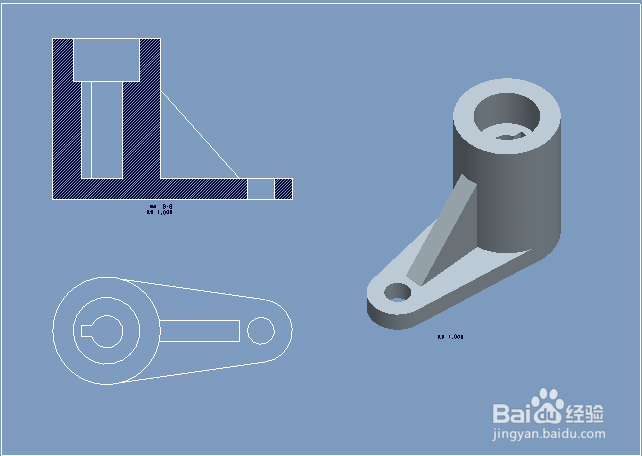

（4）先选中上一步骤绘制的封闭区域，使用草绘中的“剖面线 / 填充”工具，将该闭合区域添加剖面线即可。

方法2：

大致思路是：在三维模型中添加简化表示，再将 采用主表示生成的筋特征的投影线，复制到用简化表示生成的工程图中。

（1）在三维模型中创建一简化表示，但对三维模 型不做任何更改。

（2）在该三维模型的工程图文件中，插入一普通视图及该视图的投影图，并创建筋的剖视图，均采用简化表示。

（3）使用草绘中的“使用边”工具，将所有视图中筋的投影线复制一次。

（4）选中上一步骤中绘制的所有对象。再选择单：编辑 / 相关 / 与视图相关将边界与视图关联。

（5）打开三维模型，重新编辑“视图管理器”中的  “选项”/“添加列”，在模型树中将筋特征排除，并更新。

（6）再返回到该三维模型的工程图文件，即可发  现筋的剖切视图已符合国标要求。
