工业级MODEM的安装方法

1、开箱

开箱，检查产品及配件：

u TM110 * 1台

u 车载天线(SMA阳头) 1根

u 标配12VDC/0.5A电源 1个

u RS232三芯串口线 1条

2、安装与电缆连接

外形尺寸：

MODEM封装在金属机壳内，可独立使用，两侧有固定的孔位，方便用户安装，具体的尺寸参见下图。（单位:mm）

3、天线安装

TM110天线接口为SMA阴头插座。将配套天线的SMA阳头旋到IP MODEM天线接口上，并确保旋紧，以免影响信号质量。

SIM卡安装

安装或取出SIM卡时，先用尖状物插入SIM卡座右侧小黄点，SIM卡套即可弹出。安装SIM卡时，先将SIM卡放入卡套，并确保SIM卡的金属接触面朝外，再将SIM卡套插入抽屉中，并确保插到位。

供电电源

TM110采用了先进的电源技术,来提高系统稳定性，以便适用复杂的外部环境。用户可采用标准配置的12VDC/500mA电源适配器给设备供电，也可以直接用直流5~35V电源给设备供电。当用户采用外加电源给设备供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过35V），并保证电源功率大于4W以上。

推荐使用标配的12VDC/0.5A电源。

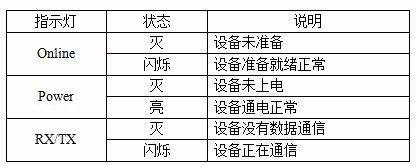

指示灯说明

MODEM提供三个指示灯：“Online”，“Power”，“RX”，“TX”。指示状态如下：
