JQECT-S7MPI西门子S7-200/300/400以太网的设置

1、西门子S7-300/400 采用NET-MPI 连接WINCC，可以采用TCP/IP。

1、新建WINCC项目，选中项目的变量管理，点击鼠标右键，选择快捷菜单“添加新的驱动程序”，在弹出的对话框中选择 SIMATIC S7 PROTOCOL SUITE，选择TCP/IP，点击鼠标右键，新驱动程序的链接。

2、在弹出的连接属性对话框输入连接名字，如”NETMPI”，点击属性按钮，在弹出的属性对话框中输入IP地址为NET-MPI的IP地址。

3、 鼠标右键TCP/IP，选择“系统参数”，选择“单元”属性页，设置逻辑设备名称为TCP/IP->（计算机网卡）。

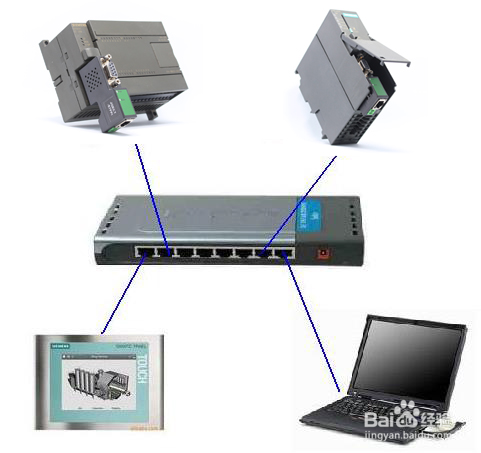

1、硬件配置：西门子S7-200PLC和S7-300PLC各一个；以太网通讯模块NET-PPI和NET-MPI各一个；TP177B触摸屏；计算机；交换机。

方案描述：西门子S7-200、S7-300PLC通过JQECT以太网模块和西门子触摸屏（带网口）以及上位计算机建立以太网通讯。实现触摸屏与PLC之间的以太网通讯以及计算机对触摸屏、PLC的程序下载。

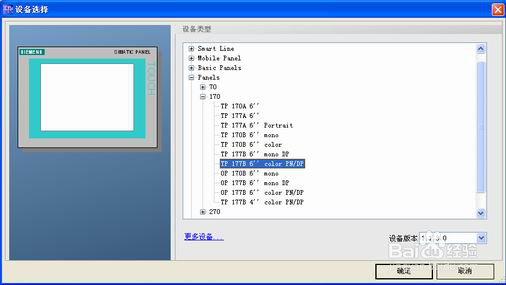

2、新建项目：打开WinCC flexible Standard软件，点击“项目”-“新建”，选择相应的触摸屏型号（以TP177B Color PN/DP为例），点击“确定”。

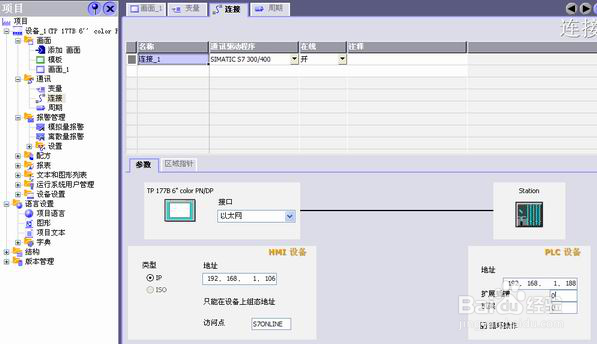

3、建立连接：双击“通讯”下的“连接”，在“通讯驱动程序”下选择“SIMATIC S7 300/400”驱动（这里建立的是与S7 300的连接），在“接口”下选择“以太网”，在“HMI设备”下的“地址”中填入触摸屏的IP地址（192.168.1.106），在“PLC设备”中的“地址”填入NET-MPI的IP地址（这里是192.168.1.188）。

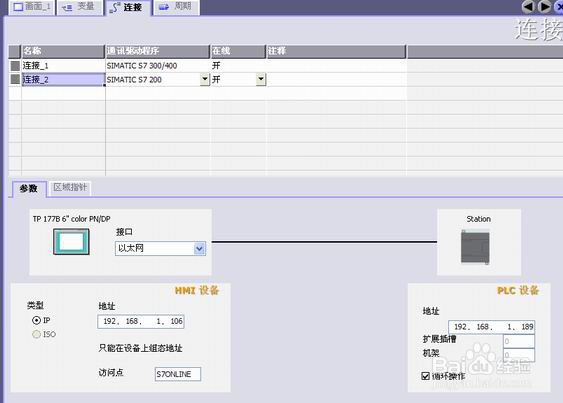

4、用同样的方法，再建立一个与S7 200的连接（连接2），在“HMI设备”下的“地址”中填入触摸屏的IP地址（192.168.1.106），在“PLC设备”中的“地址”填入NET-S7 PPI的IP地址（192.168.1.189）。

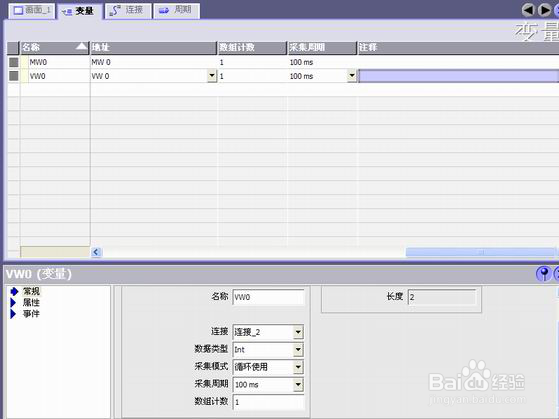

5、新建变量：双击“通讯”下的“变量”，新建与S7 300连接的变量MW0，与S7 200连接的变量VW0。

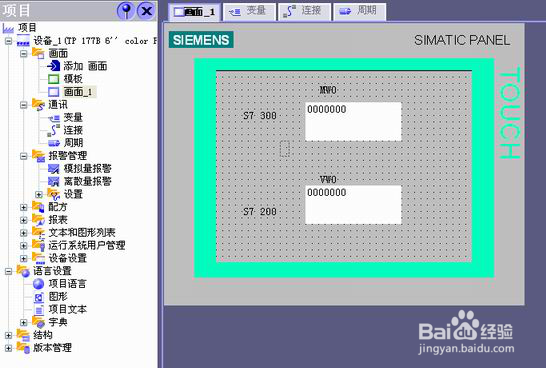

6、新建画面：建立两个变量（S7 300的MW0，S7 200的VW0）的画面即可完成。
