低功率AC-DC离线式PWM功率开关M5840

M5840采用原边反馈技术，使系统应用中可以节省TL431和光耦以降低系统成本。

方法/步骤

M5840具有软启动功能，同时为了保证驱动正常工作特针对各种故障设计了一系列完善的保护措施，包括逐周期电流限制、峰值电流限制、过温保护、过压保护、电源箝位和欠压锁定功能。

特征

l恒压和恒流精度可达5%

l原边控制模式，无需TL431和光耦

l非连续模式下的反激拓扑

准谐振开关模式，减小开关损耗

具有软启动功能

内置前沿消隐电路(LEB)

频率抖动

恒压恒流控制

恒流和输出功率可调

内置初级电压采样控制器

内置高压650V2AMOS管

可调式线损补偿

基于系统稳定性的保护功能

◆欠压锁定 ◆逐周期电流限制

◆峰值电流限制◆过温保护

◆过压保护和电源箝位

SOP-8无铅封装

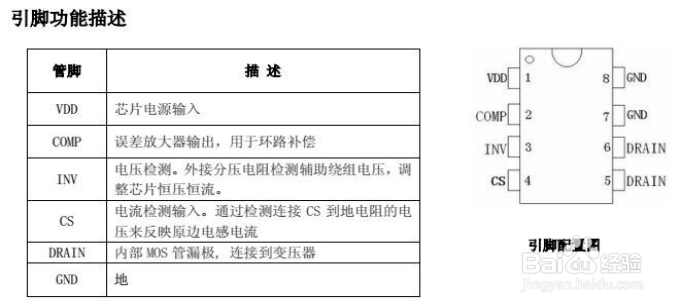

管脚描述

典型应用
