教你用超声波检漏仪SDT测试局部放电

1、首先我们来了解一下电弧和电晕：

1.电弧是一种气体放电现象，电流通过某些绝缘介质(例如空气)所产生的瞬间火花。

2.电晕电晕的产生是因为不平滑的导体产生不均匀的电场，在不均匀的电场周围曲率半径小的电极附近当电压升高到一定值时，由 于空气游离就会发生放电，形成电晕。多见于高电压。

局部放电：当外加电压在电气设备中产生的场强，足以使绝缘部分区域发生放电，但在放电区域内未形成固定放电通道的这种放电现象， 称为局部放电。主要指高电压设备。

1、超声波检漏仪SDT通过检测伴随局部放电而产生的超声波信号，进行频率转换，将超声波信号变为人耳可以听见的声音和显示的数值，来找出局放点，消除隐患。

2、不同性质的局放声音的特性就不一样，所以可以通过声音的不同来判断是何种局放故障。

3、局放的强烈程度可以通过数值的大小进行量化。

4、超声波具有方向性，可以对局放点进行定位。

5、SDT超声波检漏仪应用范围：

GIS，电缆接头，母线，变压器，开关柜，电 源柜及通讯柜内的局部放电检测

1、GIS是当今电力系统最重要的开关设备 。因此GIS内部的开关能否正常工作，是电网能否安全运行的关键因素。

常见的GIS局放源有：

1生产和安装过程中遗留的金属颗粒，在电场作用下移动造成的放电。

2、��氧树脂绝缘在浇注过程中残留的气泡。

3尖端产生的放电。

4绝缘子表面导电微粒造成的放电。

5支撑件接触不良导致的放电。

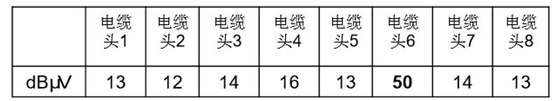

1、对同类设备的测试结果进行比较，当同类型的某一设备个体的测试结果比 其它同类设备的测试果均大时，就可以判断此设备存在缺陷的可能性，表一为某组10kV电缆测试结果：

2、对同一设备不同时间的测试结果进行分析，从而比较分 析得出设备的运行状况，表二是某10kV电流互感器所对应隔室的在不同时间内的测试结果：

从以上测试结果可以得出，此电流互感器的放电强度逐渐加强，到第十个月，放电强度己达到50dB，需对此电流互感器采取相应的措施。

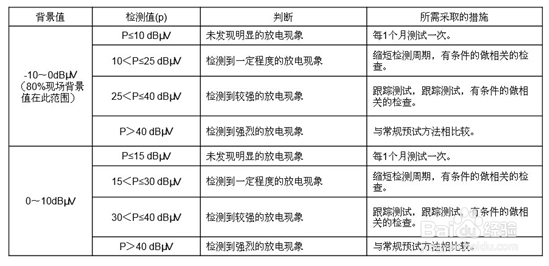

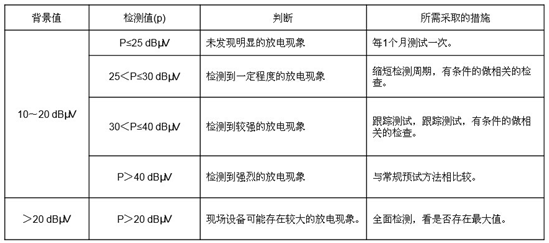

3、判断方法参考图：
