使用Viso从Sqlser数据库中导出ER图

1、打开viso软件，点击“新建”-“软件和数据库”-“数据库模型图”，如下图中红色框中的步骤。

2、新建完成后，在viso菜单栏出现“数据库”菜单。点击菜单，选择反向工程。

3、驱动程序选择Microsoft Sql Server,数据源选择“新建”，进行数据源的建立。

1、此处选择“系统数据源”。点击“下一步”，在下一步列表中选择“Sql server",并继续”下一步“。

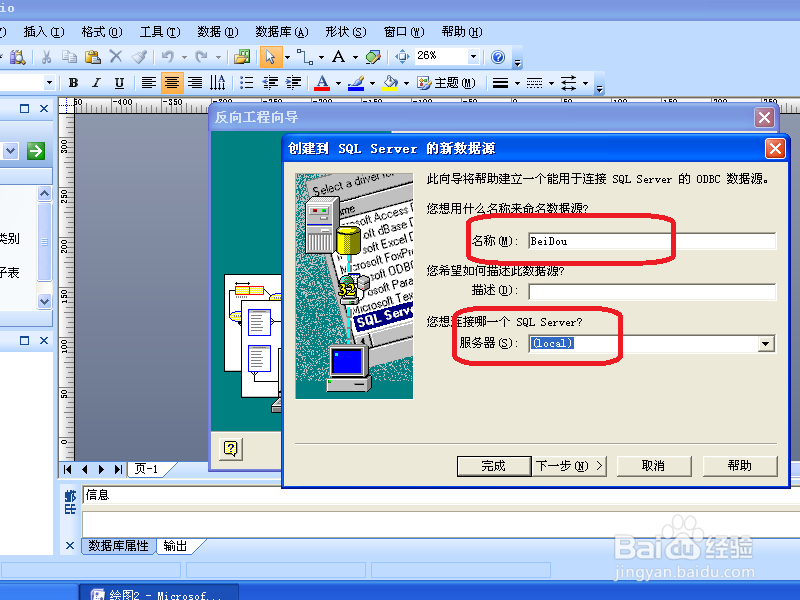

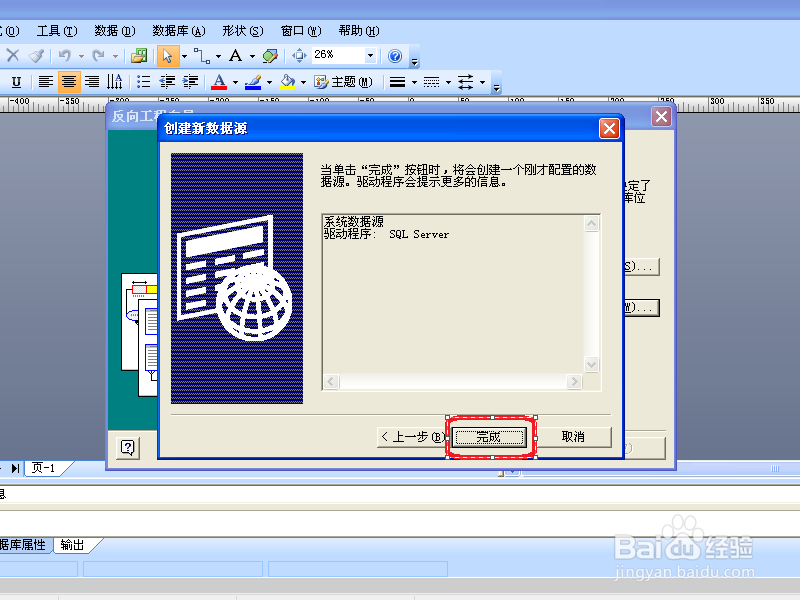

2、点击”完成“。在随后出现的对话框中随便输入一个名字，服务器选择local.

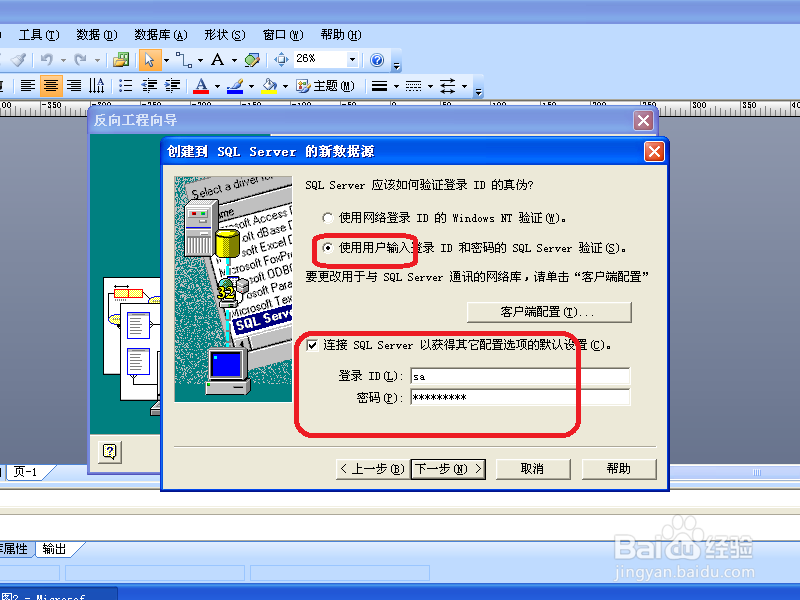

3、选择用户名密码验证，并输入数据库的用户名密码。点击”下一步“并更改默认数据库为需要的数据库。之后点击”完成“→”确定“→ ”下一步“。

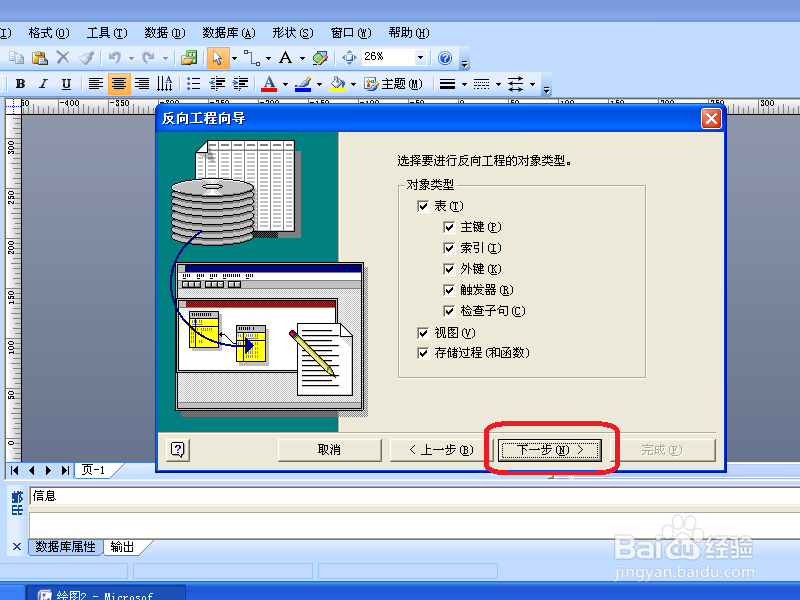

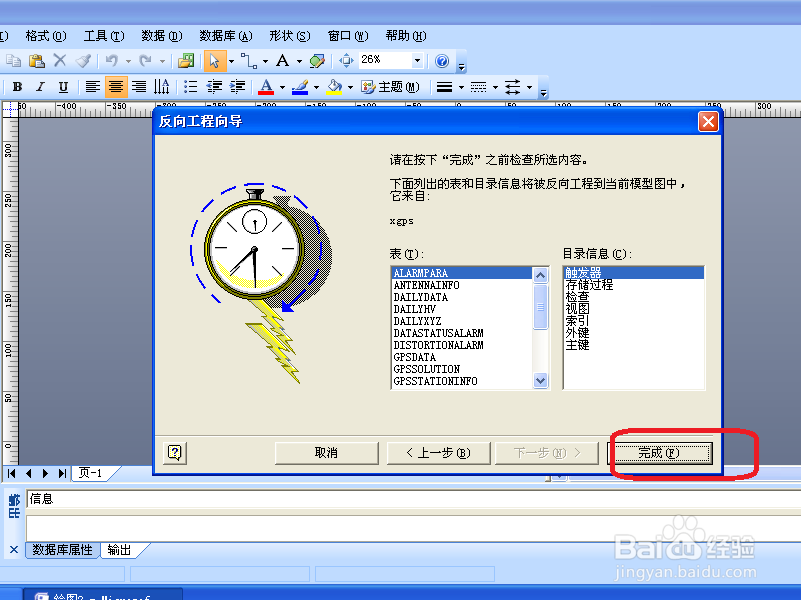

4、选择需要创建的项目，下一步，选择需要在图中体现的表，此处全选即可。完成后，点击完成。

5、到此，即完成了从Sql server 数据中，导出逻辑关系图的工作。
