在夹具设计中，转角气缸的选型和使用

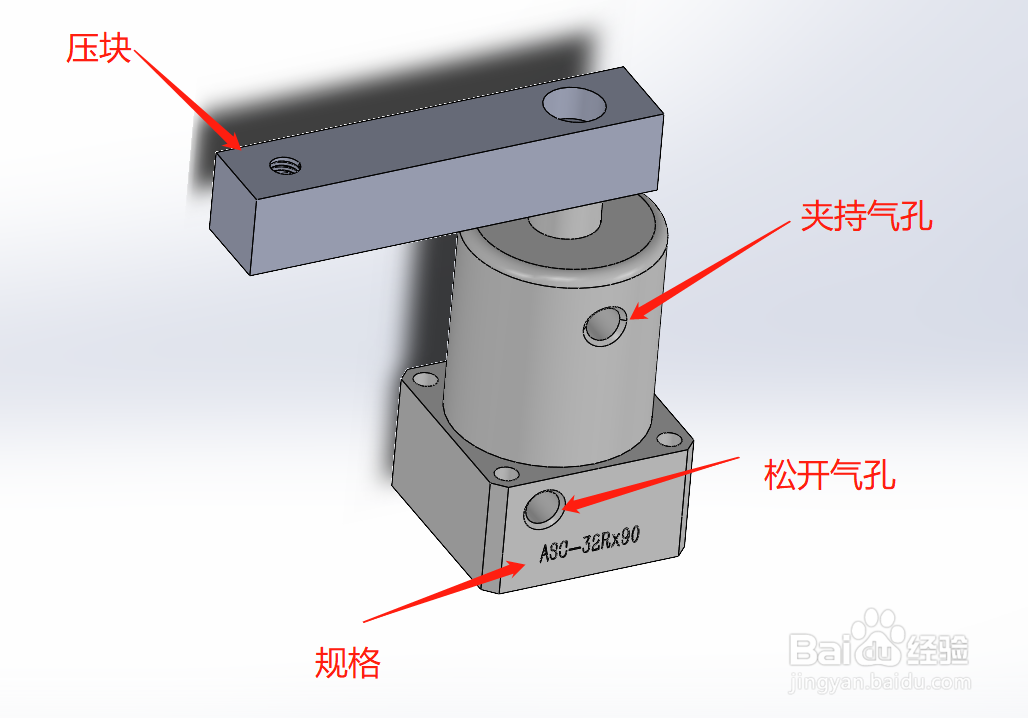

1、1、以下为转角气缸示图

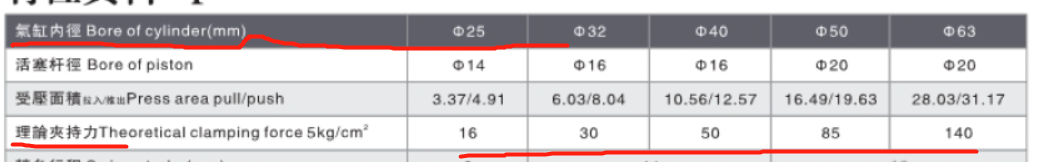

2、2、在夹具设计中，首先会从夹持力的大小来选型不同的转角气缸的缸径(气缸内径)。

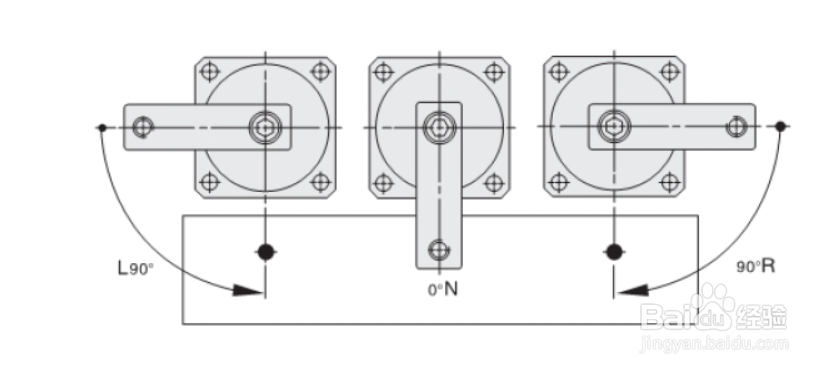

3、3、选完缸径后，就要从实际所需来选转角缸的转角方向，一般方向分左转和右转两种。

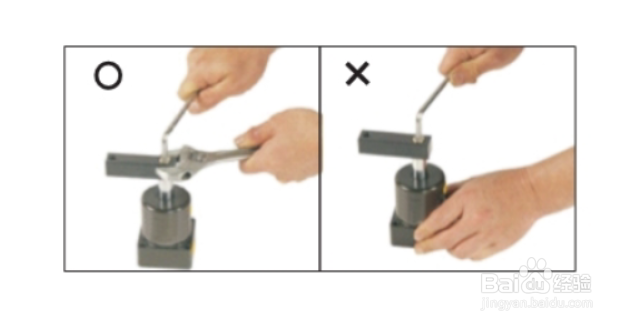

4、3、转角气缸在使用时，除了接对夹紧和松开气孔的管路外，还要注意压块的安装方式，使用不当容易造成气缸的损坏。正确方式是：要用开口把手夹紧固定，然后再用六角扳手拧紧。

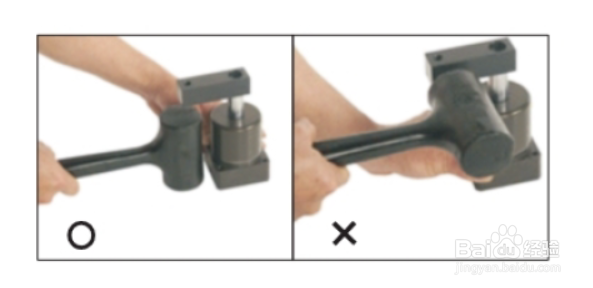

5、3、转角气缸拆缸压块也要注意，要用锤子从下往上轻轻敲出，禁止从侧边敲，侧边敲容易造成内部机构损坏。
