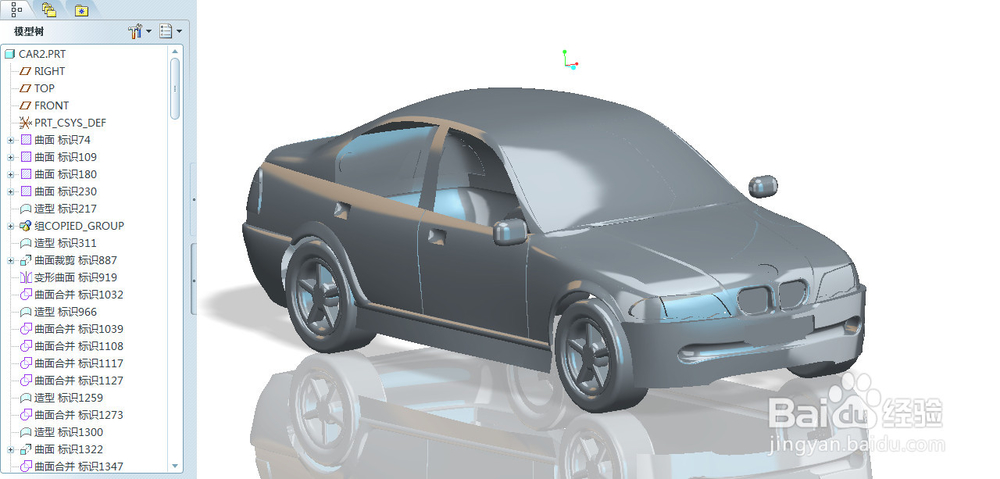

proe高级曲面教程

1、构建空间曲线。

2、可通过草绘交截或造型中的曲线命令创建空间曲线。

3、草绘交截是指选择两个不同视图的草绘执行“编辑-相交”命令，效果与两个草绘分别拉伸成面后两个面执行“编辑-相交”命令效果相同，创建出一条空间曲线。造型里的曲线命令功能更强大，可创建三类曲线，分别为自由曲线、平面曲线、曲面上的曲线。

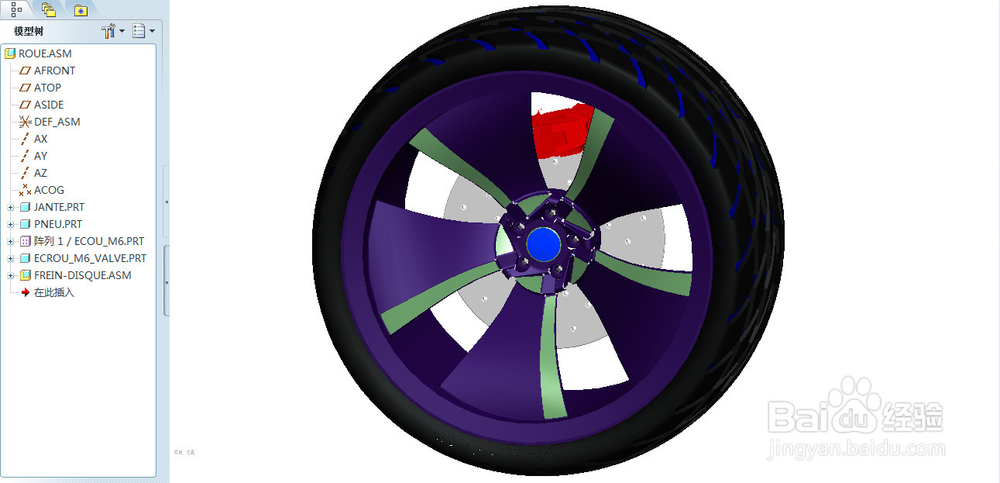

1、构建空间曲面。

2、可通过边界混合或造型中的曲面命令创建空间曲面。

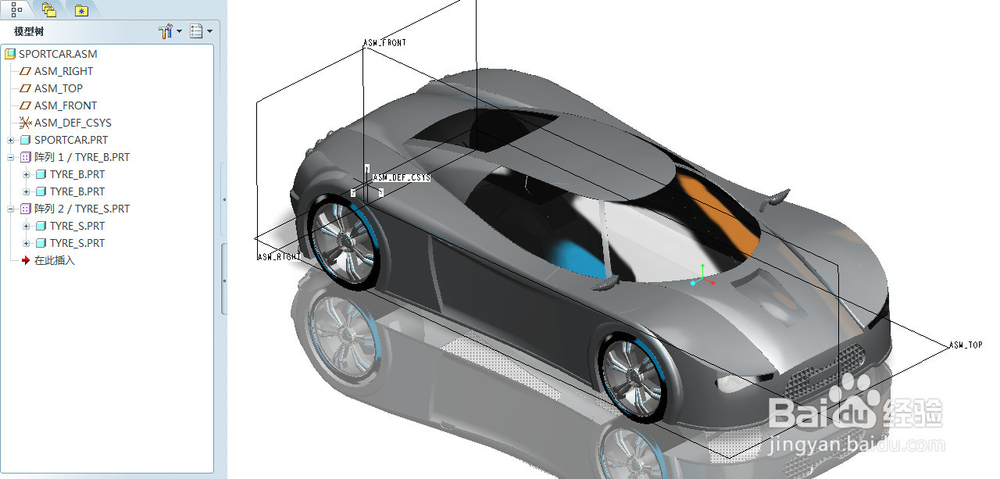

1、使曲面平滑过渡。

2、通过造型命令，并设置曲线端点的约束条件以及曲面边界的约束条件，可使曲面更平滑。

在满足形状的条件下，减少曲线的控制点，有助于提高曲线、曲面质量。

3、曲线约束条件设置方法：点击曲线端点，出现控制线，右键控制线选择“曲面曲率”或“曲面相切”；“曲面曲率”比“曲面相切”更平滑，按需选择。

曲面约束条件设置方法：边界混合里曲面边界上是一个小圆圈，造型曲面命令里曲面边界上是一条细线，都是右键，一般选择”相切“。

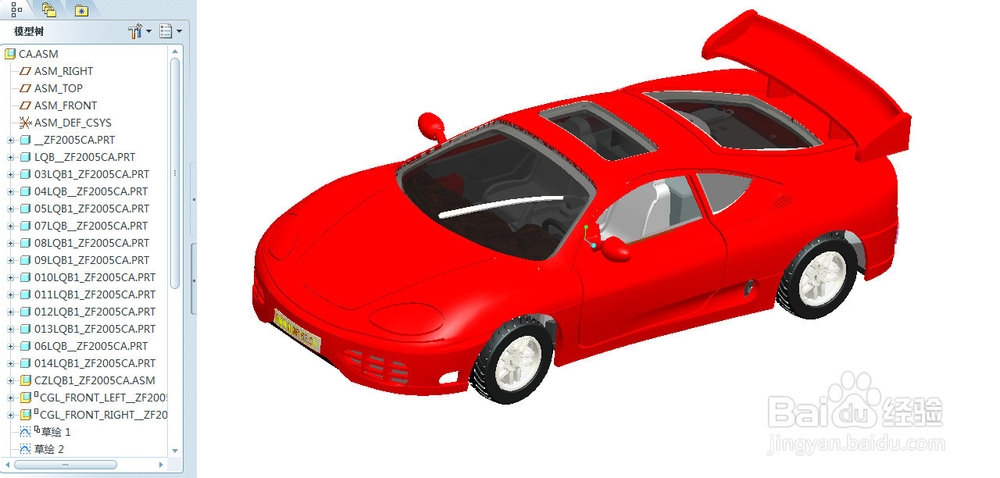

1、细化特征。

2、通过拉伸切除或造型中的曲面修剪命令拆开已有曲面，重复以上步骤，可创建更复杂特征。

3、特征创建完成后，进行曲面合并、曲面加厚或实体化、倒圆角等操作。
