安全的手机充电器

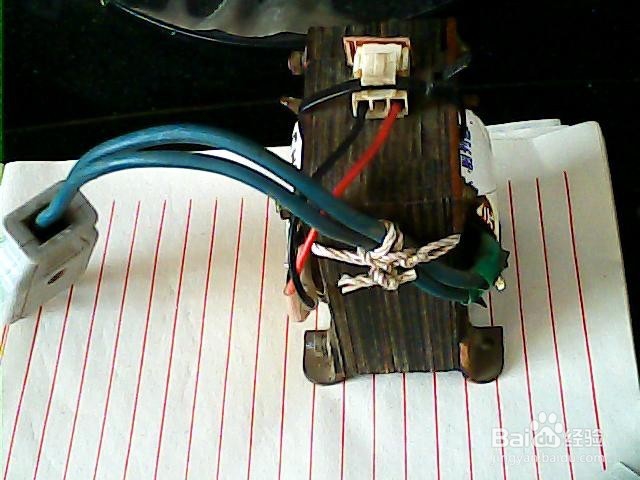

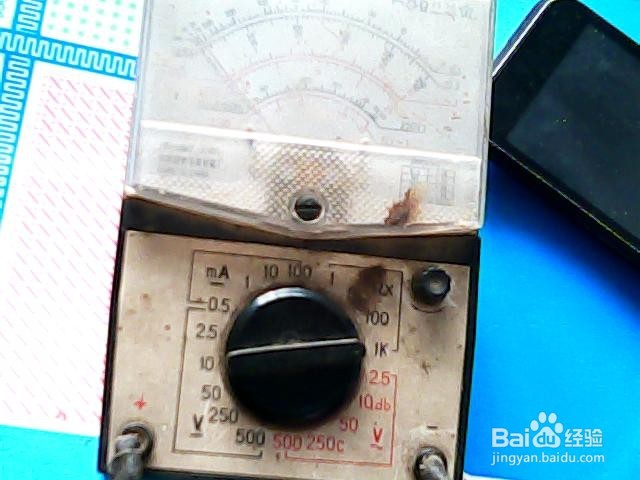

1、首先用万用表测量变压器是否漏电，用电阻X1K当量初级与次级之间电阻，必须是无穷大，！！！！！这点很重要，这是充电器安全与否的关键，36V是安全电压，低于36V才安全，变压器输出10V~交流电，就是摸在手上都没事，量时表针一点都不能动，《特别提醒 》 1没有相关知识的请咨询专业人士，2请分清初级次级，不能接反，！！！！！很严重！！！！电压过高很危险！！！！3使用时变压器必须放在干燥的地方，必须保证散热良好，特别是夏天给手机充电时。

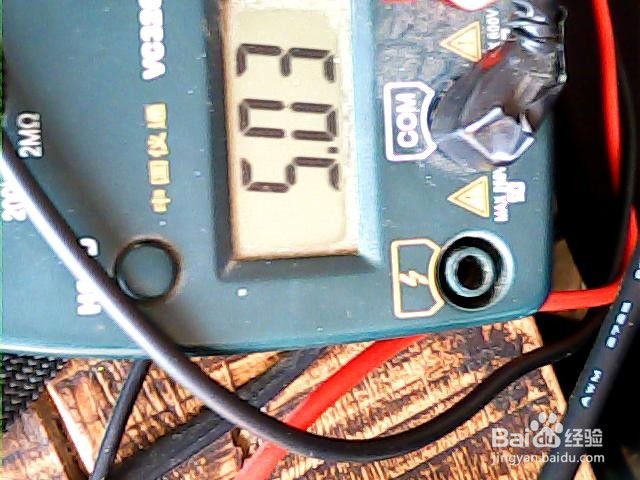

2、先给变压器接电把烙铁烧热将初级次级分别焊好，注意用保护绝缘套套好！！！！！插电测试次级电压，电压高一点也能用，就是利用率低，在强调一下，绝缘，做好后放在孩子够不到的地方！！！

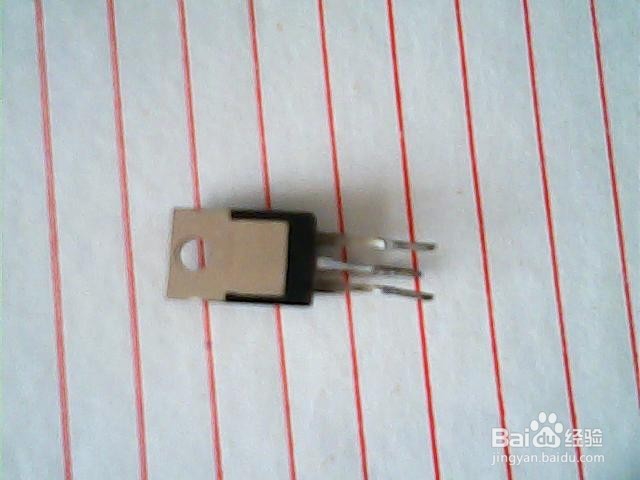

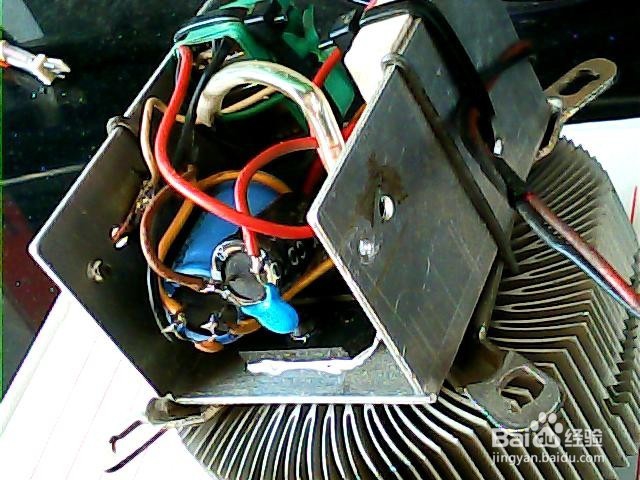

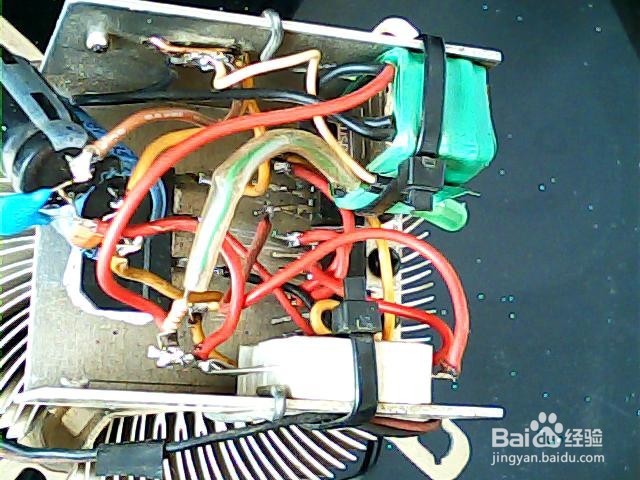

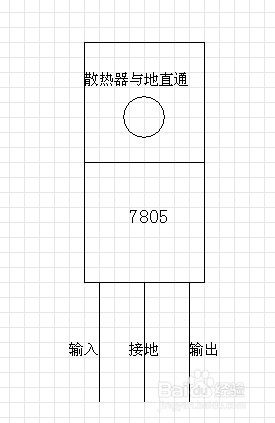

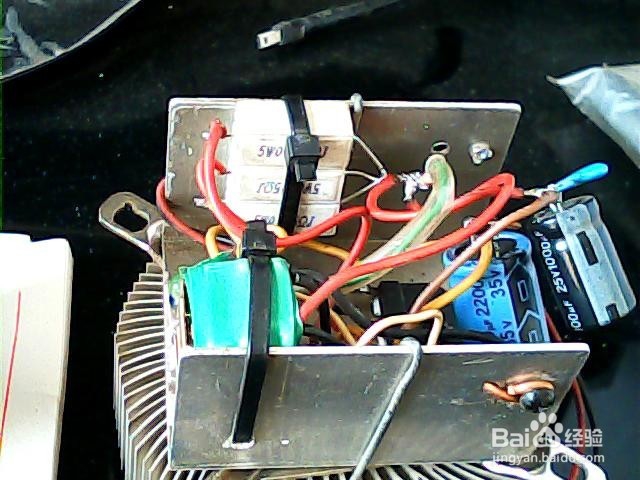

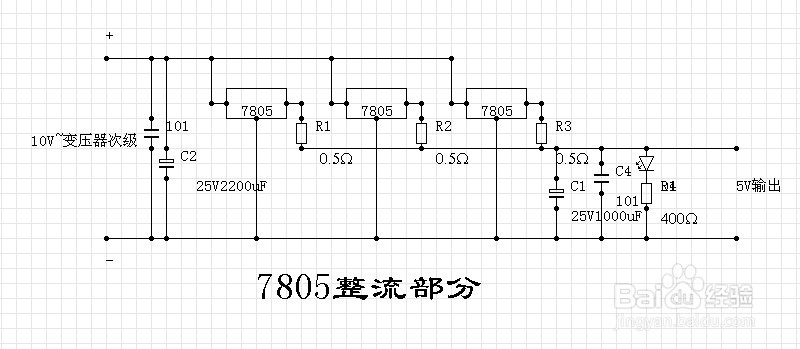

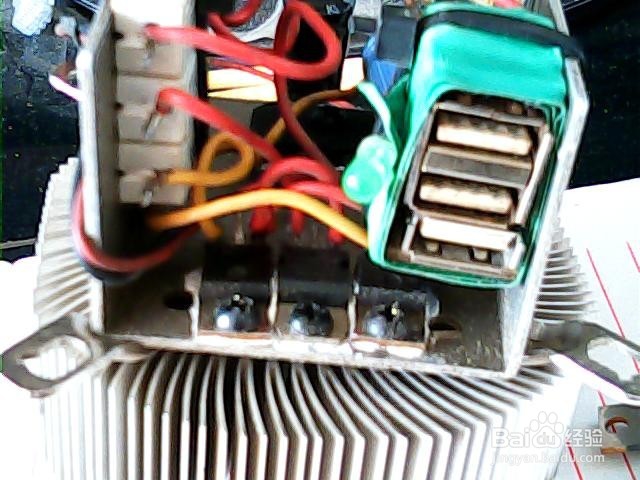

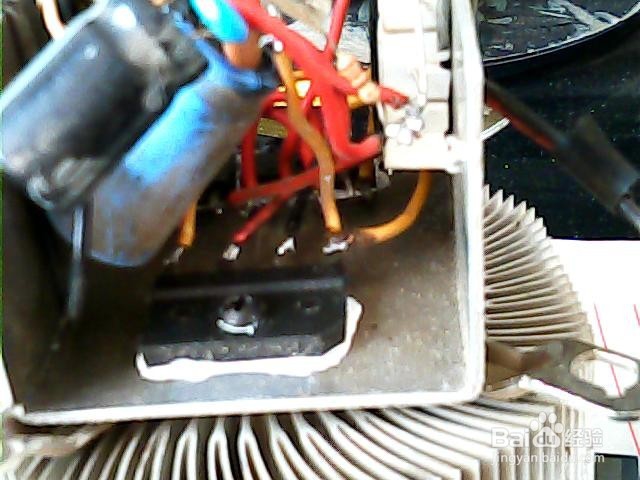

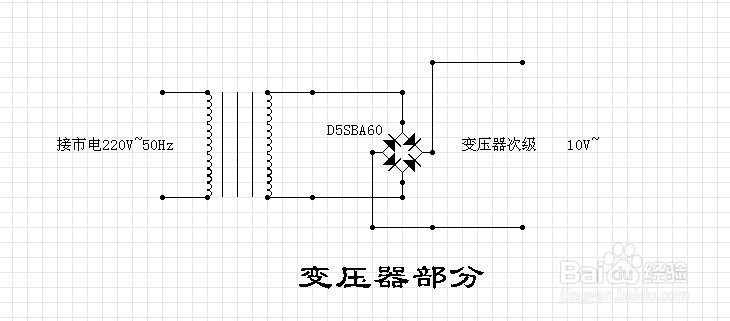

3、拿7805在凹型散热器底部比量一下，要靠边，还有很多东西要放，三个挨着，然后比量散热片位置打三个小孔用螺丝把7805固定，在另一侧安装D5SBA60，从电流方向开始组装，看好标识，整流桥上~标识接变压器次级，+号上焊出引线接7805输入端，-号接散热片【在散热片上用螺丝拧一个铜片】[看图],把三个7805的输入端飞线连结，接地不用管，螺丝与散热片相连，把三个0.5欧电阻用勒死狗固定在散热片上，7805输出端直接对应焊上，电阻另一头三根线拧在一起，这是输出+极接到USB母口+极。usb母口-极接散热片。

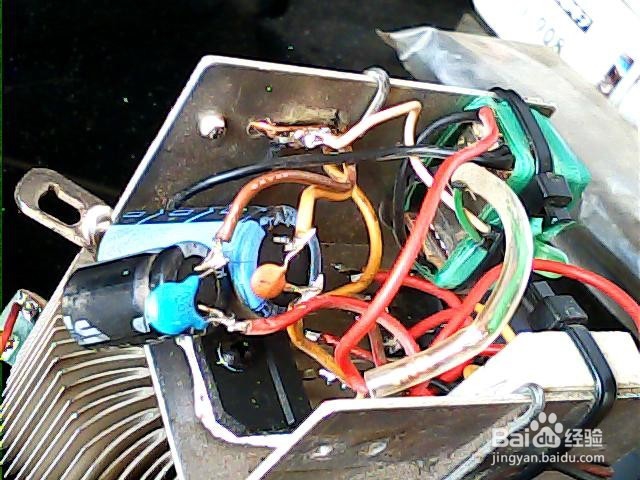

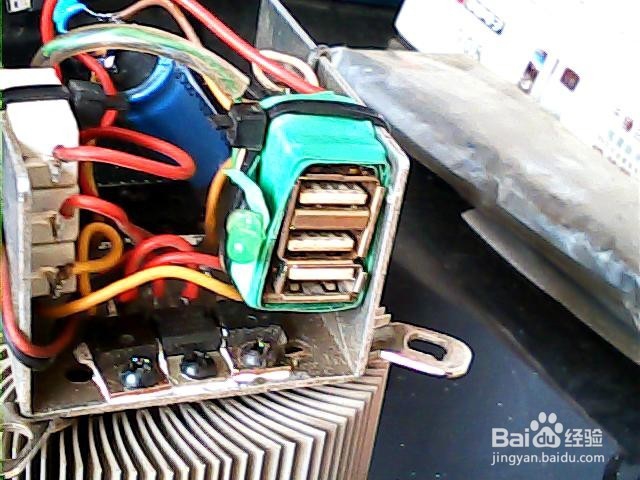

4、两个101的小电容并联在2200UF和1000UF 的电容两极，接引线延长，2200UF的电容接整流桥D5SBA60 + - 两端，1000UF的接在usb母口两端，led灯用500欧电阻串联，接在usb母口两端，

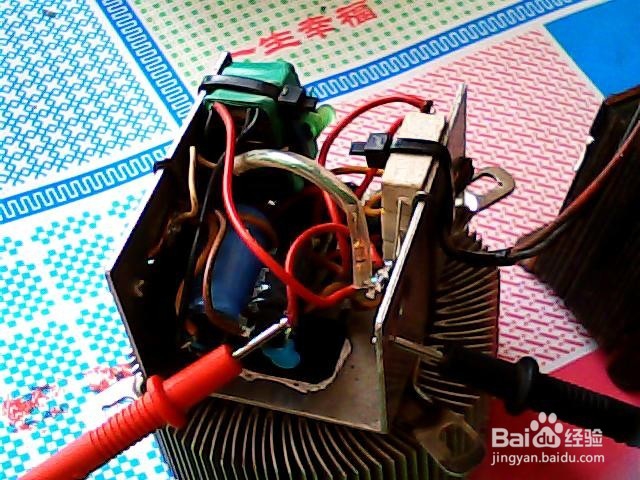

5、上电测试

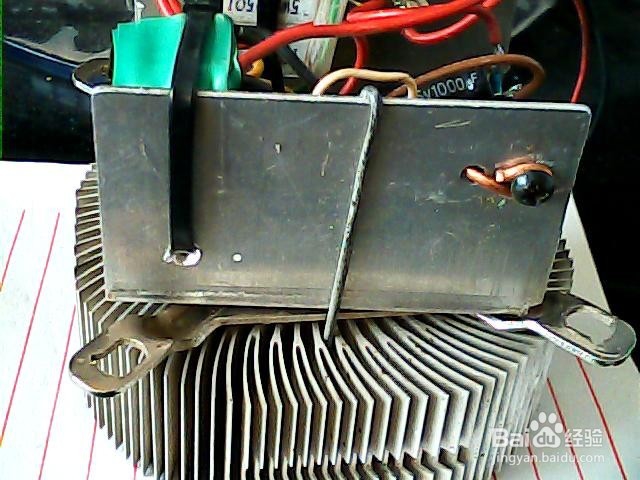

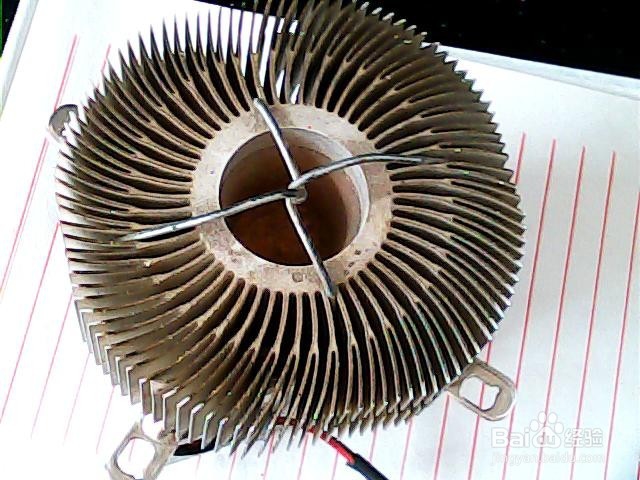

6、把CPU 散热器放在凹型散热片上，用铁丝固定好!
