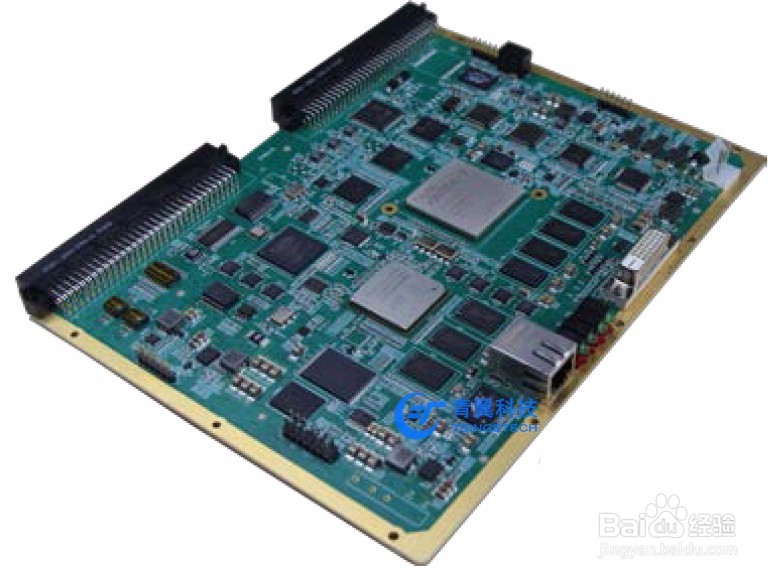

青翼科技TES601使用说明书

1、首先；TES601技术指标；

 FPGA+多核DSP协同处理架构；

 视频图像接口性能：

   1.1路CameraLink Base数字视频输入；

   2.1路PAL制模拟复合视频输入，分辨率720x576，25帧/秒；

   3.1路PAL制原始视频输出，分辨率720x576，25帧/秒；

   4.1路PAL制处理后视频输出，分辨率720x576，25帧/秒；

   5.1路HD-SDI高清数字视频输入，分辨率1920x1080@30p；

   6.1路HD-SDI高清原始视频输出，分辨率1920x1080@30p；

   7.1路HD-SDI高清处理后视频输出，分辨率1920x1080@30p；

   8.1路DVI显示输出接口，支持1080P分辨率；

 处理性能：

   1.DSP定点运算：40GMAC/Core*8=320GMAC；

   2.DSP浮点运算：20GFLOPs/Core*8=160GFLOPs；

 动态存储性能：

   1.DSP处理节点：64位，4GByte DDR3-1333 SDRAM；

   2.FPGA处理节点：64位，2GByte DDR3-1600 SDRAM；

 互联性能：

   1.DSP与FPGA：SRIO x4@5Gbps/lane；

   2.DSP与FPGA：PCIe x2@5Gbps/lane；

2、其次TES601软件支持；

 可选集成板级软件开发包（BSP）：

   1.DSP底层接口驱动；

   2.FPGA底层接口驱动；

   3.板级互联接口驱动；

   4.基于SYS/BIOS的多核处理底层驱动；

 可根据客户需求提供定制化算法与系统集成：

3、最后TES601应用范围；

 机器视觉；

 光电信息处理；

 高速图形处理；
