SDT超声波检漏仪电气局放检测应用

1、超声波检测仪的应用范围是GIS，电缆接头，母线，变压器，开关柜，电 源柜及通讯柜内的局部放电检测

2、电气局放GIS故障 ：

当今电力系统最重要的开关设备 。因此GIS内部的开关能否正常工作，是电网能否安全运行的关键因素。

常见的GIS局放源有：

1生产和安装过程中遗留的金属颗粒，在电场作用下移动造成的放电。

2环氧树脂绝缘在浇注过程中残留的气泡。

3尖端产生的放电。

4绝缘子表面导电微粒造成的放电。

5支撑件接触不良导致的放电。

GIS局放监测的必要性：

（1）85%的破坏性事故是由局部放电活动造成，一个很少的局放现象会迅速转变成突发性重大事故。

（2）GIS的事故可导致SF6气体泄漏，增加对环境影响， 造成经济及社会损失。

（3）发现早期绝缘缺陷，在发展成事故前自动发出报警。

（4）准确定位局放活动源，能在事故发生前维修，降低事故率和减少损失。

1、方法一

一 横向比较（同类对比）

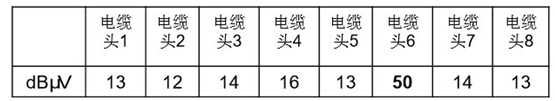

横向比较就是对同类设备的测试结果进行比较，当同类型的某一设备个体的测试结果比 其它同类设备的测试果均大时，就可以判断此设备存在缺陷的可能性，表一为某组10kV电缆测试结果：

从表一可以得出电缆头6的测试结果远远地大于其它同类电缆头的测试结果，根据此测量结果，可以得出在电缆头6上发现了放电现象,需采取相应的措施。

2、方法二

二 纵向比较（趋势对比）

纵向比较，就是对同一设备不同时间的测试结果进行分析，从而比较分 析得出设备的运行状况，表二是某10kV电流互感器所对应隔室的在不同时间内的测试结果：

3、测试结果可以得出，此电流互感器的放电强度逐渐加强，到第十个月，放电强度己达到50dB，需对此电流互感器采取相应的措施。

方法三

SF6气体泄漏检测：

适用于变电站，电厂中的SF6变压器，开关，断路器的泄漏定位，确保SF6设备正常运行。

4、泄漏现象，在泄漏处会产生气体紊流现象，紊流现象会产生高频噪音。

• 高频超音波具有方向性，所以容易被查出。

• 检测仪具有屏蔽功能，即使在高噪音环境也能适用。

检测方法：

• 在特定区域进行 – 前后上下扫瞄 – 交叉方式扫瞄

• 听取泄漏的声音

气体泄漏检测特点：

• 越接近泄漏点，超音波音量越大

• 由于超声波具有方向性，所以很容易对泄漏点定位
