表控的选择与应用

2025-11-19 04:57:33

1、型号的选择

信号的选择主要以路数区分，参见下列主要型号：

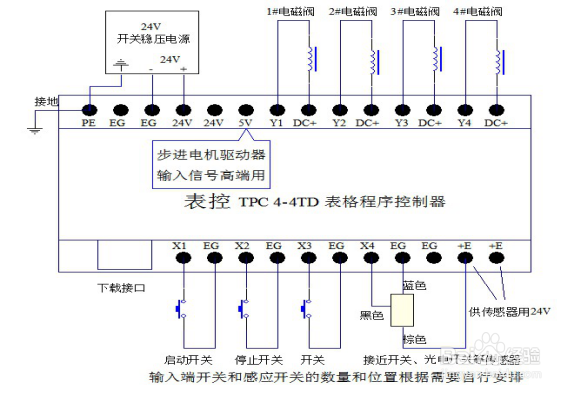

TPC4-4TD型4路输入/4路输出，一共8路。

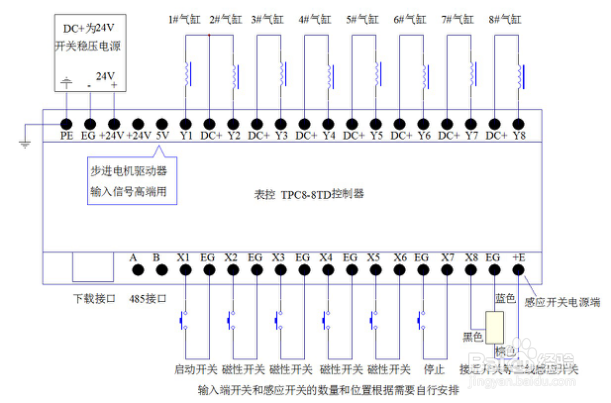

TPC8-8TD型8路输入/8路输出，一共16路。

TPC8-8TDSL型（带液晶屏）8路输入/8路输出，一共16路。

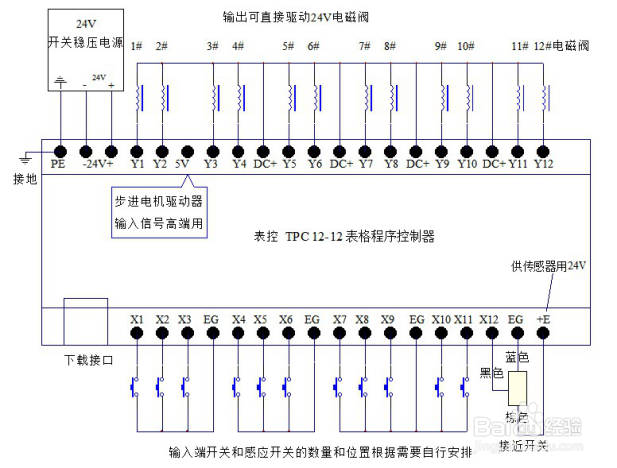

TPC12-12TD型12路输入/12路输出，一共24路。

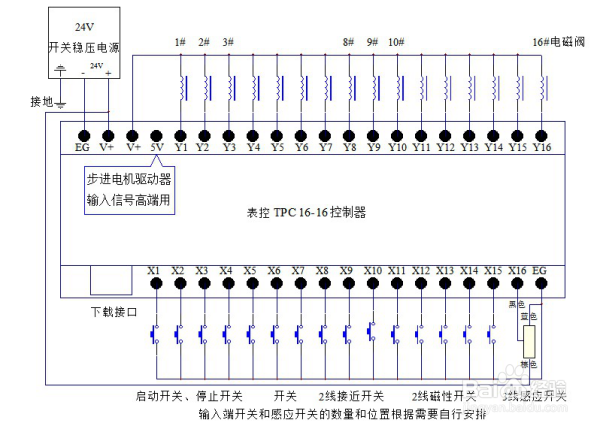

TPC16-16TD型16路输入/16路输出，一共32路。

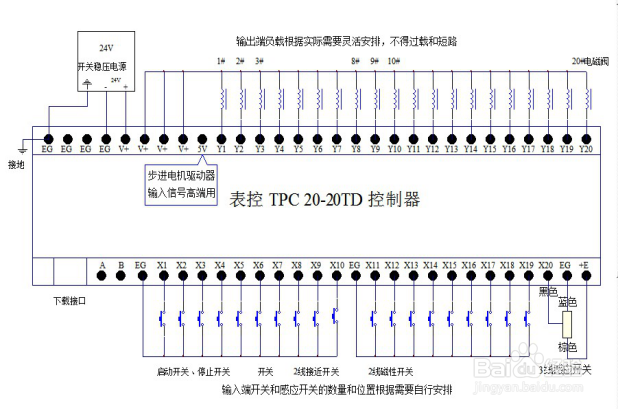

TPC20-20TD型20路输入/20路输出，一共40路。

输出控制

表控的输出采用晶体管无触点开关输出，反应速度快、使用寿命长。可以直接驱动直流24V的气缸电磁阀，每路输出电流500毫安以下，可以通过加接继电器来驱动其他电压和电流的负载。

输出端可以控制各种步进电机和伺服电机，与步进电机和伺服电机的供电电压和功率无关。最多可以控制4个步进电机或者伺服电机同时工作，也可以独立工作。

输入配件的选择

表控的输入端可以直接连接开关、行程开关可以接磁性开关、接近开关和光电开关等各种感应开关。感应开关采用直流24V，NPN型，常开的。可以使用三线的感应开关和部分两线的感应开关。

一般的启动开关和停止开关使用不带自锁的按钮开关，暂停、手动开关使用带自锁的按钮开关。

应用领域

各行业工业自动化控制：气缸控制、仪表机床控制、电磁阀控制、步进电机控制、机床改造、自动上料、自动加工零件、攻丝机控制、设备改造、机械控制、服装机械控制、纺织机械控制、食品机械控制、玻璃机械控制、电器控制、家电控制、机械手、灯光控制、节能控制、交通控制、喷泉控制、液位控制、电机控制、注塑机控制、电机控制、大中小学科普及应用等自动化控制普及领域。

1、在电脑上安装功能设置表软件，运行功能设置表软件。

2、安装USB转串口驱动程序。

3、接上24V的开关电源，打开电源，表控指示灯亮，发出蜂鸣音。

4、检测串口连接和下载：将串口数据线和USB转串口线，两根线插在一起串联连接，一端查到控制器接口，另一端查到电脑的USB插口。

鼠标点击功能设置表“检测串口”按钮，选择电脑新分配的串口号后，点击“下载”按钮，数据下载成功后蜂鸣器响，弹出下载成功的提示。

5、电脑前初步调试：在功能设置表上，根据实际需要的动作设置所需功能，下载到控制中运行调试，经过反复修改——下载——调试过程，直到达到要求的功能。

6、现场调试，安装到设备进行实际调试，直到设备运行正常。

7、触摸屏版本的建议采用电脑设置和调试，触摸屏修改的操作方式。

1、在电脑上安装功能设置表软件，运行功能设置表软件。

2、接上24V的开关电源，打开电源，表控指示灯亮，发出蜂鸣音。

3、检测连接和下载，插上USB数据线测试连接和下载，鼠标点击功能设置表“连接”按钮，显示连接正常的提示后，点击“下载”按钮，数据下载成功后蜂鸣器响，弹出下载成功的提示。

4、电脑前初步调试：在功能设置表上，根据实际需要的动作设置所需功能，下载到控制中运行调试，经过反复修改——下载——调试过程，直到达到要求的功能。
