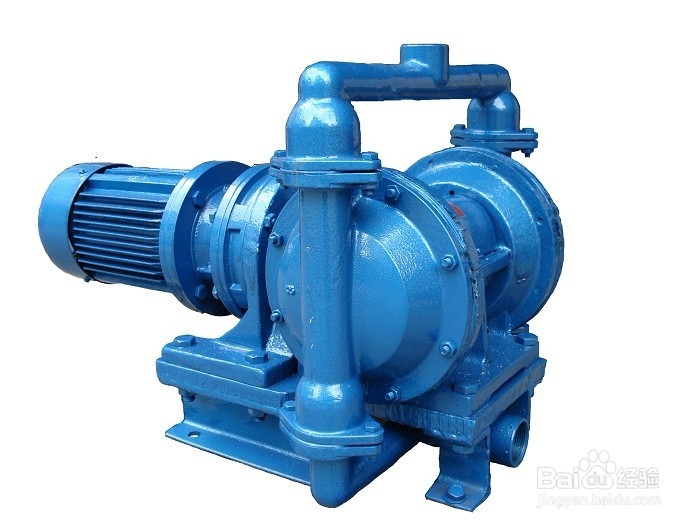

电动隔膜泵工作原理已经注意事项

1、电动隔膜泵是一种新型的泵类，由于在隔膜材质上取得了突破性的进展，来应用于石化、陶瓷、冶金等行业，特点是不需灌引水，自吸能力强。

2、电机通过减速箱带动左右两端柱塞上面的隔膜一前一后往复运动。在左右两个泵腔内，装有上下四个单向球阀隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出

1、电动隔膜泵的作用方式只是在选用气动执行机构时才有，其作用方式通过执行机构正反作用和阀门的正反作用组合形成。组合形式有4种即正正（气关型）、正反（气开型）、反正（气开型）、反反（气关型），通过这四种组合形成的隔膜泵作用方式有气开和气关两种。对于隔膜泵作用方式的选择，主要从三方面考虑：工艺生产安全；介质的特性；保证产品质量，经济损失最小。

1、不需灌引水，自吸能力达7米以上。

2、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。

2、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，完全可以满足不同用户的要求。

4、体积小重量轻：由于采用了行星摆线传动结构，故使泵型获得小尺寸如与同类型泵来比较，其体积重量均下降一半左右。

5、泵体介质流经部份，可根据用户要求，分为铸铁、不锈钢、衬胶、电机分为普通式、防爆式、调速式，该泵正应用在下列场合。

1、隔膜泵开停车负荷操作：隔膜泵是由变频电机驱动,若开停车负荷过大或过小、为尽量避免以上情况的出现,硬性规定开停车负荷都控制在30 %左右，并在仪表中设置使增减负荷都必须在一段时间内才能完成，有效的从工艺上做到了对变频器的维护。

隔膜泵仪表空气及润滑油压力系统操作：隔膜泵的仪表空气和润滑油压力都与主电机设有联锁，推进液的注油、排油阀为气闭阀，要始终维持一定的空气压力，两阀的最小动作压力不低于0.4MPa，所以仪表空气压力一般维持在015MPa以上，即使停泵后也不停仪表空气，以免推进液腔内的液体不够或过量，供给阀门的空气是经过过滤、油雾化的。隔膜泵在运行中,润滑油压力应不低于压力联锁值（0.15MPa），且润滑油出口过滤器压差不能太大，润滑油流量窥镜内的钢球应处于上限位置，调节此流量时调节幅度不能太大，以免瞬间流量过大使压力下降太快引起联锁跳车。

2、隔膜泵的流量特性是指介质流过阀门的相对流量与位移（阀门的相对开度）间的关系，理想流量特性主要有直线、等百分比（对数）、抛物线和快开等4种，特性曲线和阀芯形状如图1和图2所示。常用的理想流量特性只有直线、等百分比（对数）、快开三种。　

　　隔膜泵流量特性的选择可以通过理论计算，但所用的方法和方程都很复杂。采用经验准则，具体从下几方面考虑：①从调节系统的调节质量分析并选择；②从工艺配管情况考虑；③从负荷变化情况分析。　
　　选择好隔膜泵的流量特性，就可以根据其流量特性确定阀门阀芯的形状和结构，但对于像隔膜阀、蝶阀等，由于它们的结构特点，不可能用改变阀芯的曲面形状来达到所需要的流量特性，这时，可通过改变所配阀门定位器的反馈凸轮外形来实现
